DMC-A4A
アナログセンサ用 コンパレータ

電圧・電流入力に対応
センサ電源DC24V装備

  • センサからのアナログ入力を4つのオンオフ出力に
    アナログセンサ1台と併用して液面レベル制御などのシステムを簡単に構築できます。
  • 電圧と電流の両アナログ入力に対応
    4~20mA、0~5V、0~10V のアナログ出力センサが使用できます。
  • 設定は簡単なボタン操作
    0.01V または0.1mA 単位でマニュアル設定も可能です。
  • アナログ入力を1~200回の平均化処理
    ノイズを含んだような入力信号を平均化処理することで、表示をなめらかにし、制御を安定させることができます。
  • ヒステリシス設定が可能
    しきい値付近のチャタリング軽減のためヒステリシス調整が個別出力単位で可能です。
規格・検定
  • CE マーク
ダウンロード

DMC-A4A ラインナップ

型式 種類・用途 操作電源 入力 出力モード 標準価格(¥) ダウンロード
DMC-A4A
仕様を見る
アナログセンサ用コンパレータ DC24V アナログ入力 NPN(4点出力) 34,800

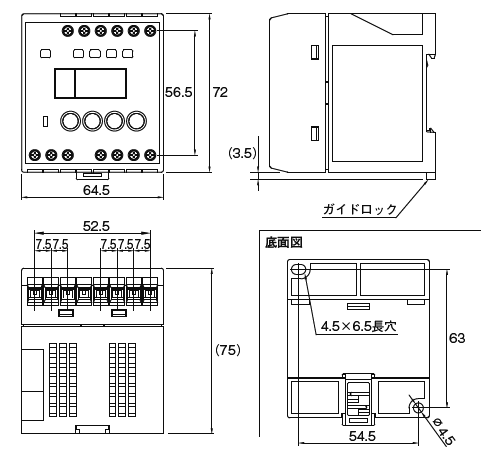

外形寸法図

DMC-A4A

回路図/接続方法

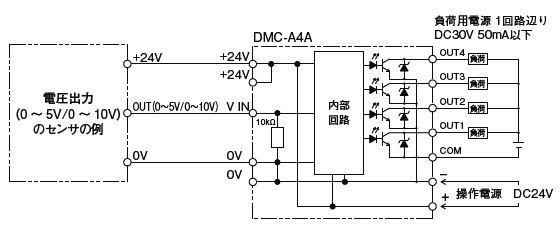

電圧入力で使用の場合

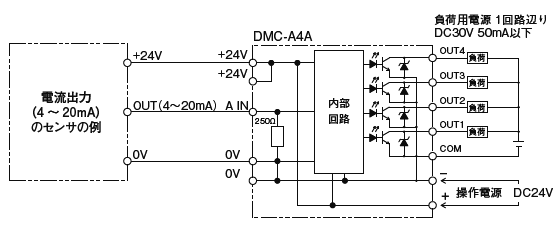

電流入力で使用の場合

半導体

エッジ検出用アナログセンサを使用した蛇行制御

エッジ検出用アナログセンサを使用した蛇行制御

包装・食品・薬品

パイプ内の上・下限の液面レベル制御

パイプ内の上・下限の液面レベル制御

包装・食品・薬品

パイプ内の上限・下限の液面レベル制御

指向角が狭くピンポイントな検出が可能となるウェーブガイドで細径パイプ内の液面レベルを検出、コンパレータと組み合わせて4つのON/OFF出力が得られます。
