TBR-100シリーズ
バリヤ・リレー・システム
押しボタンスイッチやリミットスイッチなどの接点開閉部品との組み合わせが可能

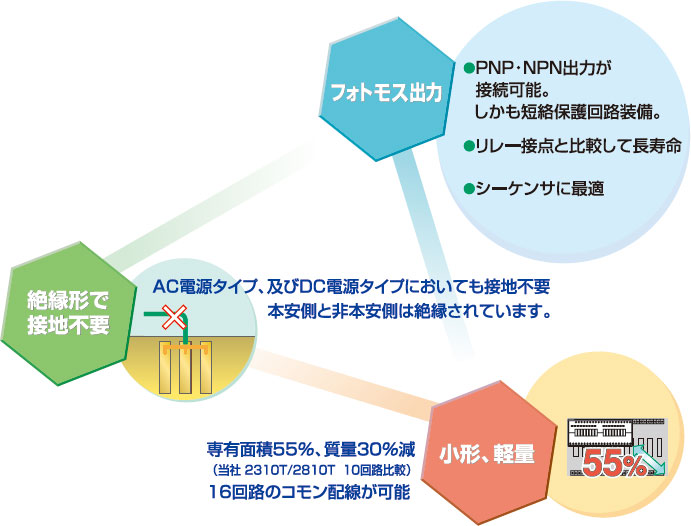

- 絶縁形で接地不要
- 小形・軽量化を追求
- 新機能搭載により一段と使いやすさを実現
- 国際整合技術指針2015に適合
- ダウンロード
-
-

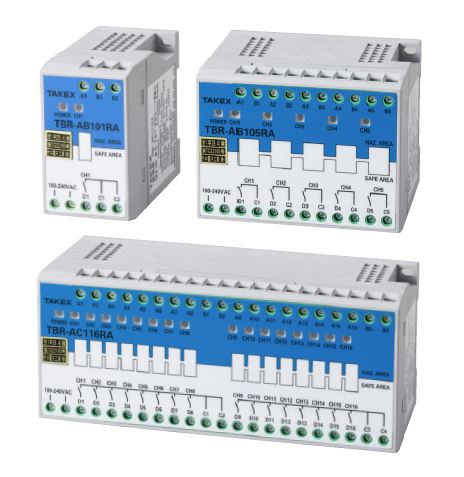

TBR-100シリーズ ラインナップ
| 型式 | 操作電源 | 一般回路側出力 | 本安回路側の配線方法 | チャンネル数 | 防爆性能（対象ガス） | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|
TBR-AB101RA
|
AC100～240V | リレー |
コモン
セパレート |
1 | [Ex ia]ⅡC | 19,000 | |
|
TBR-AB102RA
|
AC100～240V | リレー |
コモン
セパレート |
2 | [Ex ia]ⅡC | 23,200 | |
|
TBR-AB103RA
|
AC100～240V | リレー |
コモン
セパレート |
3 | [Ex ia]ⅡC | 26,300 | |
|
TBR-AB105RA
|
AC100～240V | リレー |
コモン
セパレート |
5 | [Ex ia]ⅡC | 34,500 | |
|
TBR-AB110RA
|
AC100～240V | リレー |
コモン
セパレート |
10 | [Ex ia]ⅡC | 47,000 | |
|
TBR-AC104RA
|
AC100～240V | リレー | コモン | 4 | [Ex ia]ⅡC | 31,800 | |
|
TBR-AC108RA
|
AC100～240V | リレー | コモン | 8 | [Ex ia]ⅡC | 40,000 | |
|
TBR-AC116RA
|
AC100～240V | リレー | コモン | 16 | [Ex ia]ⅡC | 68,000 | |
|
TBR-AB101SA
|
AC100～240V | NPN |
コモン
セパレート |
1 | [Ex ia]ⅡC | 19,000 | |
|
TBR-AB102SA
|
AC100～240V | NPN |
コモン
セパレート |
2 | [Ex ia]ⅡC | 23,200 | |
|
TBR-AB103SA
|
AC100～240V | NPN |
コモン
セパレート |
3 | [Ex ia]ⅡC | 26,300 | |
|
TBR-AB105SA
|
AC100～240V | NPN |
コモン
セパレート |
5 | [Ex ia]ⅡC | 34,500 | |
|
TBR-AB110SA
|
AC100～240V | NPN |
コモン
セパレート |
10 | [Ex ia]ⅡC | 47,000 | |
|
TBR-AC104SA
|
AC100～240V | NPN | コモン | 4 | [Ex ia]ⅡC | 31,800 | |
|
TBR-AC108SA
|
AC100～240V | NPN | コモン | 8 | [Ex ia]ⅡC | 40,000 | |
|
TBR-AC116SA
|
AC100～240V | NPN | コモン | 16 | [Ex ia]ⅡC | 68,000 | |
|
TBR-AB101MA
|
AC100～240V | フォトモス |
コモン
セパレート |
1 | [Ex ia]ⅡC | 19,000 | |
|
TBR-AB102MA
|
AC100～240V | フォトモス |
コモン
セパレート |
2 | [Ex ia]ⅡC | 23,200 | |
|
TBR-AB103MA
|
AC100～240V | フォトモス |
コモン
セパレート |
3 | [Ex ia]ⅡC | 26,300 | |
|
TBR-AB105MA
|
AC100～240V | フォトモス |
コモン
セパレート |
5 | [Ex ia]ⅡC | 34,500 | |
|
TBR-AB110MA
|
AC100～240V | フォトモス |
コモン
セパレート |
10 | [Ex ia]ⅡC | 47,000 | |
|
TBR-AC104MA
|
AC100～240V | フォトモス | コモン | 4 | [Ex ia]ⅡC | 31,800 | |
|
TBR-AC108MA
|
AC100～240V | フォトモス | コモン | 8 | [Ex ia]ⅡC | 40,000 | |
|
TBR-AC116MA
|
AC100～240V | フォトモス | コモン | 16 | [Ex ia]ⅡC | 68,000 | |
|
TBR-DB101RA
|
DC24V | リレー |
コモン
セパレート |
1 | [Ex ia]ⅡC | 19,000 | |
|
TBR-DB102RA
|
DC24V | リレー |
コモン
セパレート |
2 | [Ex ia]ⅡC | 23,000 | |
|
TBR-DB103RA
|
DC24V | リレー |
コモン
セパレート |
3 | [Ex ia]ⅡC | 26,300 | |
|
TBR-DB105RA
|
DC24V | リレー |
コモン
セパレート |
5 | [Ex ia]ⅡC | 35,700 | |
|
TBR-DB110RA
|
DC24V | リレー |
コモン
セパレート |
10 | [Ex ia]ⅡC | 47,000 | |
|
TBR-DC104RA
|
DC24V | リレー | コモン | 4 | [Ex ia]ⅡC | 32,200 | |
|
TBR-DC108RA
|
DC24V | リレー | コモン | 8 | [Ex ia]ⅡC | 40,000 | |
|
TBR-DC116RA
|
DC24V | リレー | コモン | 16 | [Ex ia]ⅡC | 68,000 | |
|
TBR-DB101SA
|
DC24V | NPN |
コモン
セパレート |
1 | [Ex ia]ⅡC | 19,000 | |
|
TBR-DB102SA
|
DC24V | NPN |
コモン
セパレート |
2 | [Ex ia]ⅡC | 23,000 | |
|
TBR-DB103SA
|
DC24V | NPN |
コモン
セパレート |
3 | [Ex ia]ⅡC | 26,300 | |
|
TBR-DB105SA
|
DC24V | NPN |
コモン
セパレート |
5 | [Ex ia]ⅡC | 35,700 | |
|
TBR-DB110SA
|
DC24V | NPN |
コモン
セパレート |
10 | [Ex ia]ⅡC | 47,000 | |
|
TBR-DC104SA
|
DC24V | NPN | コモン | 4 | [Ex ia]ⅡC | 32,200 | |
|
TBR-DC108SA
|
DC24V | NPN | コモン | 8 | [Ex ia]ⅡC | 40,000 | |
|
TBR-DC116SA
|
DC24V | NPN | コモン | 16 | [Ex ia]ⅡC | 68,000 | |
|
TBR-DB101MA
|
DC24V | フォトモス |
コモン
セパレート |
1 | [Ex ia]ⅡC | 19,000 | |
|
TBR-DB102MA
|
DC24V | フォトモス |
コモン
セパレート |
2 | [Ex ia]ⅡC | 23,000 | |
|
TBR-DB103MA
|
DC24V | フォトモス |
コモン
セパレート |
3 | [Ex ia]ⅡC | 26,300 | |
|
TBR-DB105MA
|
DC24V | フォトモス |
コモン
セパレート |
5 | [Ex ia]ⅡC | 35,700 | |
|
TBR-DB110MA
|
DC24V | フォトモス |
コモン
セパレート |
10 | [Ex ia]ⅡC | 47,000 | |
|
TBR-DC104MA
|
DC24V | フォトモス | コモン | 4 | [Ex ia]ⅡC | 32,200 | |
|
TBR-DC108MA
|
DC24V | フォトモス | コモン | 8 | [Ex ia]ⅡC | 40,000 | |
|
TBR-DC116MA
|
DC24V | フォトモス | コモン | 16 | [Ex ia]ⅡC | 68,000 |
特長
出力モードは3方式
- リレー出力
- フォトモス出力
（NPN・PNP トランジスタ出力兼用） - トランジスタ出力
（NPN トランジスタ出力専用）
- AC フリー電源（AC100～240V）対応
- 取付方式は35mmDIN レール取付、ねじ取付の2方式
- 4個までのスイッチを使用し、チャンネルセパレート接続の場合、直列、並列、直・並列接続、及びチャンネルコモン接続の場合、直列接続、16回路までのロータリー・スイッチが使用できます。

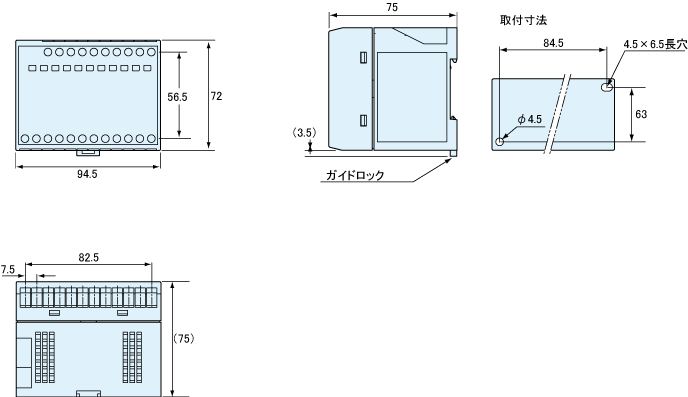

外形寸法図

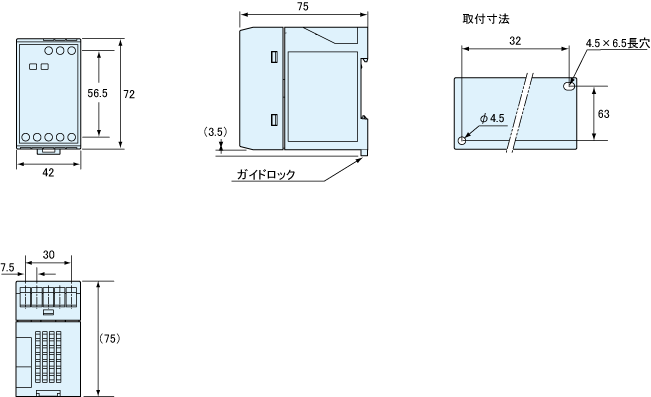

TBR-AB101□A
TBR-DB101□A

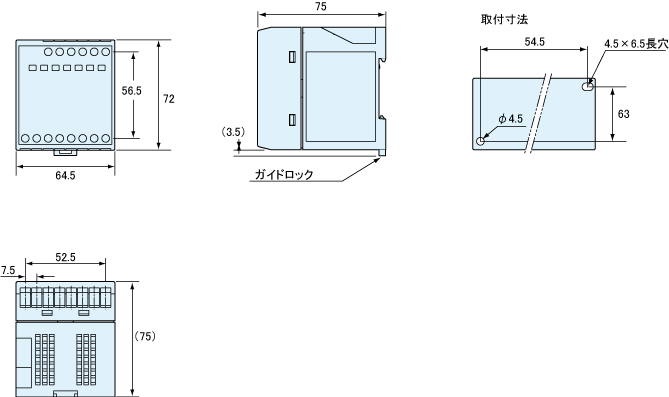

TBR-AB102□A TBR-DB102□A
TBR-AB103□A TBR-DB103□A
TBR-AC104□A TBR-DC104□A
TBR-AB105□A TBR-DB105□A
TBR-AC108□A TBR-DC108□A

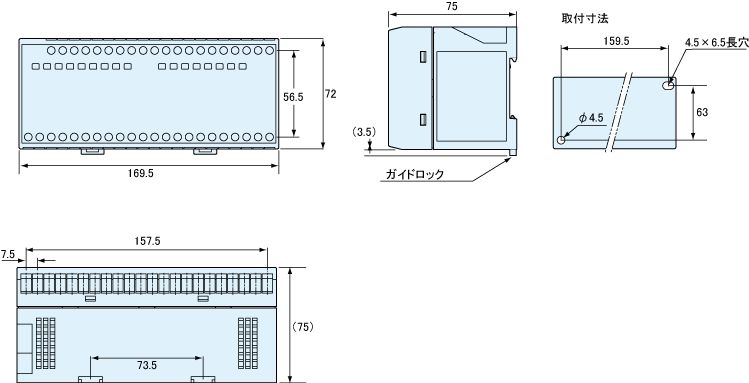

TBR-AB110□A TBR-DB110□A
TBR-AC116□A TBR-DC116□A
回路図/接続方法

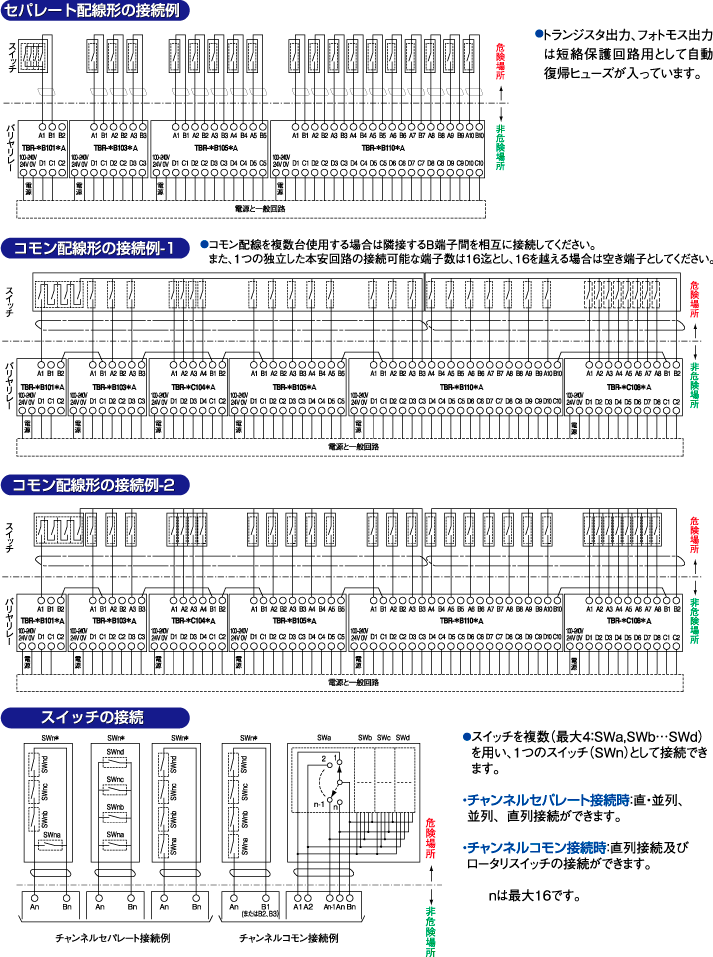

配線／接続

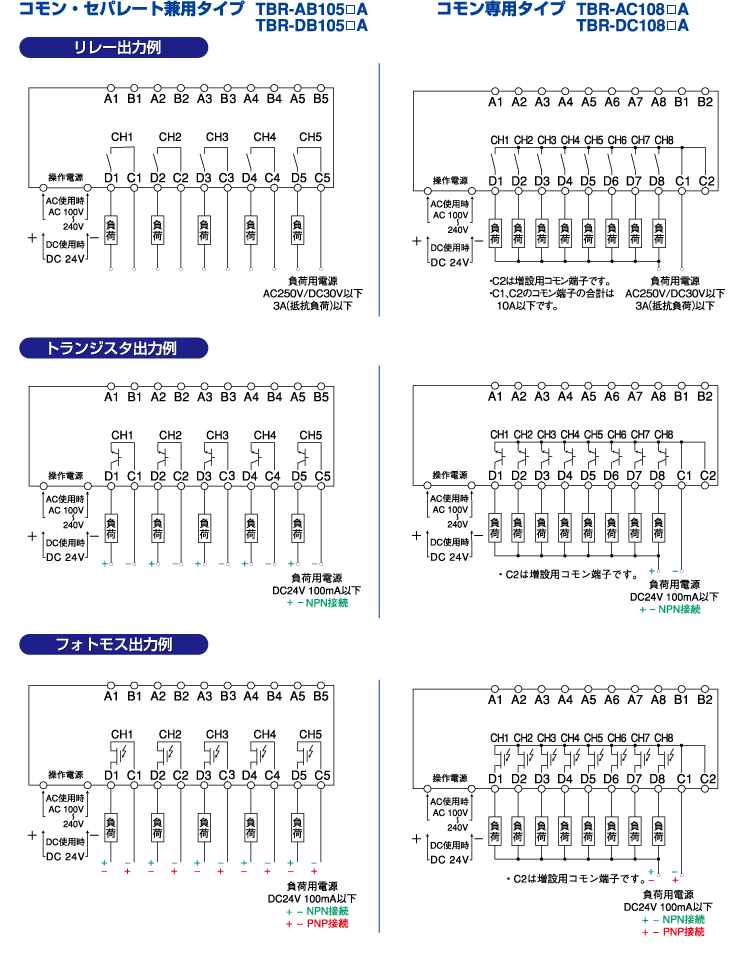

一般回路側接続例
安全
防爆リレー

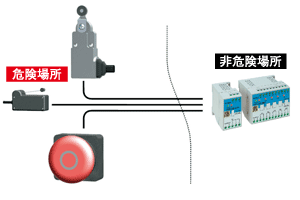

リミットスイッチや押しボタンスイッチなどの接点開閉部品を危険場所で使用することができます。
※使用できるスイッチ類は、一定の仕様、性能を満足する必要があります。
詳しくは、取扱説明書をご参照ください。
