製品情報

XNE2シリーズ
バリヤセンサ

  • 検定合格番号…第TC18087号(XNE2)(TIIS)
    • バリヤ光電子センサのスタンダードタイプ
    • 鏡面体でも確実に検出できる偏光リフレクタ式。
    • メンテナンス・配線に便利な90°可変コネクタタイプもあります。(−Jタイプ)
ダウンロード

XNE2シリーズ ラインナップ

型式 検出方式 検出距離 接続方法 防爆性能(対象ガス) 標準価格(¥) ダウンロード
XNE2-T30
仕様を見る
透過形 30m ケーブル引出し式 Ex ia ⅡB T4 24,000
XNE2-T30J
仕様を見る
透過形 30m コネクタ式 Ex ia ⅡB T4 23,200
XNE2-M10
仕様を見る
偏光リフレクタ形 0.3~7m(K-7)、0.2~10m(K-8) ケーブル引出し式 Ex ia ⅡB T4 15,500
XNE2-M10J
仕様を見る
偏光リフレクタ形 0.3~7m(K-7)、0.2~10m(K-8) コネクタ式 Ex ia ⅡB T4 15,000
XNE2-R10
仕様を見る
拡散反射形 1m ケーブル引出し式 Ex ia ⅡB T4 16,500
XNE2-R10J
仕様を見る
拡散反射形 1m コネクタ式 Ex ia ⅡB T4 16,000

外形寸法図

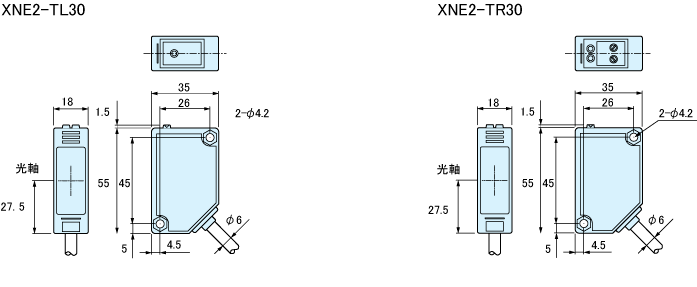

セット形式:XNE2-T30

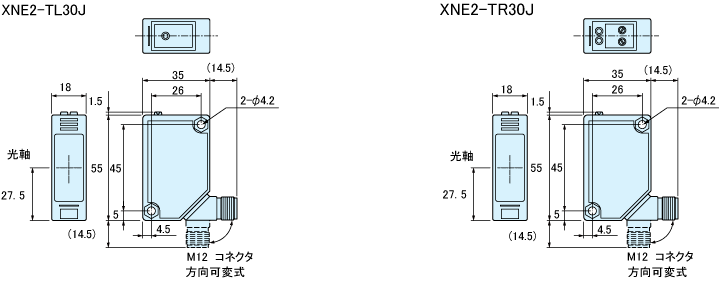

セット形式:XNE2-T30J

XNE2-M10
XNE2-R10

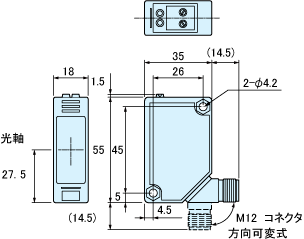

XNE2-M10J
XNE2-R10J

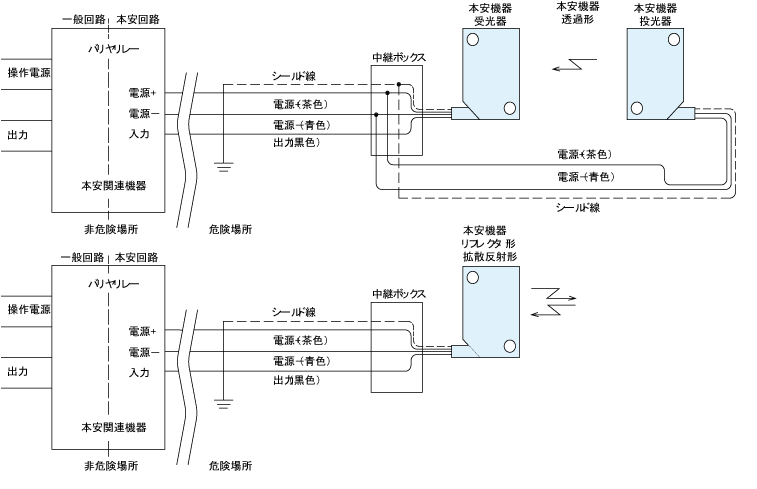

回路図/接続方法

接続〔絶縁形バリヤリレー(本質安全防爆性能を維持する為の非危険場所での接地不要)の接続例〕

本安回路の配線

配線方法については、防爆に関する取扱説明書の使用上の注意事項もお読みください。
工場電気設備防爆指針(国際規格に整合した技術的基準対応2006)及びユーザーのための工場防爆電気設備ガイド(ガス防爆1994)を参考に配線してください。

使用電線と配線長
  • バリヤセンサの配線長は、上記の「防爆上の安全を維持するための定格とパラメーターの関係」の記述に従って行ってください。
  • 電線は、耐電圧AC500V以上の絶縁性能を有する電線で、導体断面積が0.5mm2以上の電線を使用してください。
配線方法
  • 本安回路の配線は、ケーブル配線で他の本安回路とは独立して布設してください。
  • 他の本安回路配線と電磁的及び静電的誘導を防止する為、シールド線を使用するか、別のダクトで配線してください。

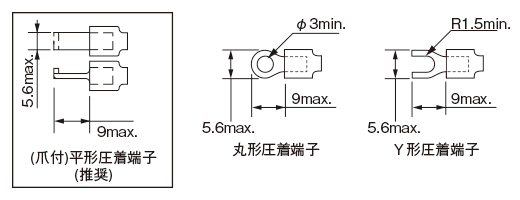

端子接続(TBDシリーズをご使用の場合)
  • 端子の接続は、IP20を確保できるように行ってください。
  • 圧着端子は、絶縁被覆付きのものを使用してください。
  • φ5.5mm以下のドライバを使用し、締め付けトルクは0.3N・mを厳守してください。
    締めすぎるとねじが破損する恐れがあります。

接続と分岐
  • 危険場所内で接続、分岐が避けられない場合は、特別危険箇所(ゾーン0)以外の第1類危険箇所(ゾーン1)または第2類危険箇所(ゾーン2)で、接続箱を使用して接続、分岐を行ってください。
  • IP20以上の接地された(D種以上を推奨)金属製接続箱内で、端子台を使用して中継、分岐することを推奨します。
  • 接続部分は、対接地間耐電圧AC500V以上の絶縁被覆をもつ圧着端子を使用してください。
  • 本安回路に電磁的・静電的誘導を防止するため、配線相互間を50mm以上離す、接地された金属板または隙間や穴の無い隔離板(ダクト)で配線相互を分離する、等の処置をしてください。
静電気の帯電防止
  • バリヤセンサの容器、ケーブルのシールド線は必ず接地してください。(接地は、D種以上を推奨)

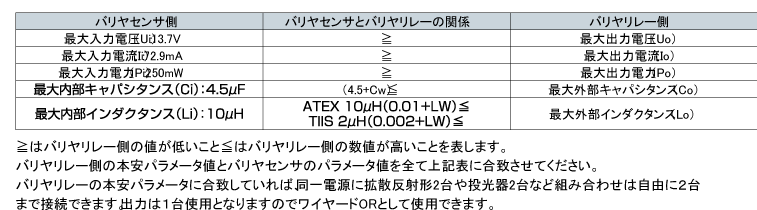

防爆上の安全を維持する為の定格とパラメータの関係(TIIS適合)

接地形バリヤリレーの場合、バリヤリレーの取り扱い説明書に従って接続してください。

安全

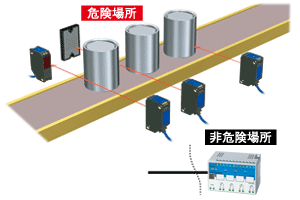

防爆現場でのワーク検出

危険場所で使用できるバリヤセンサシステムです。透過形、リフレクタ形、拡散反射形の基本3形態より用途に合わせてお選びいただけます。

包装・食品・薬品

香料製品を充填するラインの容器検出に使用しています。

香料製品を充填するラインの容器検出に使用しています。

包装・食品・薬品

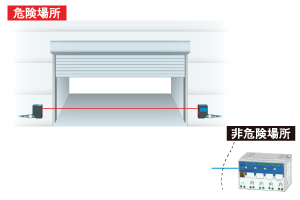

シートシャッターの開閉

通過検知

オプション

リフレクタ

オプション写真

リフレクタK-8

dimLink
種類 リフレクタ(偏光リフレクタ形使用可)
有効反射面積 約47X47mm
保護構造 IP67
取付方法 ねじ止め、M4ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
標準価格(¥) 1,300
検出距離 XNE2-M10:0.2~10m
オプション写真

リフレクタK-7

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約56X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
外形 60X40mm
検出物体径 φ75mmの不透明体
検出距離 XNE2-M10:0.3~7m

取付金具

オプション写真

取付金具NE-B1

dimLink
種類 取付金具 縦取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
標準価格(¥) お問い合せください
オプション写真

取付金具NE-B2

dimLink
種類 取付金具 背面取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
標準価格(¥) お問い合せください

ケーブル

オプション写真

FAC-X42S2S

dimLink
ケーブル長 2芯 2m
標準価格(¥) 3,000
種類 透過形の投光器用
オプション写真

FAC-X42S5S

dimLink
ケーブル長 2芯 5m
標準価格(¥) 4200
種類 透過形の投光器用
オプション写真

FAC-X42S10S

dimLink
ケーブル長 2芯 10m
標準価格(¥) 6800
種類 透過形の投光器用
オプション写真

FAC-X43S2S

dimLink
ケーブル長 3芯 2m
標準価格(¥) 4,800
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
オプション写真

FAC-X43S5S

dimLink
ケーブル長 3芯 5m
標準価格(¥) 6,000
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
オプション写真

FAC-X43S10S

dimLink
ケーブル長 3芯 10m
標準価格(¥) 8,600
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
