XSSTシリーズ
バリヤ・センサ・システム

  • 本質安全防爆構造ワイドセンサ
  • ワイドバリエーション
  • 検出幅140~1260mmに対応
  • 対象ガス…2G4
  • 検定合格番号…第T55884 号
  • 本安機器と本安関連機器のセットでお使いいただく商品です。
    本安関連機器についてはバリヤリレーの項目『5501』をご参照ください。
ダウンロード

XSSTシリーズ ラインナップ

型式 検出方式 検出距離 接続方法 防爆性能(対象ガス) 標準価格(¥) ダウンロード
XSST-T208
仕様を見る
透過形 5m ケーブル引出し式 2G4 115,000
XSST-T208S
仕様を見る
透過形 5m ケーブル引出し式 2G4 117,000
XSST-T212
仕様を見る
透過形 5m ケーブル引出し式 2G4 140,000
XSST-T212S
仕様を見る
透過形 5m ケーブル引出し式 2G4 142,000
XSST-T216
仕様を見る
透過形 5m ケーブル引出し式 2G4 155,000
XSST-T216S
仕様を見る
透過形 5m ケーブル引出し式 2G4 157,000
XSST-T220
仕様を見る
透過形 5m ケーブル引出し式 2G4 180,000
XSST-T220S
仕様を見る
透過形 5m ケーブル引出し式 2G4 182,000
XSST-T224
仕様を見る
透過形 5m ケーブル引出し式 2G4 195,000
XSST-T224S
仕様を見る
透過形 5m ケーブル引出し式 2G4 197,000
XSST-T228
仕様を見る
透過形 5m ケーブル引出し式 2G4 220,000
XSST-T228S
仕様を見る
透過形 5m ケーブル引出し式 2G4 222,000
XSST-T232
仕様を見る
透過形 5m ケーブル引出し式 2G4 240,000
XSST-T232S
仕様を見る
透過形 5m ケーブル引出し式 2G4 242,000
XSST-T236
仕様を見る
透過形 5m ケーブル引出し式 2G4 265,000
XSST-T236S
仕様を見る
透過形 5m ケーブル引出し式 2G4 267,000
XSST-T240
仕様を見る
透過形 5m ケーブル引出し式 2G4 280,000
XSST-T240S
仕様を見る
透過形 5m ケーブル引出し式 2G4 282,000
XSST-T244
仕様を見る
透過形 5m ケーブル引出し式 2G4 305,000
XSST-T244S
仕様を見る
透過形 5m ケーブル引出し式 2G4 307,000
XSST-T248
仕様を見る
透過形 5m ケーブル引出し式 2G4 320,000
XSST-T248S
仕様を見る
透過形 5m ケーブル引出し式 2G4 322,000
XSST-T252
仕様を見る
透過形 5m ケーブル引出し式 2G4 345,000
XSST-T252S
仕様を見る
透過形 5m ケーブル引出し式 2G4 347,000
XSST-T256
仕様を見る
透過形 5m ケーブル引出し式 2G4 360,000
XSST-T256S
仕様を見る
透過形 5m ケーブル引出し式 2G4 362,000
XSST-T260
仕様を見る
透過形 5m ケーブル引出し式 2G4 385,000
XSST-T260S
仕様を見る
透過形 5m ケーブル引出し式 2G4 387,000
XSST-T264
仕様を見る
透過形 5m ケーブル引出し式 2G4 400,000
XSST-T264S
仕様を見る
透過形 5m ケーブル引出し式 2G4 402,000

外形寸法図

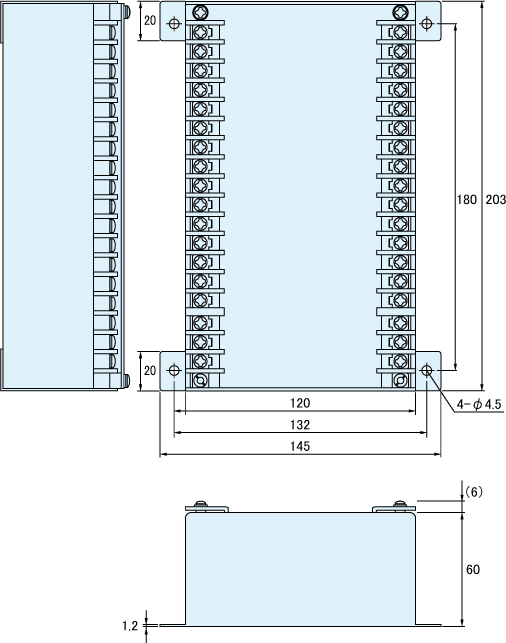

本安関連機器 5501

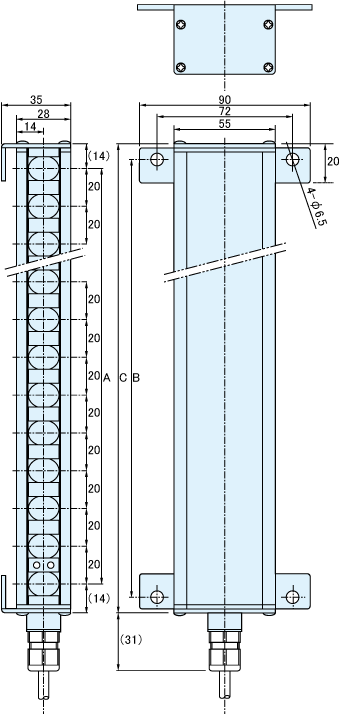

本安機器(ワイドセンサ XSST-T2□□)

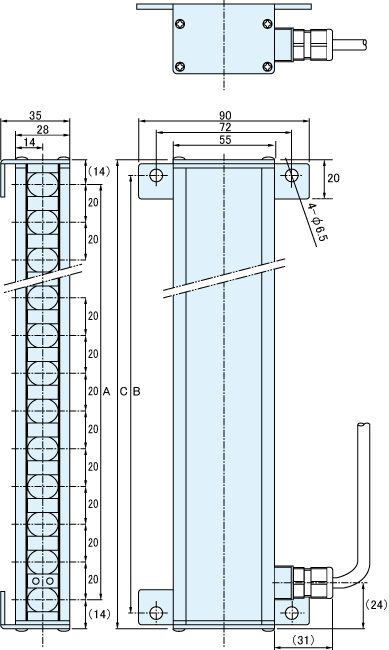

本安機器(ワイドセンサ XSST-T2□□S)

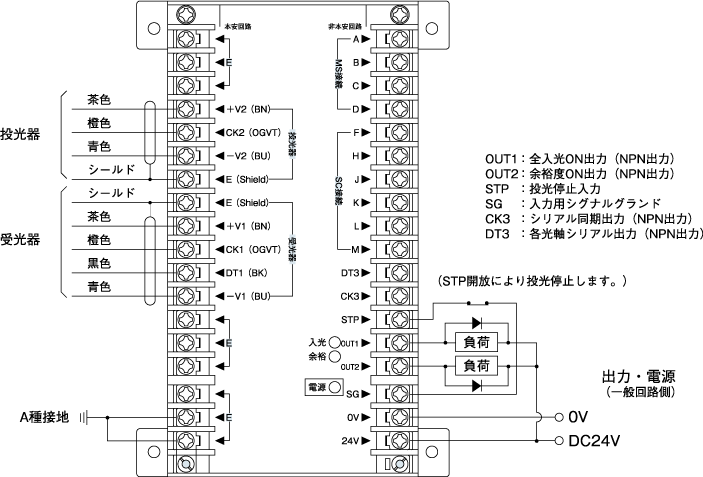

回路図/接続方法

本安機器(専用ワイドセンサ XSST-T)との接続及び接地(本安回路側)

本安関連機器が設置されている盤が既にD 種接地等の接地が施されている場合、短絡板は取り外してください。

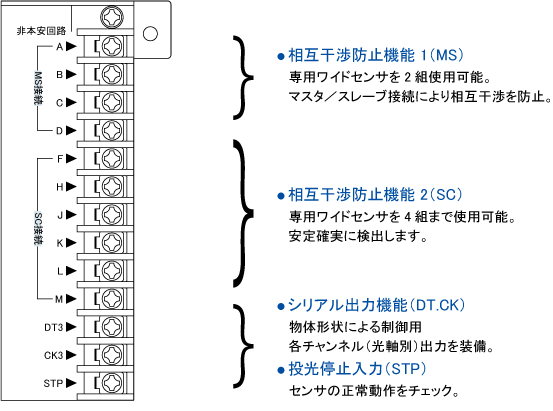

拡張仕様にも対応

安全

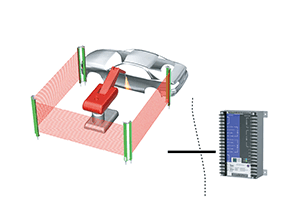

危険場所での進入検出

塗装ロボット周辺や塗装ブースなど、防爆エリアで使用可能なバリヤワイドセンサです。

安全

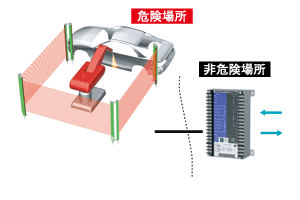

危険場所での進入検出

塗装路ぼった周辺や塗装ブースなど、防護エリアで使用可能なバリヤワイドセンサです。

オプション

本安関連機器

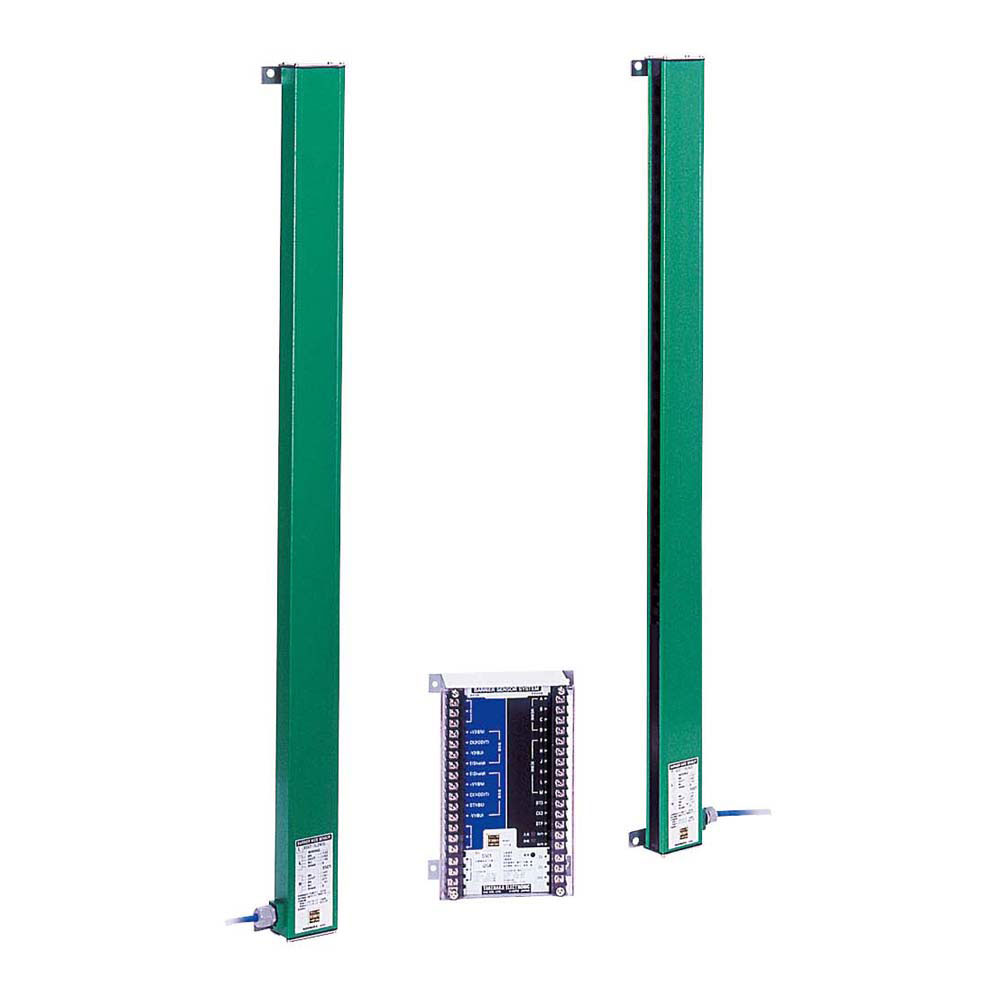

オプション写真

本安関連機器5501

dimLink
チャンネル数 1(投光器、受光器各1台)
防爆構造 本質安全防爆( i )
対象ガス 2G4
動作モード ON・OFF 動作
本安回路 電源回路:DC9.5V 30mA 同期・信号回路:DC9.5V 3mA
入力 投光停止、MS 接続、SC 接続端子装備
出力モード NPN オープンコレクタ出力
OUT1,2 定格:シンク電流 100mA(DC30V)以下
DT3,CK3 定格:シンク電流 50mA(DC30V)以下
操作電源 DC24V ±10% リップル10%以下
消費電流 150mA 以下
応答時間 30ms 以下(センサ含む)
表示灯 電源表示灯(緑色LED)、入光表示灯(橙色LED)、入光安定表示灯(黄色LED)
接続方式 端子台式(M3~M4 圧着端子使用可)
材質 ケース:SPC
質量 約1kg
付属品 取扱説明書、検定合格標章
設置場所 非危険場所(本安側に接続する専用ワイドセンサは危険場所)
取付場所 計装盤内(盤外で使用する時は、適当な外箱に入れてお使いください。)
接地方法 A 種接地(接地抵抗10Ω 以下)
外部配線キャパシタンス 0.2μF 以下
外部配線インダクタンス 1mH 以下
使用周囲温度 -10~+40℃(氷結しないこと)
使用周囲湿度 45~85%RH(結露しないこと)
絶縁抵抗 DC500Vメガ 20MΩ以上
(充電金属部一括←→ケース間、但しE端子とケース間の短絡板を取り外した状態)
耐電圧 AC1500V 1分間
(充電金属部一括←→ケース間、但しE端子とケース間の短絡板を取り外した状態)
耐振動 10〜55Hz 複振幅1.5mm X、Y、Z方向 各2時間
標準価格(¥) 66,700
