製品情報

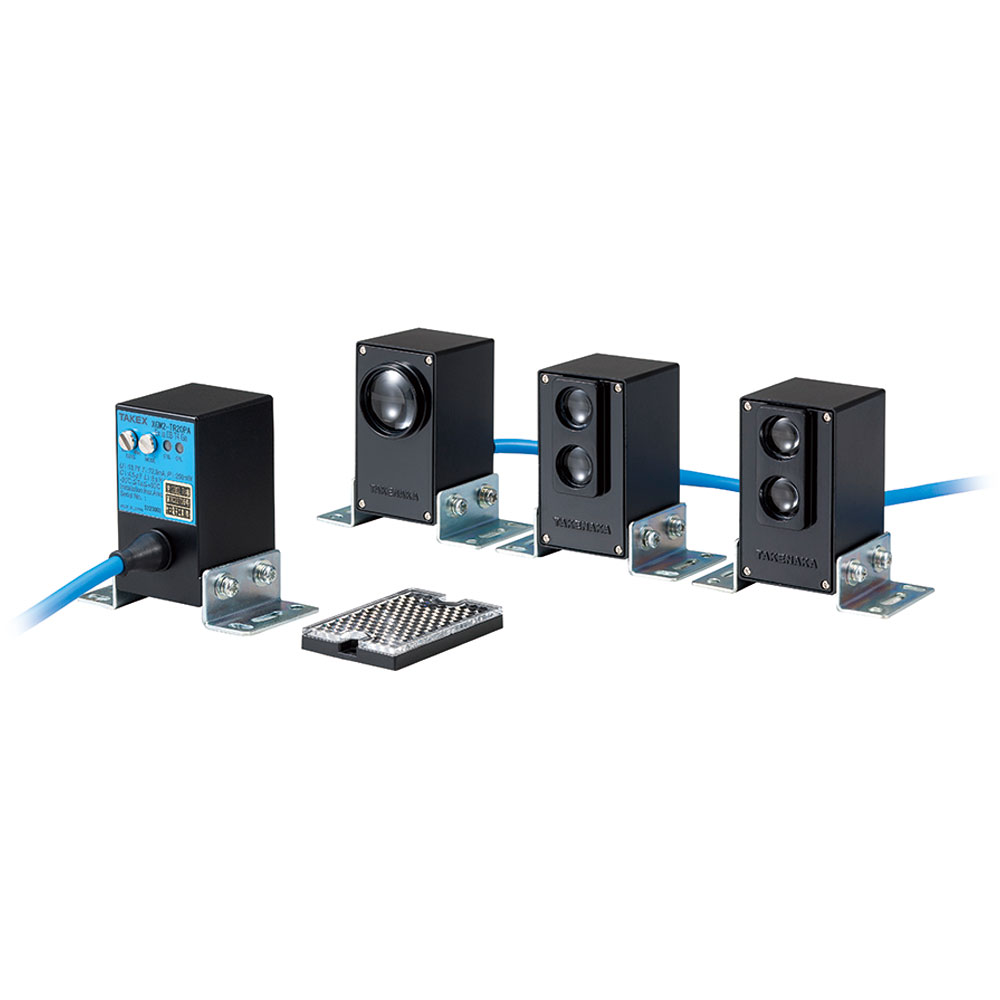

XGM2-Aシリーズ
バリヤセンサ

光放射防爆防爆構造(IEC60079-28)に適合
防爆エリアで最高水準の安全を提供

  • 高い堅牢性を実現
    本体ケースにダイカストを採用。
  • 抜群のメンテナンス性
    ガラスレンズを採用。
  • 使いやすさが向上
    スイッチ操作でライトオン・ダークオンの切り換えが可能。
  • 選べる接続方法
    ケーブル引出し式(5m)とコネクタ式をラインナップ。
  • 防爆性能:Ex ia ⅡB T4 Ga
  • 検定合格番号:
    第TC22736号(TIIS)※透過形、拡散反射形
    第TC22735号(TIIS)※リフレクタ形
ダウンロード

XGM2-Aシリーズ ラインナップ

型式 検出方式 検出距離 接続方法 防爆性能(対象ガス) 標準価格(¥) ダウンロード
XGM2-T20A
仕様を見る
透過形 20m ケーブル引出し式 Ex ia ⅡB T4 Ga 33000
XGM2-T20PA
仕様を見る
透過形 20m コネクタ付ケーブル引出し式 Ex ia ⅡB T4 Ga 33000
XGM2-M5A
仕様を見る
リフレクタ形 0.4 ~ 5m (K-7)、0.3 ~ 7m (K-8) ケーブル引出し式 Ex ia ⅡB T4 Ga 25000
XGM2-M5PA
仕様を見る
リフレクタ形 0.4 ~ 5m (K-7)、0.3 ~ 7m (K-8) コネクタ付ケーブル引出し式 Ex ia ⅡB T4 Ga 25000
XGM2-R05A
仕様を見る
拡散反射形 ケーブル引出し式 Ex ia ⅡB T4 Ga 26000
XGM2-R05PA
仕様を見る
拡散反射形 コネクタ付ケーブル引出し式 Ex ia ⅡB T4 Ga 26000

特長

光放射防爆構造(国際規格)適合

光放射防爆構造(IEC60079-28)に適合
光放射エネルギーによる着火防止にも対応したハイクラスな防爆安全提供します

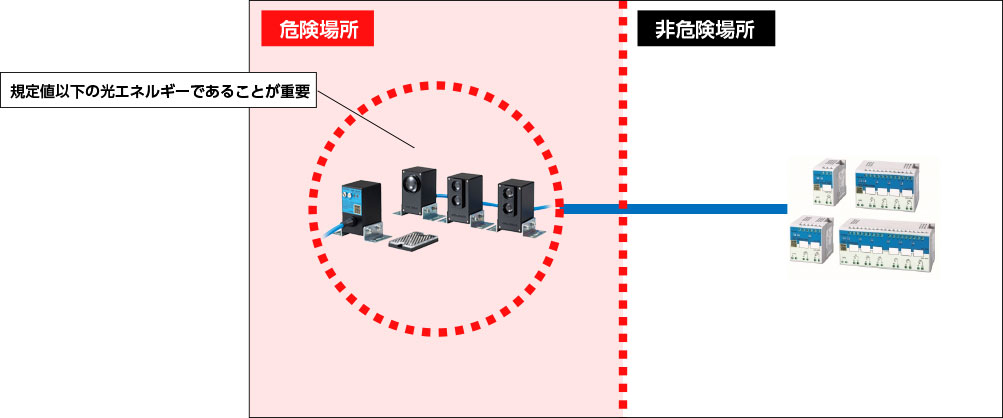

光放射防爆構造(IEC60079-28)とは

国際規格の改定により新たに採用された規定です。
LEDなど高いエネルギーを放射する光源を用いる機器が普及してきたことから、爆発性雰囲気の中で、強い光による発火や爆発を防止する為の基準です。光放射に対応した防爆構造であれば、センサが放射する光が物体の表面や粒子に吸収されて高温となり発火することはありません。

光放射防爆センサなら防爆指針2015に準拠して施工することが可能。
防爆エリアで最高水準の安全を提供します。

外形寸法図

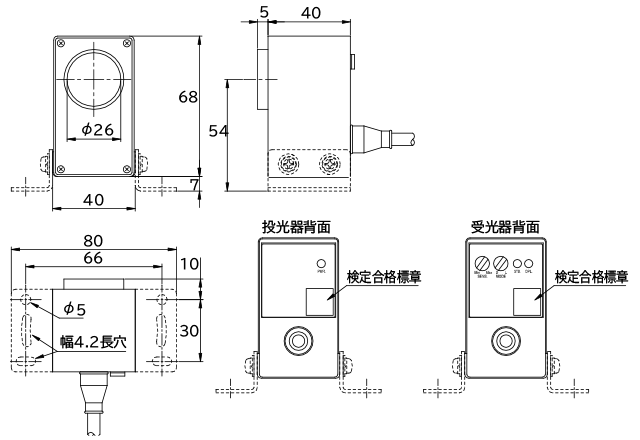

XGM2-T20(P)A(付属取付金具装着図)

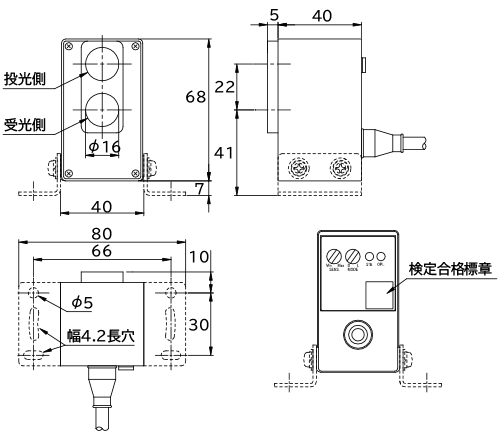

XGM2-M5(P)A、XGM2-R05(P)A(付属取付金具装着図)

回路図/接続方法

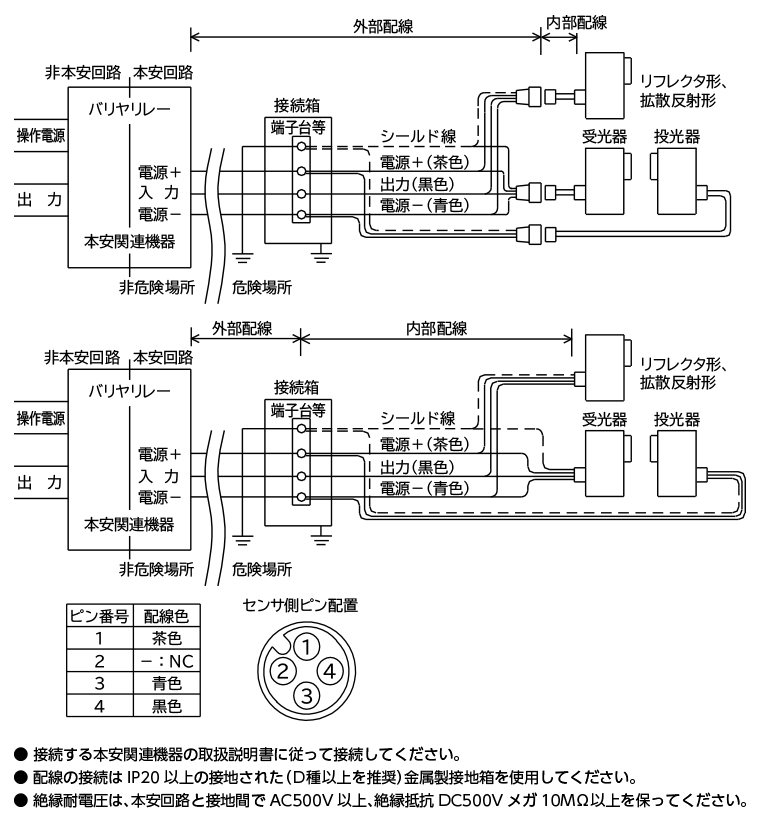

バリヤリレーの接続例

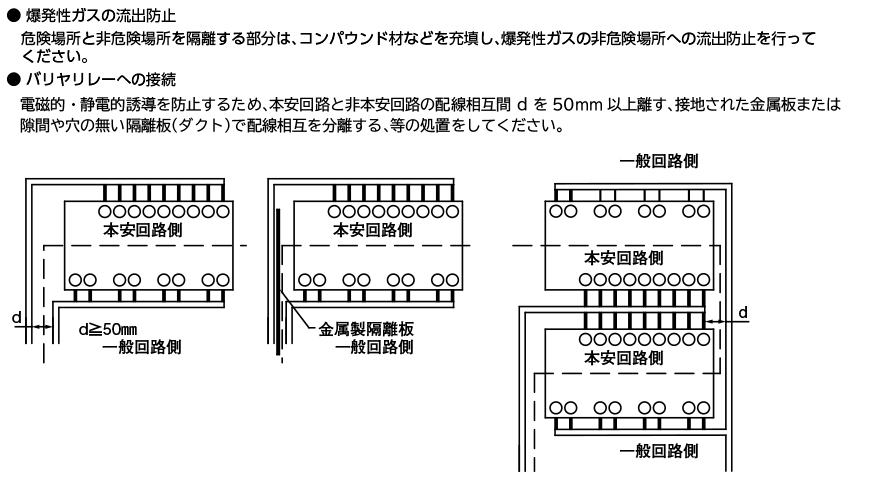

本安回路の配線

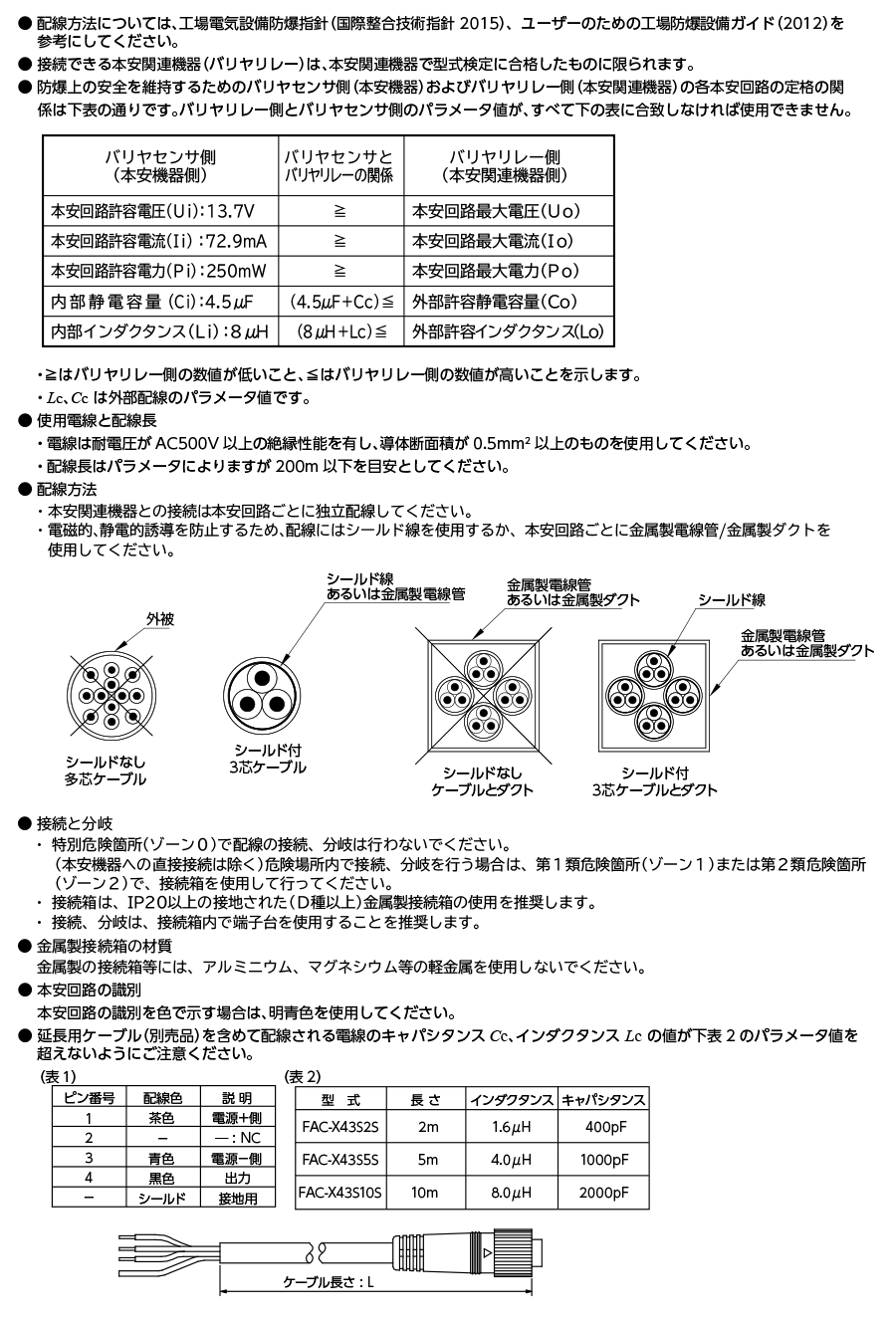

非危険場所でのバリヤリレーとの接続

防爆

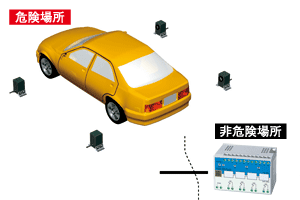

爆発危険場所で危険場所の物体を検出します。

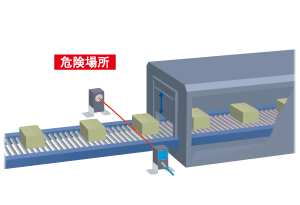

爆発危険場所で危険場所の物体を検出します。

自動車

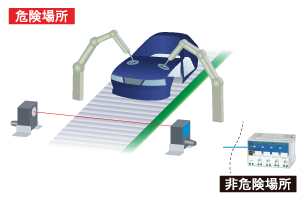

自動車の塗装工程

停止位置検知

安全

危険場所での位置決め検出

塗装ロボット周辺や塗装ブース内など防爆エリアで検出します。

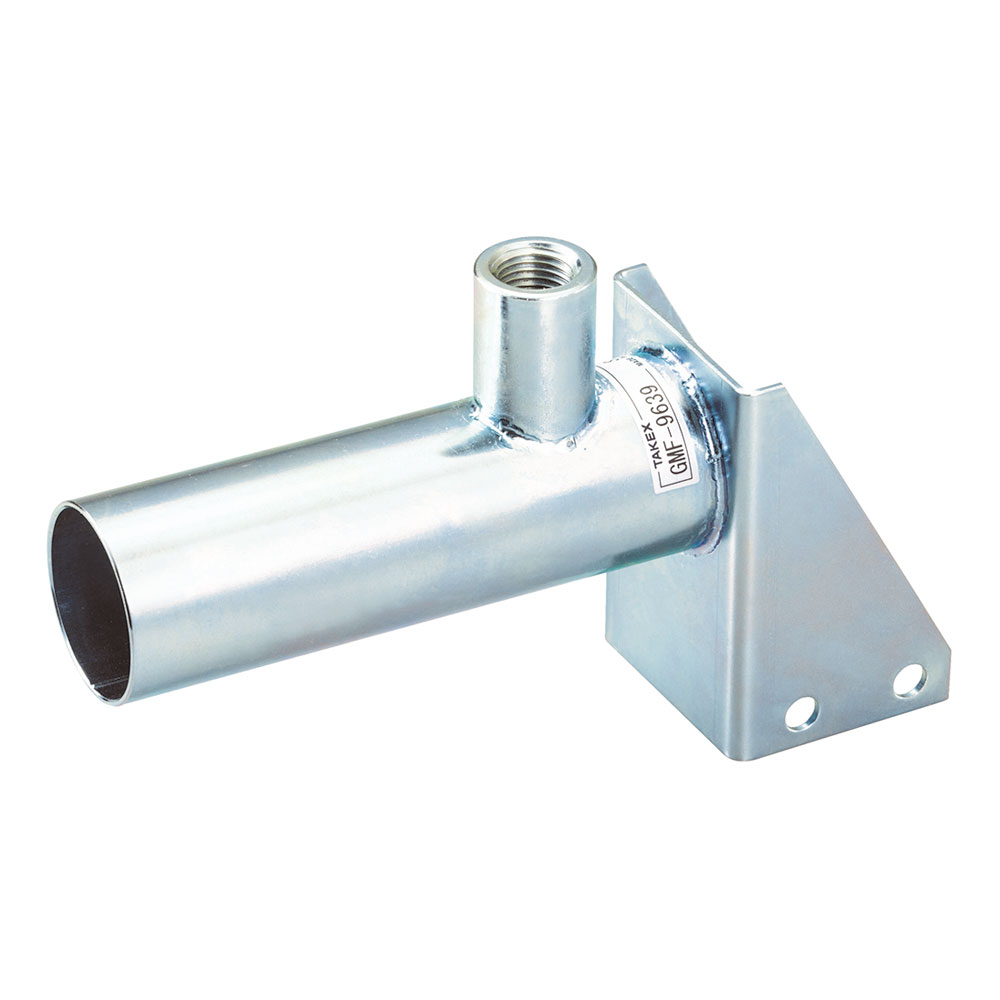

堅牢な金属ボディ、ガラスレンズで、溶剤にも強く、エアパージフードまたはエアレスフードも用意しています。

オプション

ケーブル

オプション写真

FAC-X42S2S

dimLink
ケーブル長 2芯 2m
標準価格(¥) 2300
種類 透過形の投光器用
オプション写真

FAC-X42S5S

dimLink
ケーブル長 2芯 5m
標準価格(¥) 4200
種類 透過形の投光器用
オプション写真

FAC-X42S10S

dimLink
ケーブル長 2芯 10m
標準価格(¥) 6800
種類 透過形の投光器用
オプション写真

FAC-X43S2S

dimLink
ケーブル長 3芯 2m
標準価格(¥) 2500
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
オプション写真

FAC-X43S5S

dimLink
ケーブル長 3芯 5m
標準価格(¥) 4700
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
オプション写真

FAC-X43S10S

dimLink
ケーブル長 3芯 10m
標準価格(¥) 7500
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
