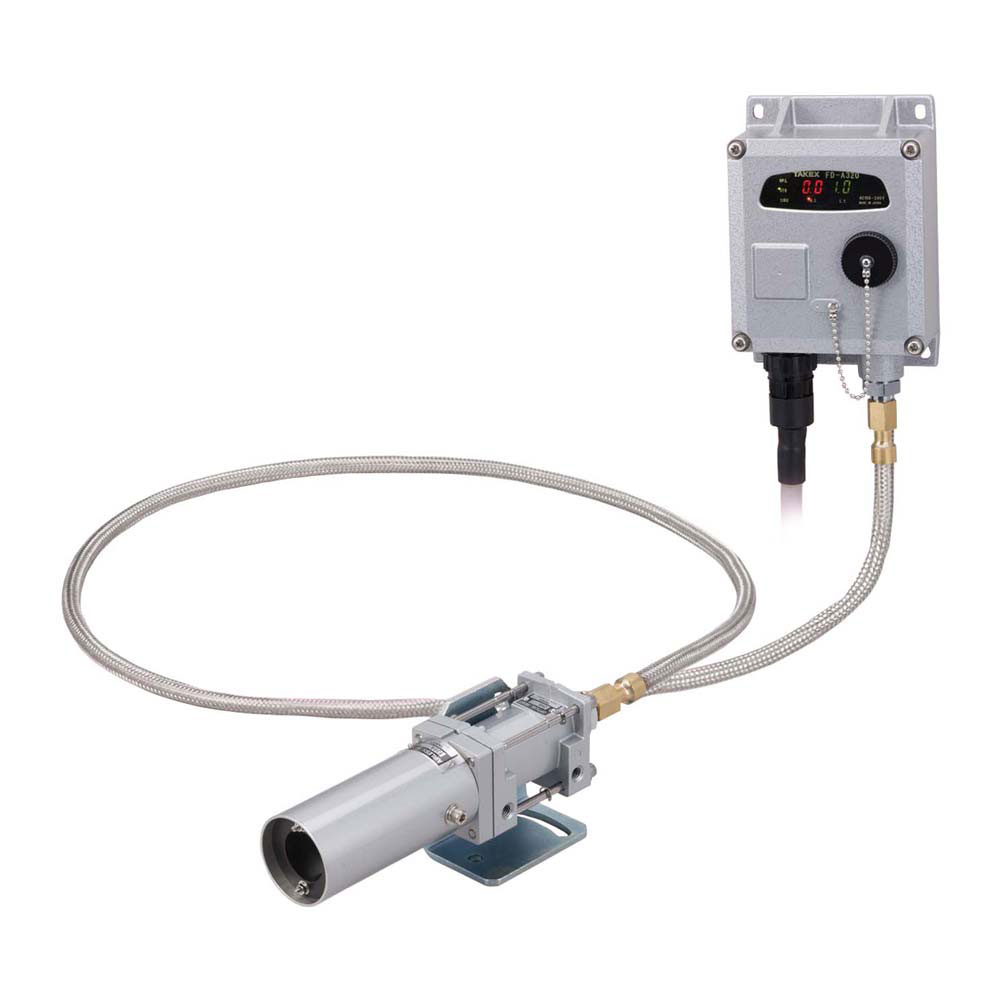

FD-A320シリーズ
ファイバ式・HMD

  • 受光量を2画面デジタル表示
  • 低温から高温までフルカバー
  • 高信頼性「ベスタクトリレー」採用
    * ベスタクトリレーは安川コントロール株式会社の登録商標です。
ダウンロード

FD-A320シリーズ ラインナップ

型式 種類 操作電源 出力モード 標準価格(¥) ダウンロード
FD-A320
仕様を見る
ファイバ式 AC100~240V フォトモス出力
ミニパワーリレー出力
130,000
FD-A320H
仕様を見る
ファイバ式 AC100~240V フォトモス出力
ベスタクトリレー出力
130,000

特長

この光電子センサは、熱材(加熱された鋼材など)から放射される赤外線エネルギーを直接検知するファイバ式輻射光形光電子センサ(HMD)です。
アンプのダイナミックレンジが広く(従来比125 倍)、電流出力(4-20mA)を装備したインテリジェントHMDです。

  • 2画面表示-受光量と出力動作のしきい値を数字表示
    受光量を2画面数字表示、熱材検出時の受光量を0.0~12.0までの数字でリアルタイムに表示し、出力動作のしきい値も同時に表示します。アンプのダイナミックレンジを広く取り、熱材の広い温度範囲をアナログ量として数字表示します。
  • 4-20mA電流出力装備
    ラインの監視用に、熱材検出時の受光量をアナログ電流で出力します。
  • 1台のセンサで低温度から高温度まで
    低温用と高温用の二つの温度レンジを備えており、スイッチによりレンジの切り換えができ、低温から高温まで1台でカバーします。
  • シミュレーション機能装備
    熱材検知のシミュレーション回路を装備しており、外部入力により強制的に模擬検知させることで、熱材検知と同じ出力が得られます。

最低検出温度

モード設定により高低2つの温度レンジを設定

オプティカルヘッド:OHA・ファイバユニット:FG2 を使用し、検出物体が検出視野より大きい場合の検出対象となる物体温度の目安です。
(検出温度は、物体の放射率によって変わります。)

低温度レンジ 350~800 ℃
高温度レンジ 490~1300℃

検出対象となる物体の最低温度の目安

使用するファイバユニットの長さ、及びオプティカルヘッドの検出視野の違いにより異なります。
これらの検出温度は、熱材が検出視野より大きい場合です。熱材が検出視野より小さい場合は最低検出温度が高くなります。表の温度は、検出対象となる物体の最低温度の目安です。実力値に対して約4 倍の余裕度(マージン)を持った温度を表にしてあります。詳細なデータは「最小検出物体径と最低検出温度」の項をご覧ください。

  低温度レンジ 高温度レンジ
ファイバユニット長さ オプティカルヘッド オプティカルヘッド
基本視野形
形式 OHA
狭視野形
形式 OHAN/OHAN10
ワイド視野形
形式 OHW1/OHW2
基本視野形
形式 OHA
狭視野形
形式 OHAN/OHAN10
ワイド視野形
形式 OHW1/OHW2
2m 350℃以上 480℃以上 415℃以上 490℃以上 685℃以上 590℃以上
3m 365℃以上 500℃以上 430℃以上 510℃以上 705℃以上 610℃以上
4m 375℃以上 515℃以上 445℃以上 525℃以上 720℃以上 625℃以上
5m 385℃以上 530℃以上 450℃以上 540℃以上 735℃以上 635℃以上
7m 400℃以上 550℃以上 475℃以上 560℃以上 760℃以上 660℃以上
10m 445℃以上 600℃以上 520℃以上 610℃以上 850℃以上 725℃以上
15m 480℃以上 640℃以上 555℃以上 655℃以上 920℃以上 775℃以上
20m 500℃以上 665℃以上 580℃以上 680℃以上 960℃以上 800℃以上
30m 530℃以上 705℃以上 610℃以上 720℃以上 1030℃以上 850℃以上

外形寸法図

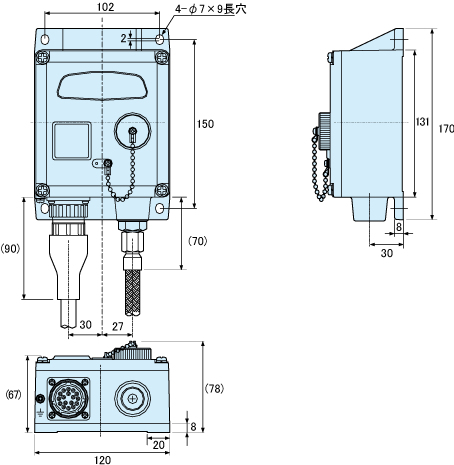

アンプユニット
FD-A320
FD-A320H

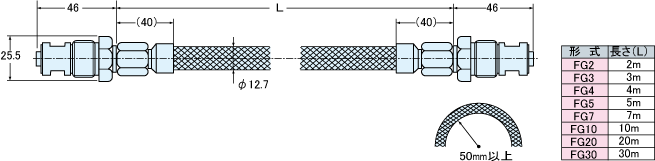

ファイバユニット

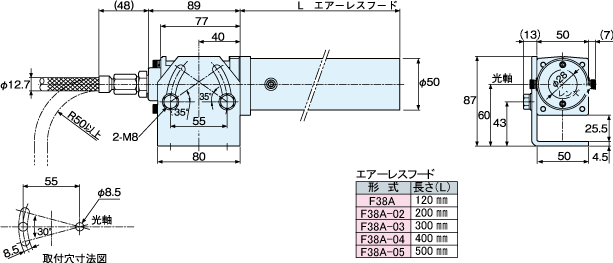

エアーレスフードと適合オプティカルヘッドとの組合せ例
オプティカルヘッド 形式 OHA
エアーレスフード 形式 F38A

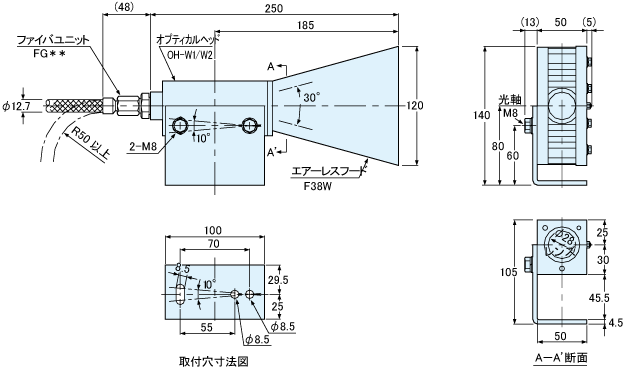

エアーレスフードと適合オプティカルヘッドとの組合せ例
オプティカルヘッド 形式 OHW1 / OHW2
エアーレスフード  形式 F38W

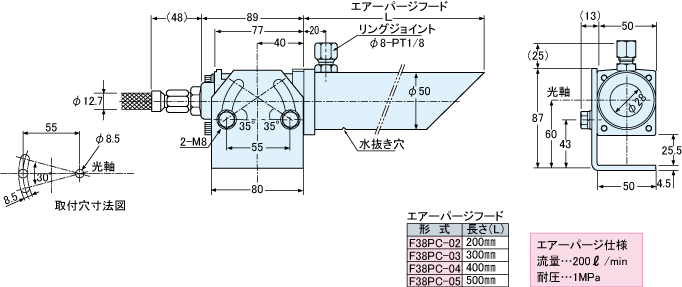

エアーパージフードと適合オプティカルヘッドとの組合せ例
オプティカルヘッド 形式 OHA
エアーパージフード 形式 F38PC

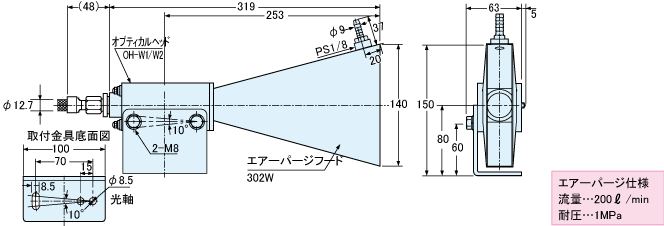

エアーパージフードと適合オプティカルヘッドとの組合せ例
オプティカルヘッド 形式 OHW1 / OHW2
エアーパージフード 形式 302W

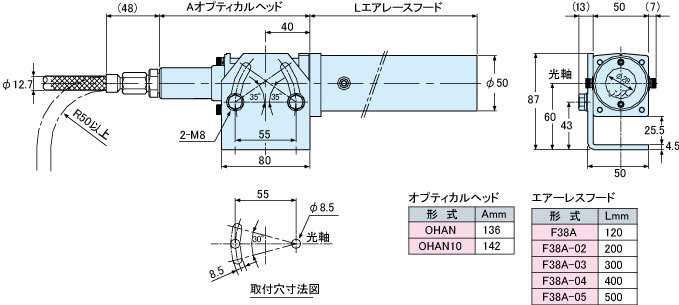

エアーレスフードと適合オプティカルヘッドとの組合せ例
オプティカルヘッド 形式 OHAN
エアーレスフード 形式 F38A

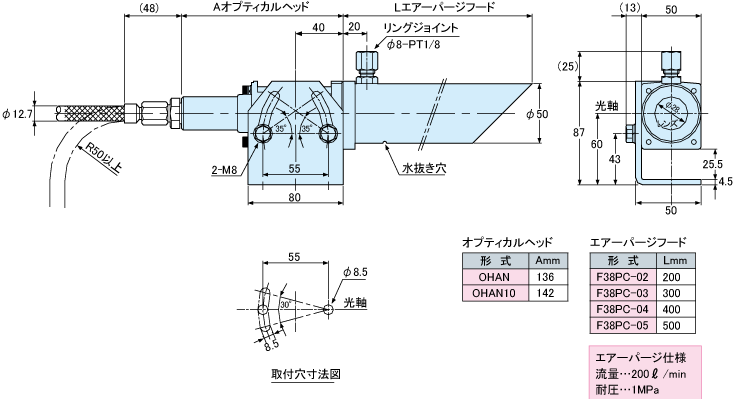

エアーパージフードと適合オプティカルヘッドとの組合せ例
オプティカルヘッド 形式 OHAN/OHAN10
エアーパージフード  形式 F38PC

回路図/接続方法

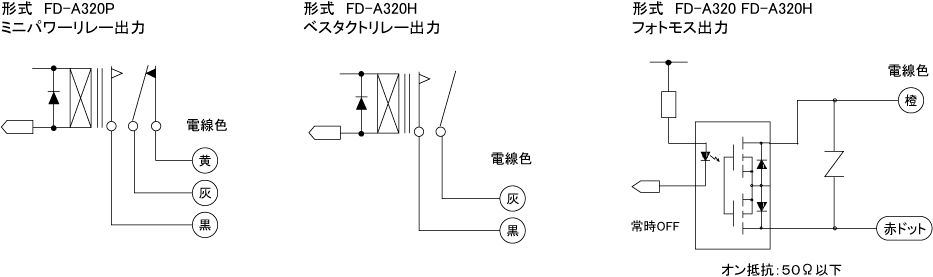

制御出力

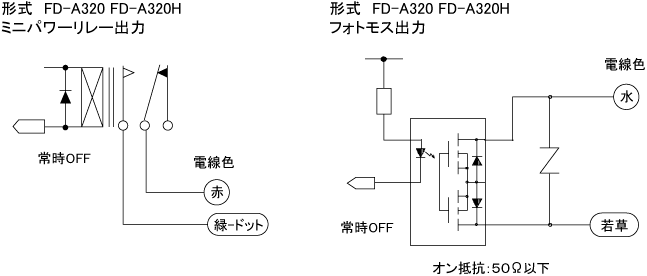

スタビリティ出力(STB出力)

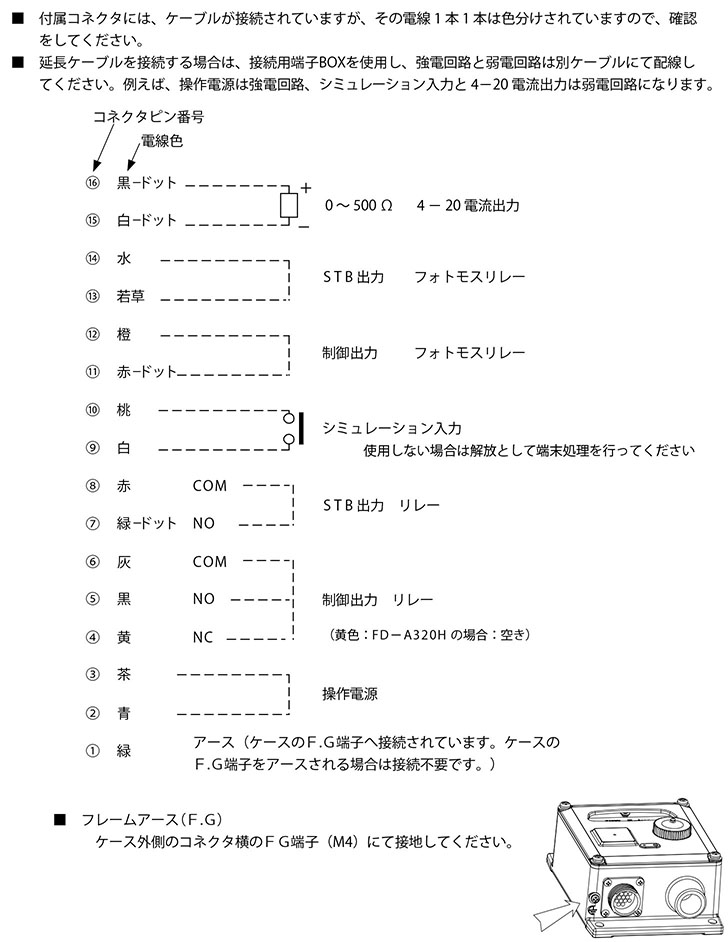

配線

検知エリア図

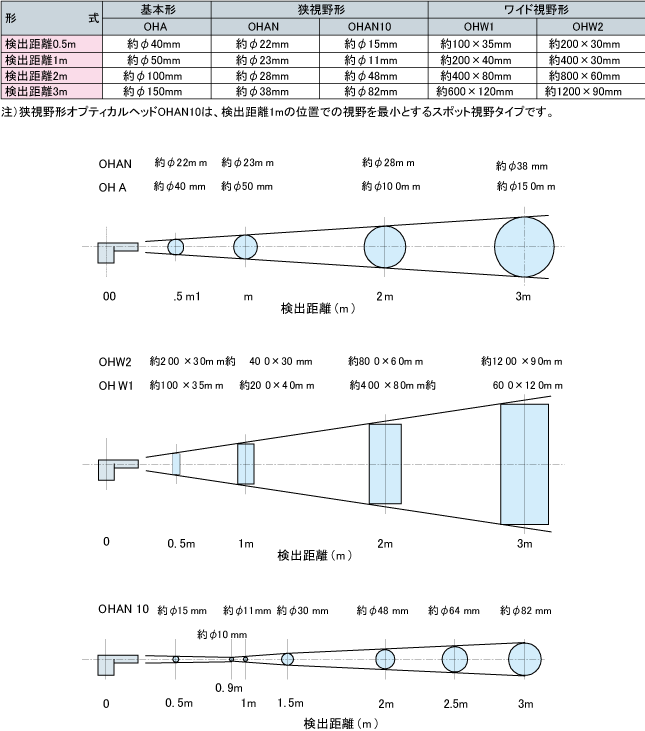

検出視野

鉄鋼・窯業

赤熱鋼の検出

加熱炉出口で熱材の輻射光を検出します。受光量としきい値の2画面表示により、
製造現場で数値管理ができます。

オプション

オプティカルヘッド

オプション写真

オプティカルヘッドOHA

種類 オプティカルヘッド(基本形)
適合フード F38Aシリーズ
F38PCシリーズ
標準価格(¥) 30,000
オプション写真

オプティカルヘッドOHW1

種類 オプティカルヘッド(ワイド形)
標準価格(¥) 90,000
オプション写真

オプティカルヘッドOHW2

種類 オプティカルヘッド(ワイド形)
標準価格(¥) 90,000
オプション写真

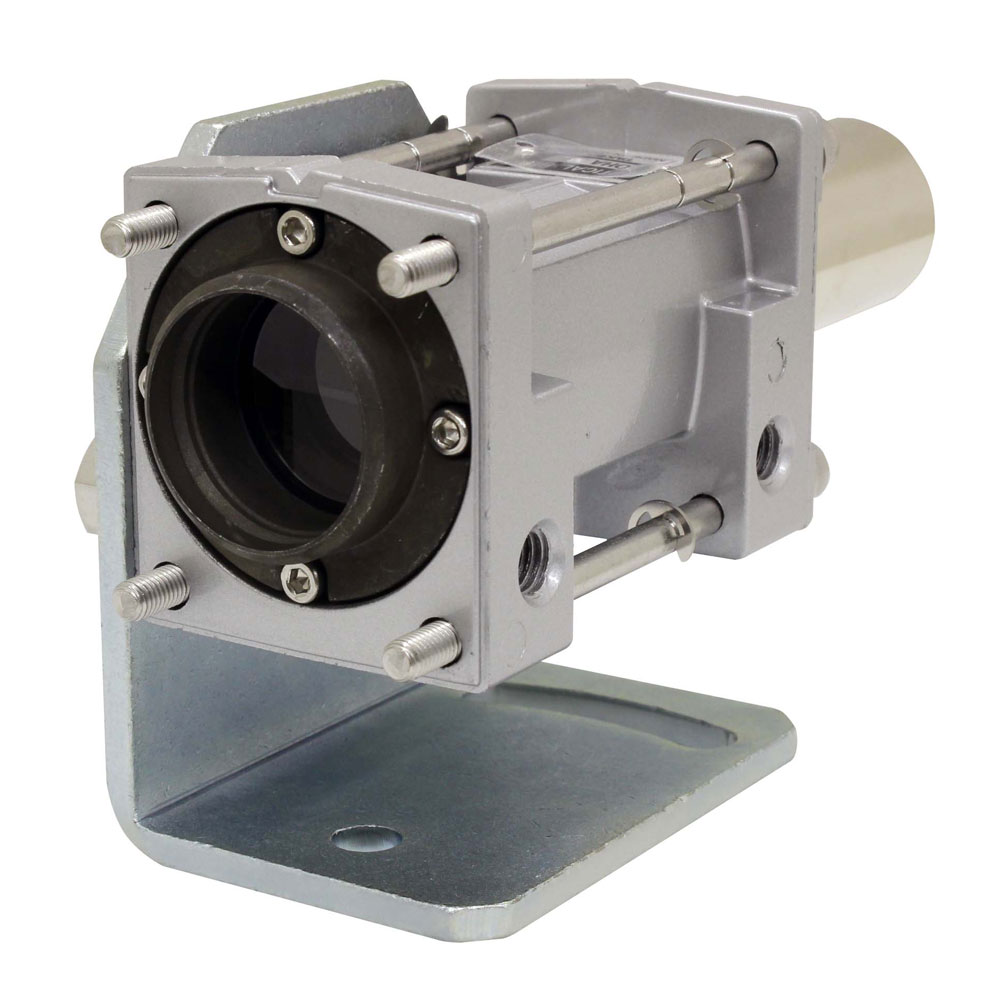

オプティカルヘッドOHAN

種類 オプティカルヘッド(狭視野形)
標準価格(¥) 35,000
オプション写真

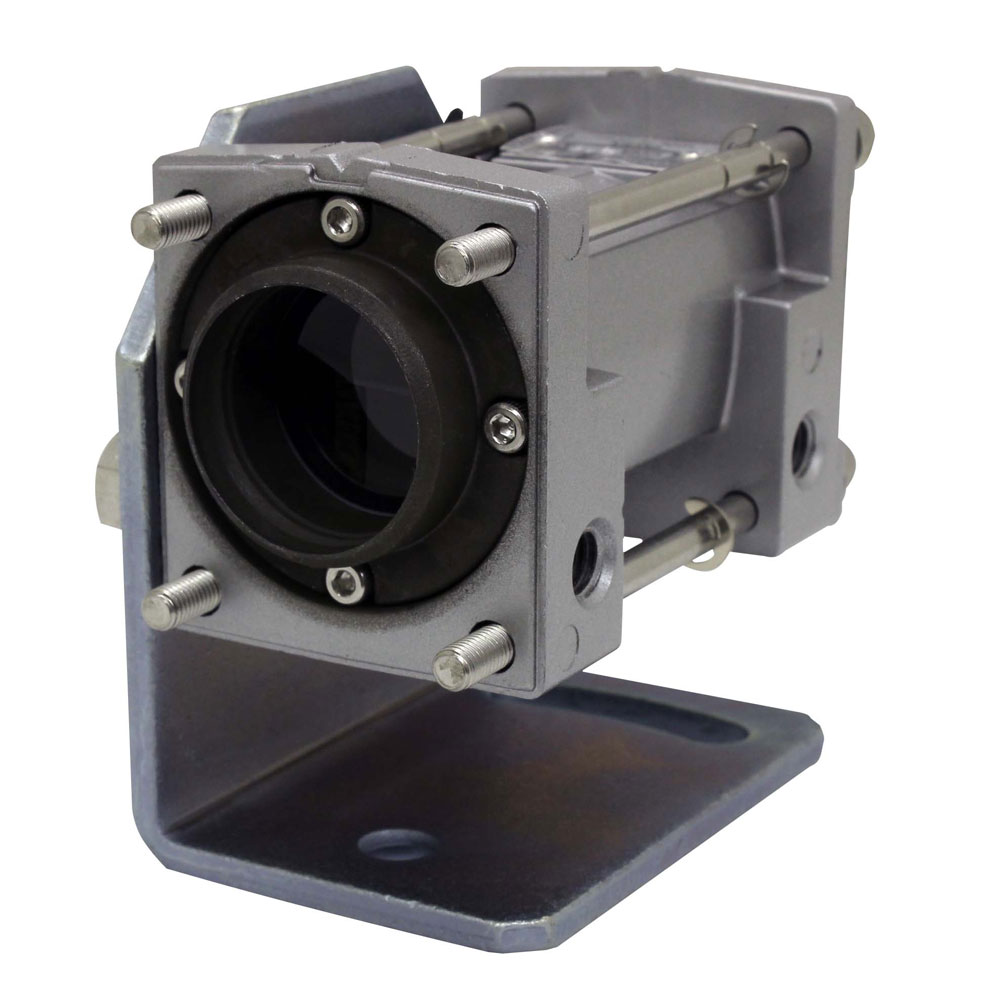

オプティカルヘッドOHAN10

種類 オプティカルヘッド(狭視野形)
標準価格(¥) 35,000

フード

オプション写真

フードF38A

種類 エアーレスフード(基本視野)
長さ 120mm
標準価格(¥) 20,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38A-02

種類 エアーレスフード(基本視野)
長さ 200mm
標準価格(¥) 27,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38A-03

種類 エアーレスフード(基本視野)
長さ 300mm
標準価格(¥) 30,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38A-04

種類 エアーレスフード(基本視野)
長さ 400mm
標準価格(¥) 33,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38A-05

種類 エアーレスフード(基本視野)
長さ 500mm
標準価格(¥) 36,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38W

種類 エアーレスフード(ワイド視野)
長さ 200mm
標準価格(¥) 30,000
適合オプティカルヘッド OHW1
OHW2
オプション写真

フードF38PC-02

種類 エアーパージフード(基本視野)
長さ 200mm
標準価格(¥) 24,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38PC-03

種類 エアーパージフード(基本視野)
長さ 300mm
標準価格(¥) 27,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38PC-04

種類 エアーパージフード(基本視野)
長さ 400mm
標準価格(¥) 30,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38PC-05

種類 エアーパージフード(基本視野)
長さ 500mm
標準価格(¥) 33,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フード302W

種類 エアーパージフード(ワイド視野)
標準価格(¥) 30,000
適合オプティカルヘッド OHW1
OHW2

ファイバユニット

オプション写真

ファイバユニットFG2

dimLink
種類 ファイバユニット
長さ 2m
標準価格(¥) 55,600
オプション写真

ファイバユニットFG3

種類 ファイバユニット
長さ 3m
標準価格(¥) 81,900
オプション写真

ファイバユニットFG4

種類 ファイバユニット
長さ 4m
標準価格(¥) 75,000
オプション写真

ファイバユニットFG5

種類 ファイバユニット
長さ 5m
標準価格(¥) 78,000
オプション写真

ファイバユニットFG7

種類 ファイバユニット
長さ 7m
標準価格(¥) 125,000
オプション写真

ファイバユニットFG10

種類 ファイバユニット
長さ 10m
標準価格(¥) 150,000
オプション写真

ファイバユニットFG15

種類 ファイバユニット
長さ 15m
標準価格(¥) 230,000
オプション写真

ファイバユニットFG20

種類 ファイバユニット
長さ 20m
標準価格(¥) 300,000
オプション写真

ファイバユニットFG30

種類 ファイバユニット
長さ 30m
標準価格(¥) 892,000
