HMPD9000シリーズ
熱材位置検出センサ

鉄鋼現場での圧延材のたるみ検知、ループ制御に!

  • 検出能力向上
  • 弊社従来品と上位互換
  • EU指令に適合
  • 簡単メンテナンス
規格・検定
  • CE マーク
ダウンロード

HMPD9000シリーズ ラインナップ

形式 種類 操作電源 検出方式 価格(¥) ダウンロード
HMPD9000
仕様を見る
水冷式 DC24V CCDスキャニング方式 780000
HMPD9001
仕様を見る
水冷式 DC24V CCDスキャニング方式 850000

特長

鉄鋼現場での圧延材のたるみ検知、ループ制御に!

赤熱線材や棒鋼から放射される赤外線をイメージセンサにてセンシング熱材のポジションをアナログ電圧で出力

HMPD9000 / 9001

従来品HMPD801-EX を最新技術で再設計、互換仕様を維持させながら検出性能を大幅に向上。
従来品で検出不可能な680℃の材料温度まで検出することができます。
さらに光学系や電子回路の最適化により熱材エッジ位置をシャープに捕捉、線材実測位置情報と出力のリアルタイム性能が向上、より正確なループ制御を実現します。

検出能力向上

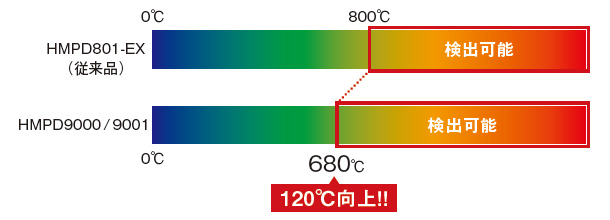

検出温度680℃、弊社従来品800℃仕様から約18% 検出能力向上、低温になる下流工程への新規設置にも対応

検出能力向上

弊社従来品と上位互換
弊社従来品HMPD801-EXをストレスフリーで更新可能な互換性維持

EU指令に適合
ユーザー様から要望が多かったCEマーク表示を実現

簡単メンテナンス
定期的に交換・点検が必要なメカ部分を使用せずメンテナンスが容易

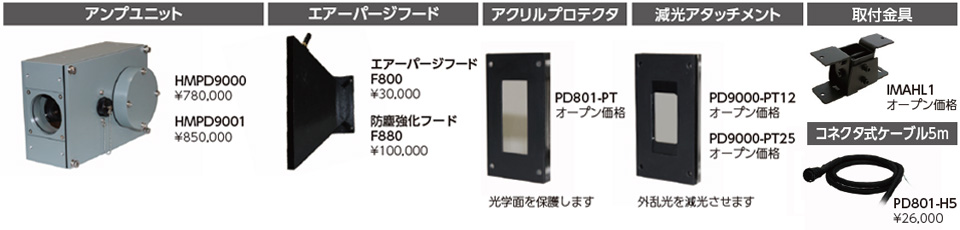

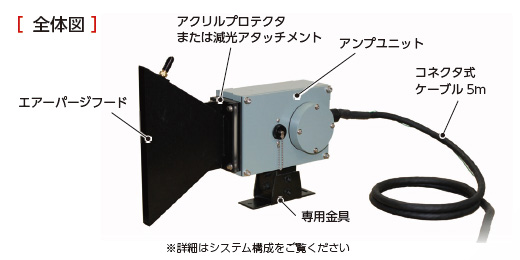

全体図

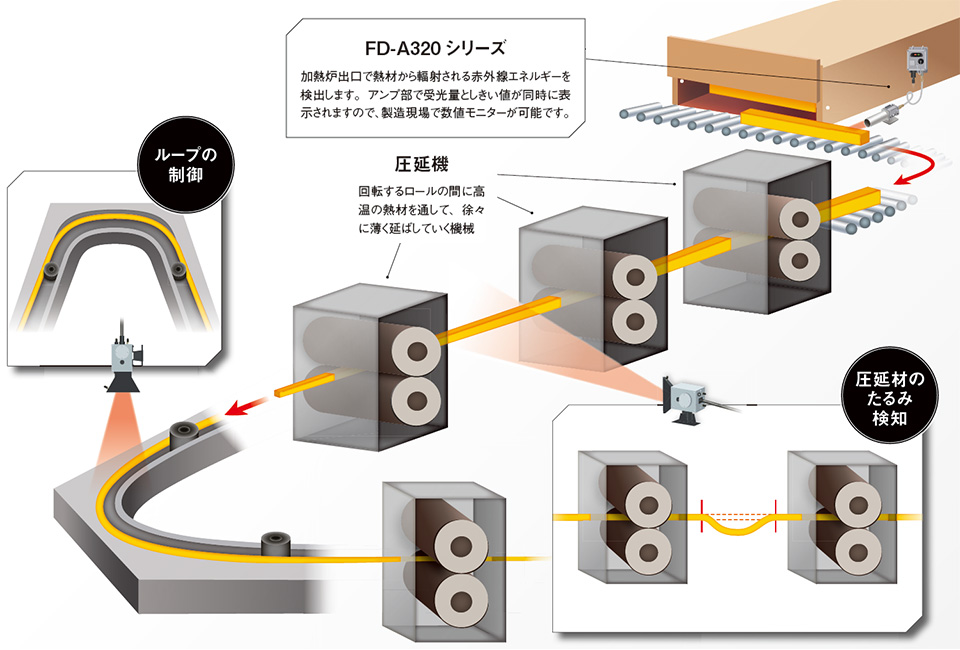

システム構成

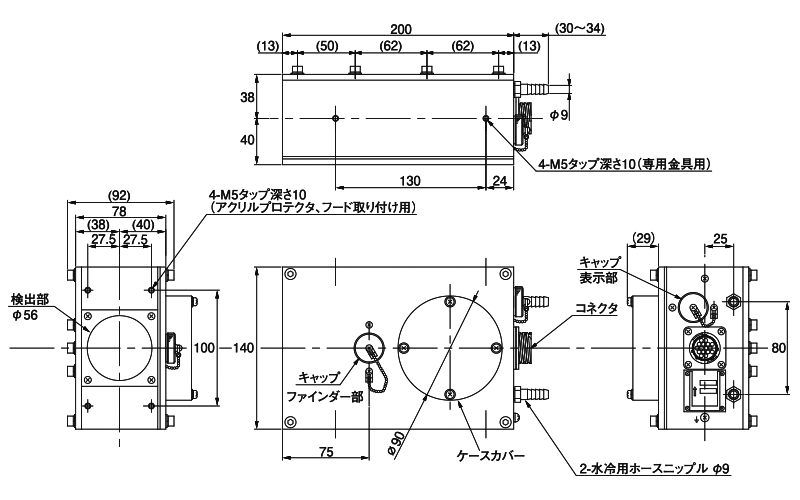

外形寸法図

HMPD9000
HMPD9001(単位:mm)

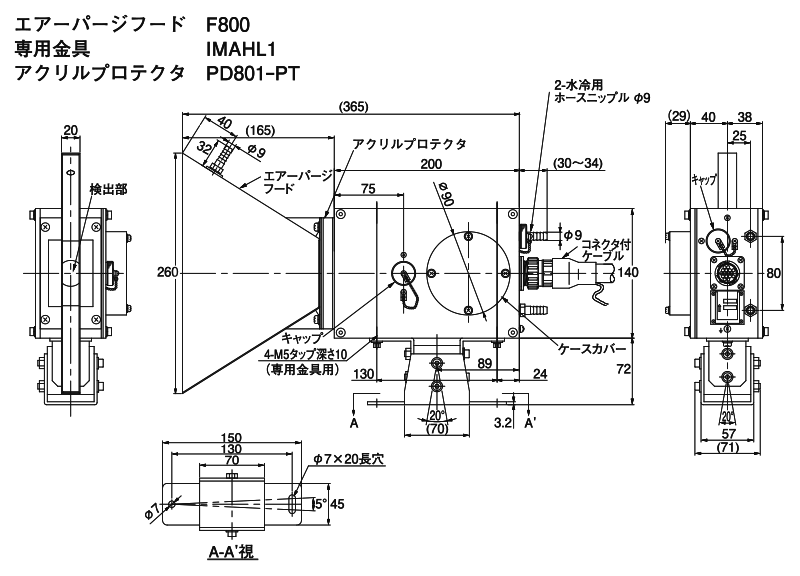

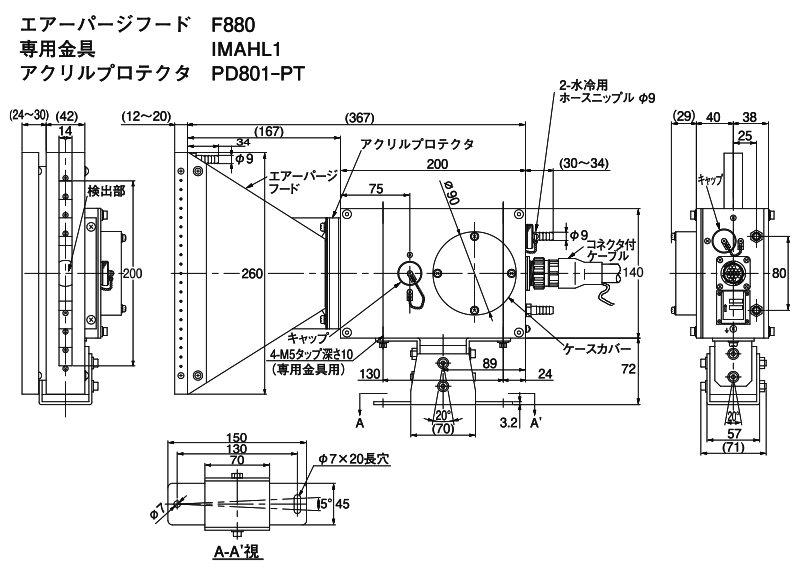

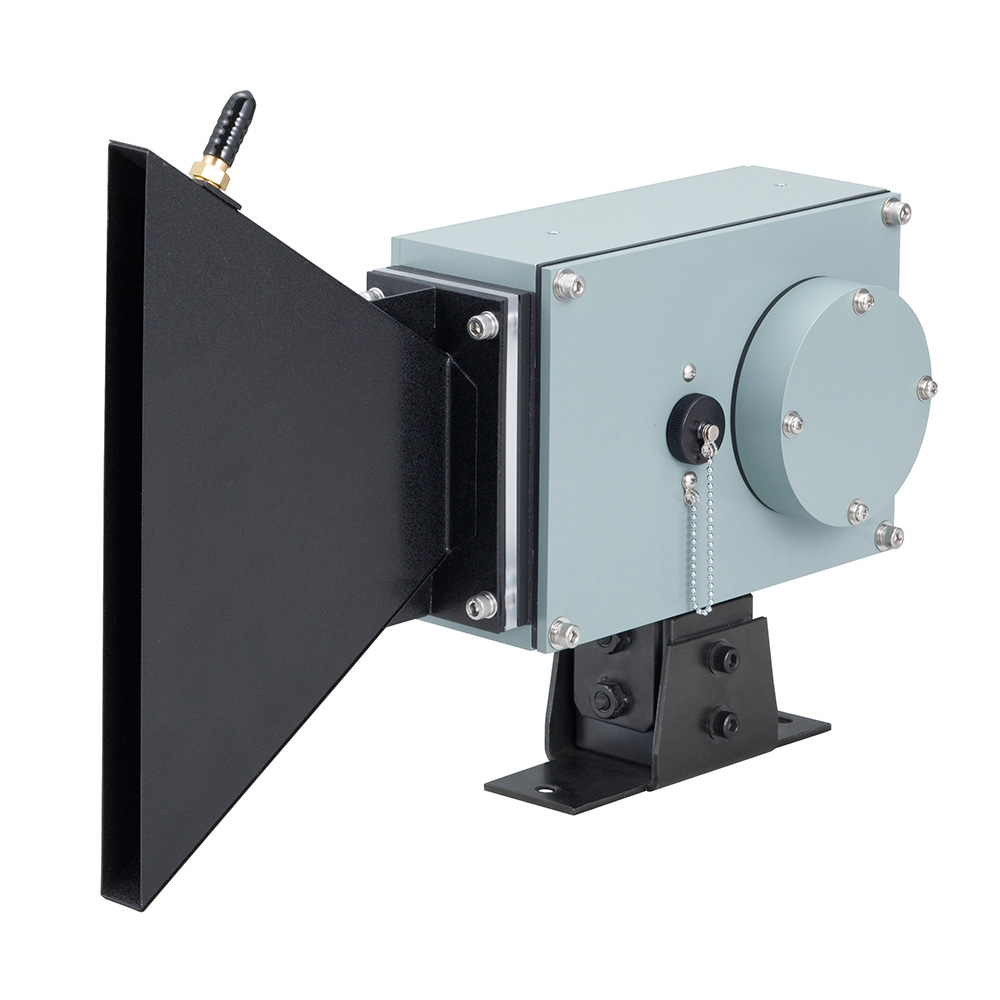

エアーパージフードと専用金具との組み合わせ例(単位:mm)

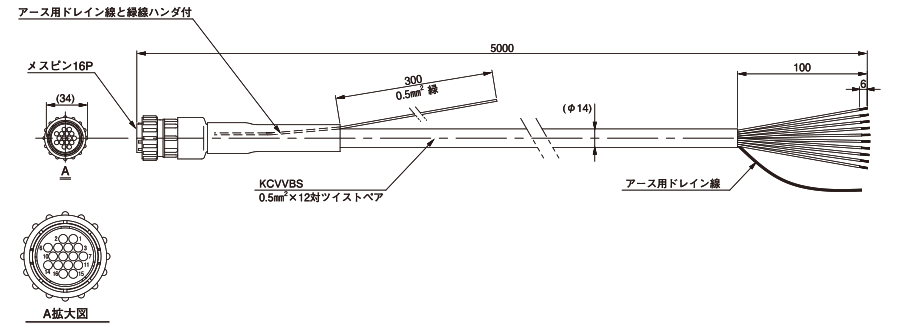

コネクタ式ケーブル 5m(PD801-H5)(単位:mm)

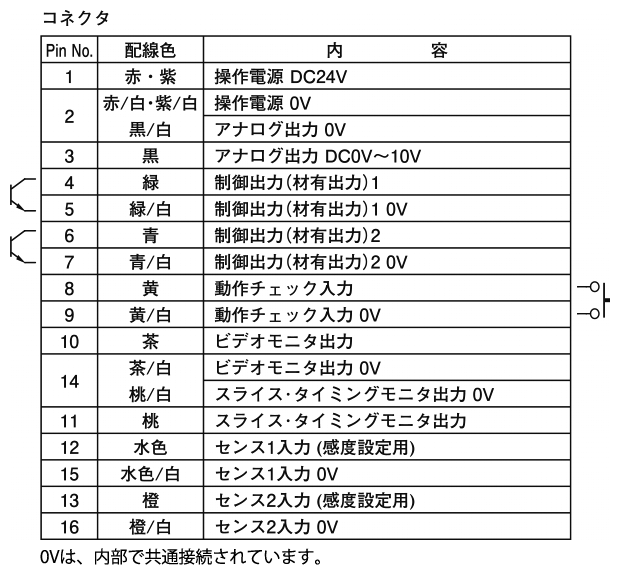

回路図/接続方法

接続方法

センサ本体に別売の専用コネクタ付ケーブル PD801-H5(長さ 5m)を接続します。

専用コネクタ付ケーブル(PD801-H5)は、単独配管(ダクト)により配線してください。DC電源は専用コネクタ付ケーブル(5m)で配線できる場所に設置し、電源線の延長はしないでください。
入出力線の配線延長は中継用端子台を経由し、0.5mm²以上のツイストベアのシールド線にて延長してください。最大延慶距離は500mです。

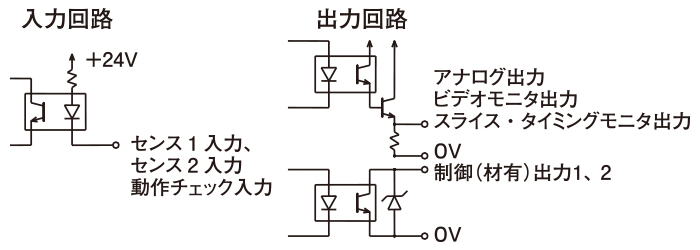

回路図

鉄鋼・窯業

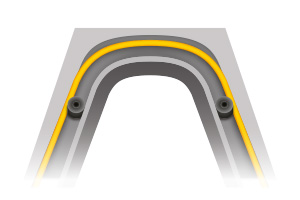

圧延材のループの制御

ループ位置を検出し、調速制御をします。

鉄鋼・窯業

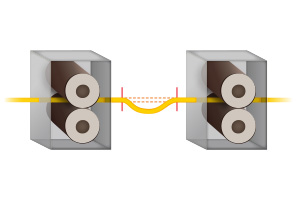

圧延材のたるみ検知

たるみを検知し、ローラーのスピードを調整します。

オプション

フード

オプション写真

F800

種類 エアーパージフード(HMPD9000シリーズ用)
価格(¥) 30000
オプション写真

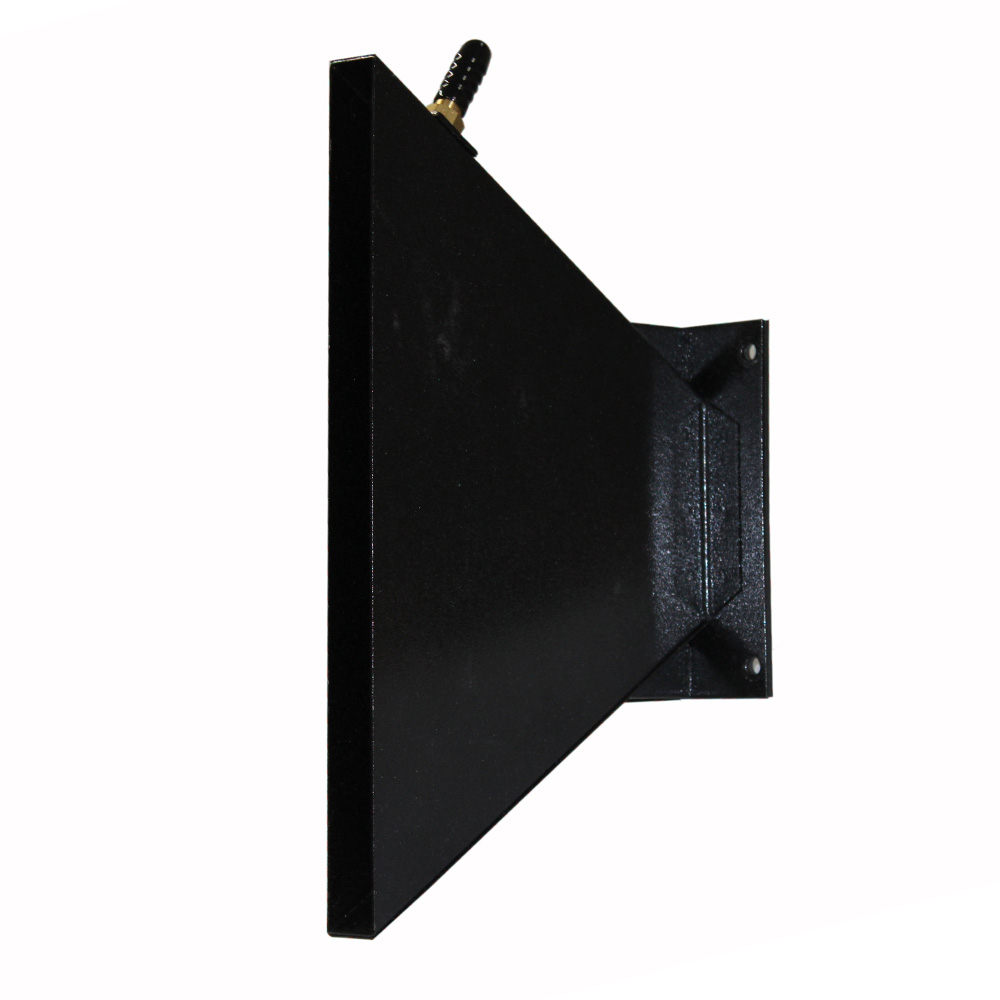

F880

種類 防塵強化エアーパージフード(HMPD9000シリーズ用)
価格(¥) 100000

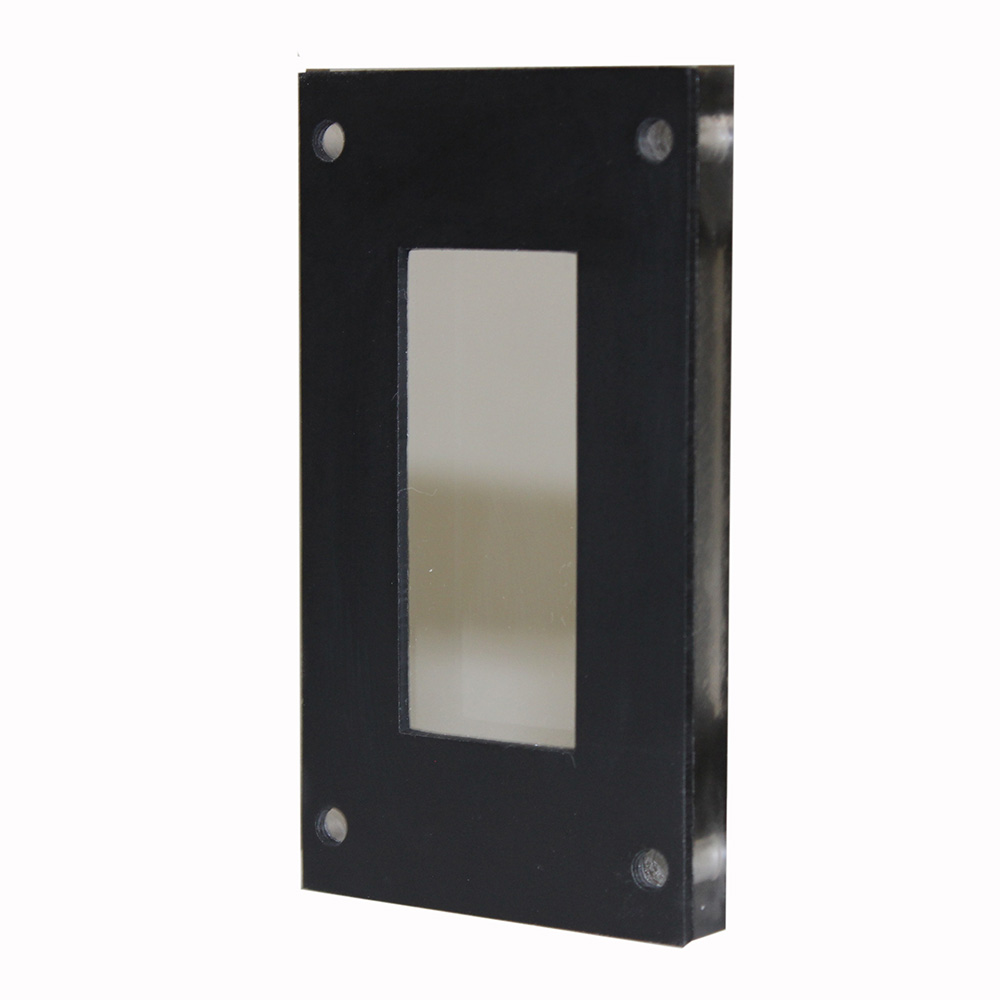

プロテクタ

オプション写真

PD801-PT

種類 アクリルプロテクタ(HMPD9000シリーズ用)
用途 光学面を保護します
価格(¥) オープン価格

アタッチメント

オプション写真

PD9000-PT12

種類 減光アタッチメント(HMPD9000シリーズ用)
用途 外乱光を減光させます
価格(¥) オープン価格
オプション写真

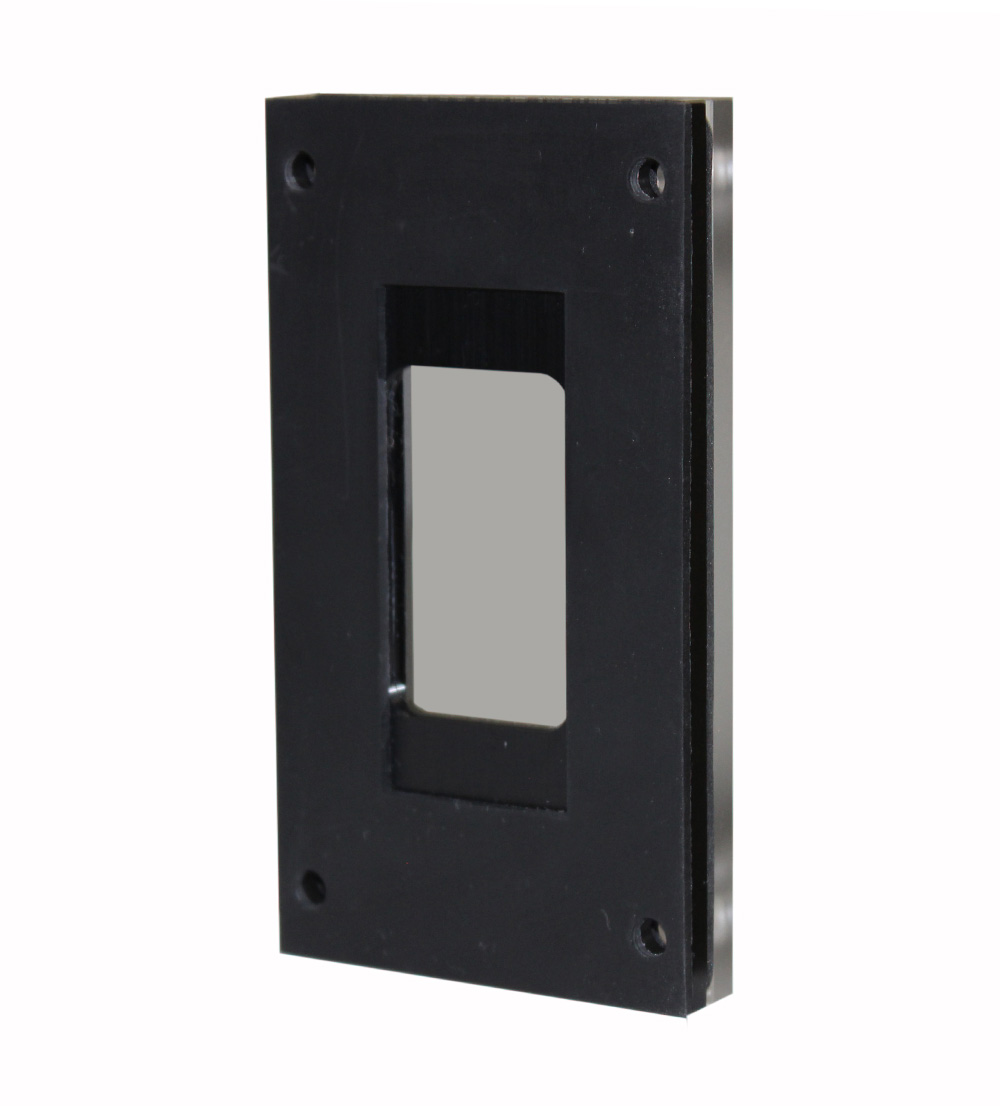

PD9000-PT25

種類 減光アタッチメント(HMPD9000シリーズ用)
用途 外乱光を減光させます
価格(¥) オープン価格

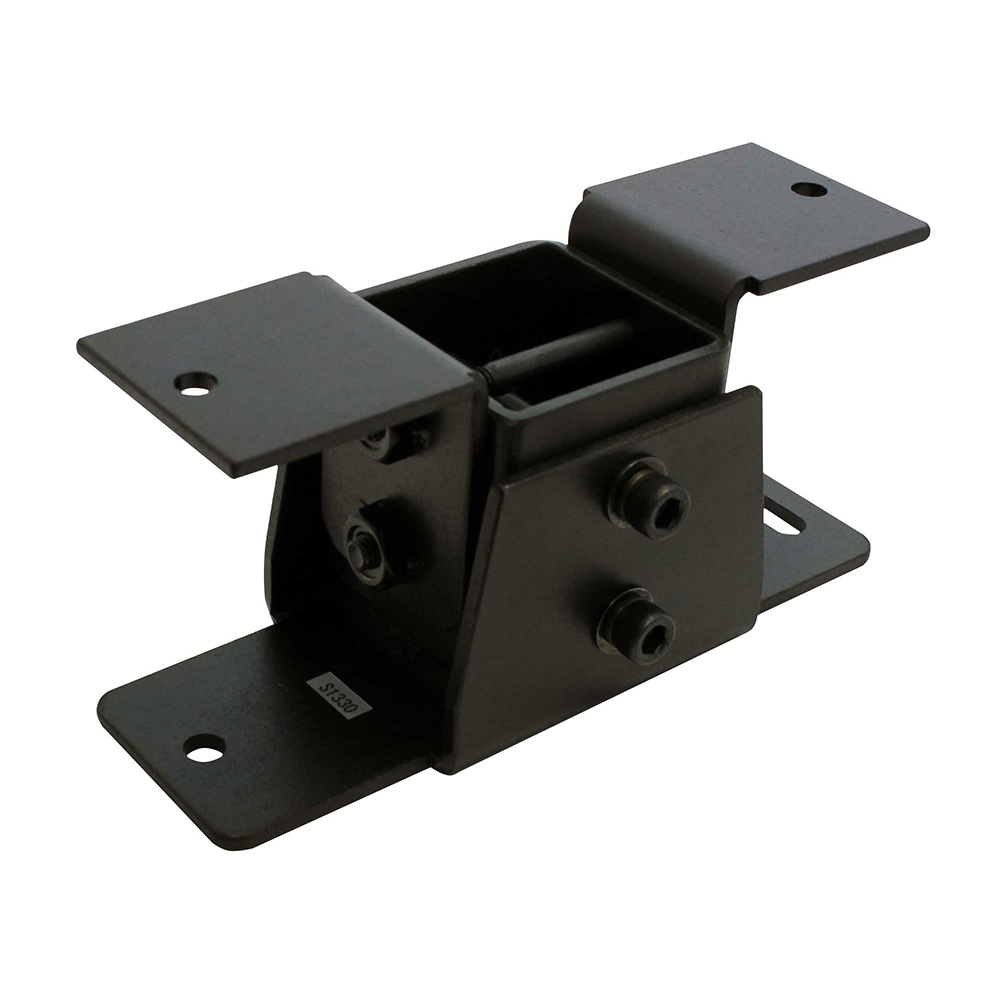

取付金具

オプション写真

IMAHL1

種類 取付金具(HMPD9000シリーズ用)
価格(¥) オープン価格

コネクタ付コード

オプション写真

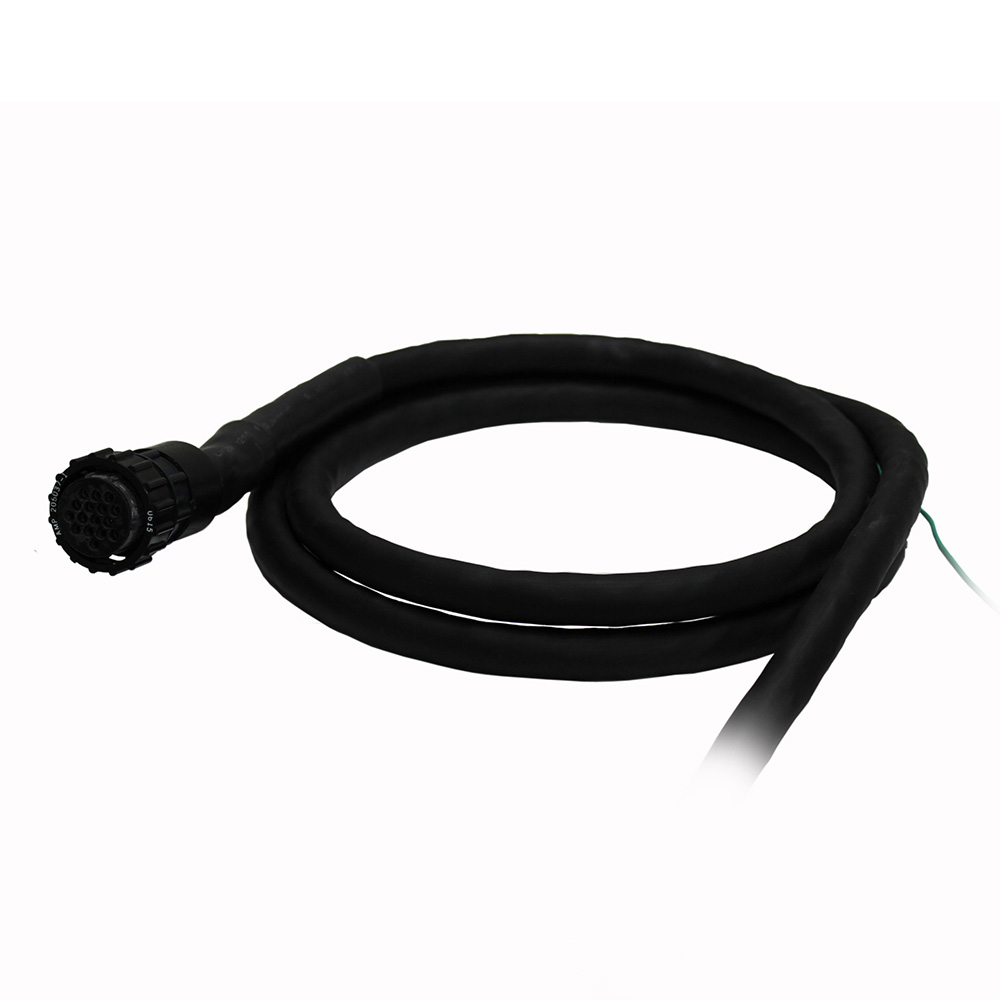

PD801-H5

種類 コネクタ式ケーブル 5m(HMPD9000シリーズ用)
価格(¥) 26000
