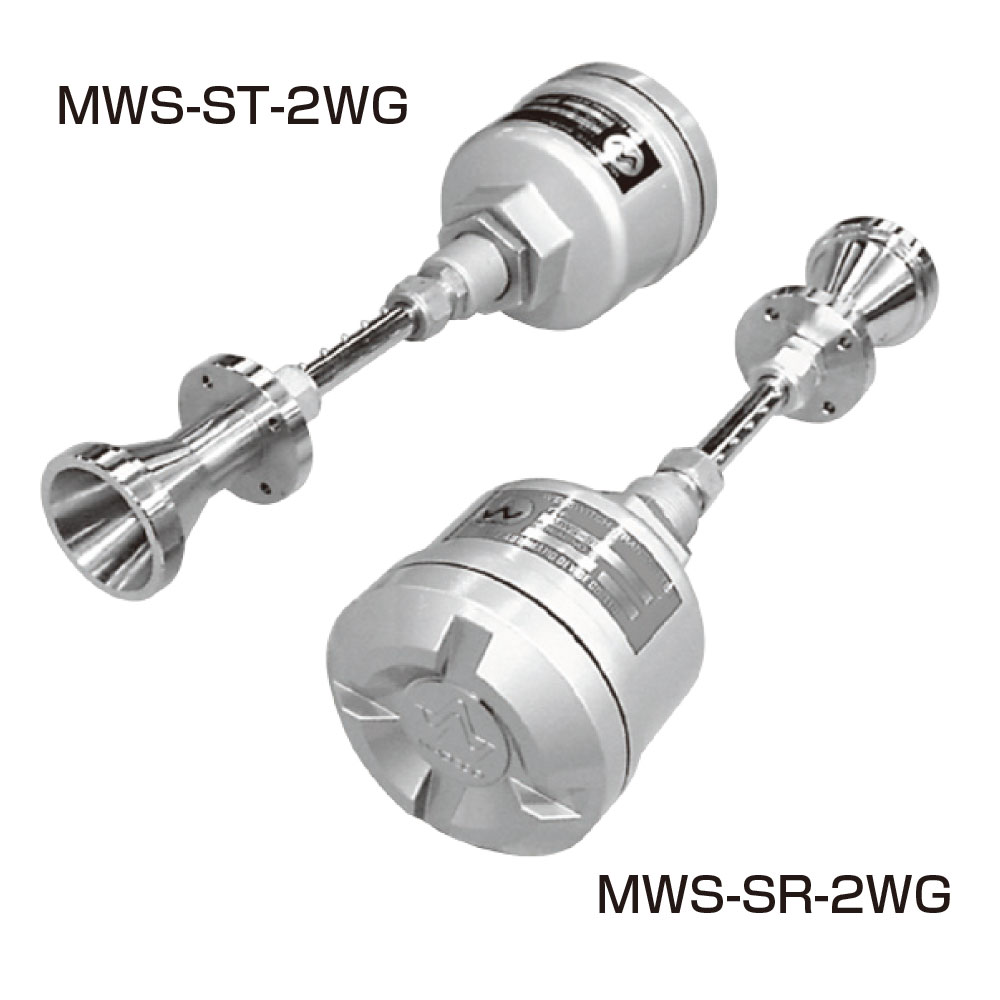

MWS-2WG
鉄鋼設備用マイクロウェーブ位置検出センサ
導波管増設対応マイクロウェーブセンサ
- 送、受信アンテナ間のマイクロ波を物体が遮断すると検力信号を出力する、鉄鋼設備用マイクロ波位置検出センサです
- 検出物の汚れや付着物、周囲の水蒸気、粉塵の影響をほとんど受けません
- コントローラとアンテナを円形導波管で接続し熱の影響を受けない送受信アンテナを高温部に設置します
- 無線局の免許が不要です
- セットとセットが4組まで干渉しない設定が可能です
- ダウンロード
-
-
MWS-2WG ラインナップ
| 型式 | 操作電源 | 検出距離 | 周波数 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|
MWS-ST-2WG
|
AC100～120V/AC200～240V | 導波管なし：80m 以下 導波管付：10m 以下（導波管の伝搬損失により増減） | 24GHｚ帯 | お問い合わせください | |
|
MWS-SR-2WG
|
AC100～120V/AC200～240V | 導波管なし：80m 以下 導波管付：10m 以下（導波管の伝搬損失により増減） | 24GHｚ帯 | お問い合わせください |
外形寸法図

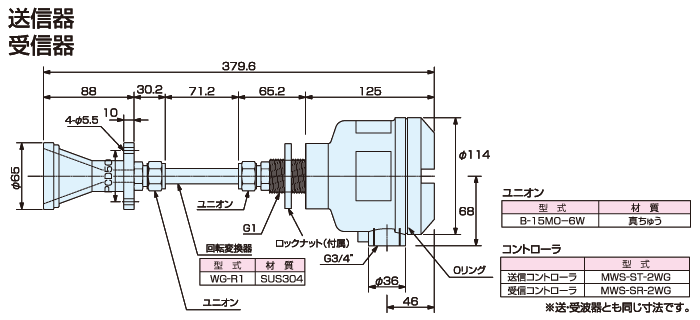

導波管なし（標準）

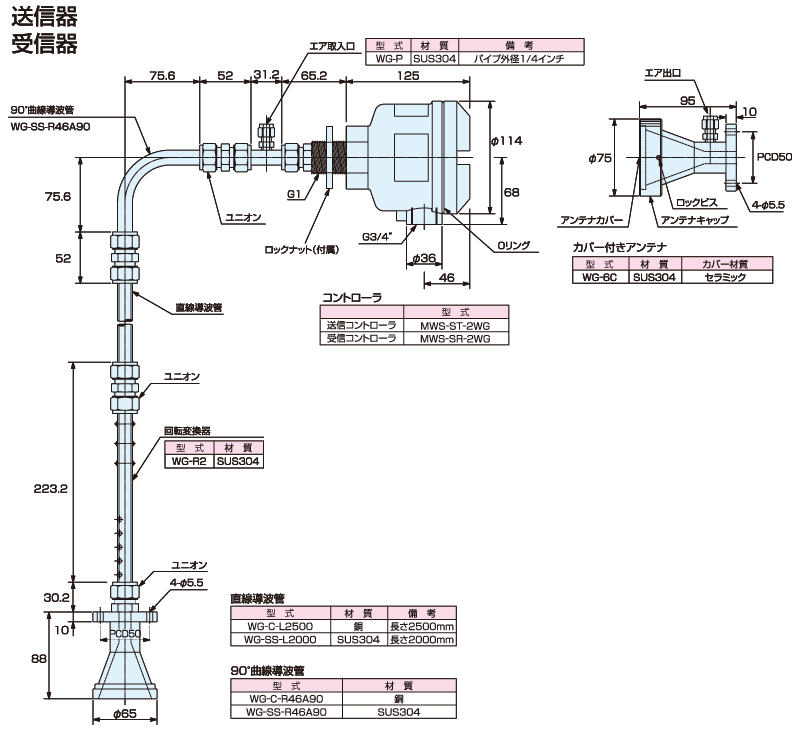

導波管付（オプション）

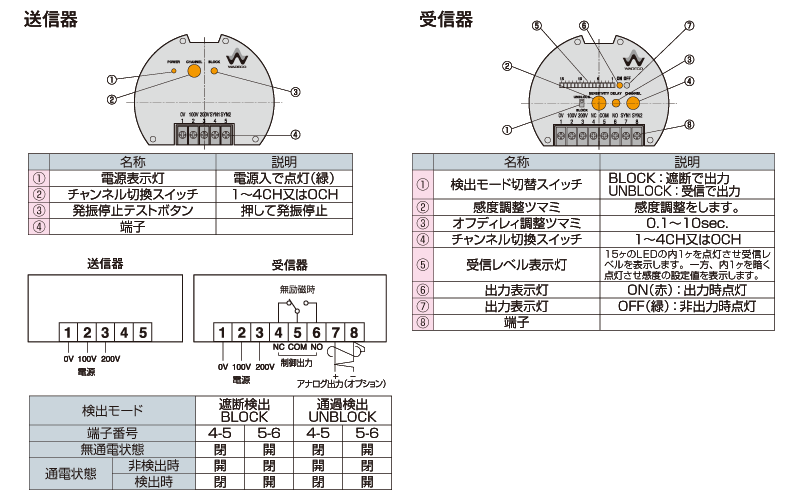

回路図/接続方法
操作パネルと接続
- チャンネル機能（1～4CH）を使用する場合は、送、受信器の電源は必ず同相としてください。
- チャンネル機能が不要の場合送、受信器ともOCH に設定すると送、受波器の電源を同相とする必要がなく応答時間も早くなります。
