USAシリーズ
超音波センサ

USAシリーズ
  • センサ前面に温度センサを内蔵し安定した測定が可能です
  • 相互干渉防止機能を装備
  • 高分解能
    12Bit D/A コンバータ内蔵
  • 用途拡大用アタッチメント
    （ウェーブガイド、ウェーブリフレクタ）
規格・検定
  • CE マーク
ダウンロード

USAシリーズ ラインナップ

型式 種類・用途 操作電源 検出方式 検出距離min（mm） 検出距離（mm） 出力モード 応答時間(ms) 接続方式 標準価格（￥） ダウンロード
USA-S1AN
仕様を見る 		超音波 DC12～24V 反射形 100 1000 アナログ 150 コネクタ式 60,000
USA-S3MAN
仕様を見る 		超音波 DC12～24V 反射形 400 3000 アナログ 300 コネクタ式 80,000
USA-S6AN
仕様を見る 		超音波 DC12～24V 反射形 400 6000 アナログ 600 コネクタ式 90,000

外形寸法図

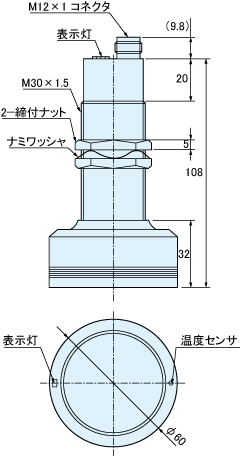

USA-S3MAN

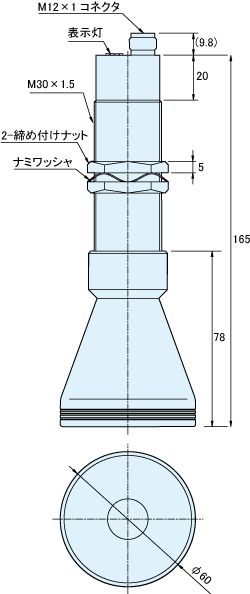

USA-S6AN

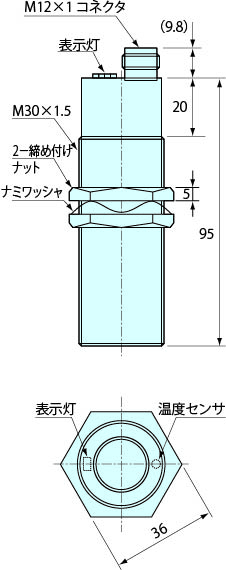

USA-S1AN

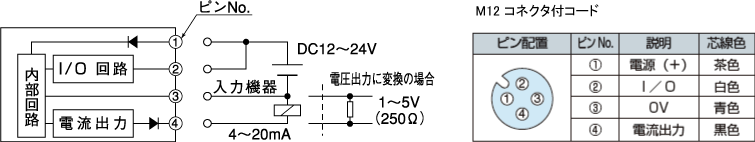

回路図/接続方法

検出時

半導体

カセット内のガラス残留検出

超音波センサでカセットの底から透明ガラスを安定検出します。

印刷

巻厚制御

検出方向を９０度屈折させるサイドオンアタッチメントを使ってスペースに制限のある場所でも
取り付けることができます。

etc.

ドラム回転制御

シート状物体の巻き取りや巻き戻しの回転スピードを制御します。

オプション

アタッチメント

オプション写真

アタッチメント（適合機種USA-S1AN）USA-WG08FS

dimLink
種類 ウェーブガイド（ストレート形）
検出距離（※） パイプ長：100mm時　0～300mm
パイプ長：150mm時　0～200mm
パイプ長：200mm時　0～100mm
（※）本製品はパイプの長さによって検出距離は変化します。
パイプ長さ パイプ部は、センサ側で、フリーカットが可能です。※1
標準検出物体 100X100 mm　t ＝ 2 mm　アルミ板
材質 パイプ部 ：銅（ニッケルメッキ）
締め付け部分 ：ポリアセタール樹脂
ロックリング ：黄銅（ニッケルメッキ）
適合センサ USA-S1AN
注記 ※１　パイプ長100mm 以下に切断しないでください。検出が不安定になる事があります。
標準価格（￥） 14,700
オプション写真

アタッチメント（適合機種USA-S1AN）USA-WG08FL

dimLink
種類 ウェーブガイド（アングル形）
検出距離（※） パイプ長：100mm時　0～100mm
パイプ長：150mm時　0～75mm
パイプ長：200mm時　0～50mm
（※）本製品はパイプの長さによって検出距離は変化します。
パイプ長さ パイプ部は、センサ側で、フリーカットが可能です。※1
標準検出物体 100X100 mm　t ＝ 2 mm　アルミ板
材質 パイプ部 ：銅（ニッケルメッキ）
締め付け部分 ：ポリアセタール樹脂
ロックリング ：黄銅（ニッケルメッキ）
適合センサ USA-S1AN
注記 ※１　パイプ長100mm 以下に切断しないでください。検出が不安定になる事があります。
標準価格（￥） 23,100
オプション写真

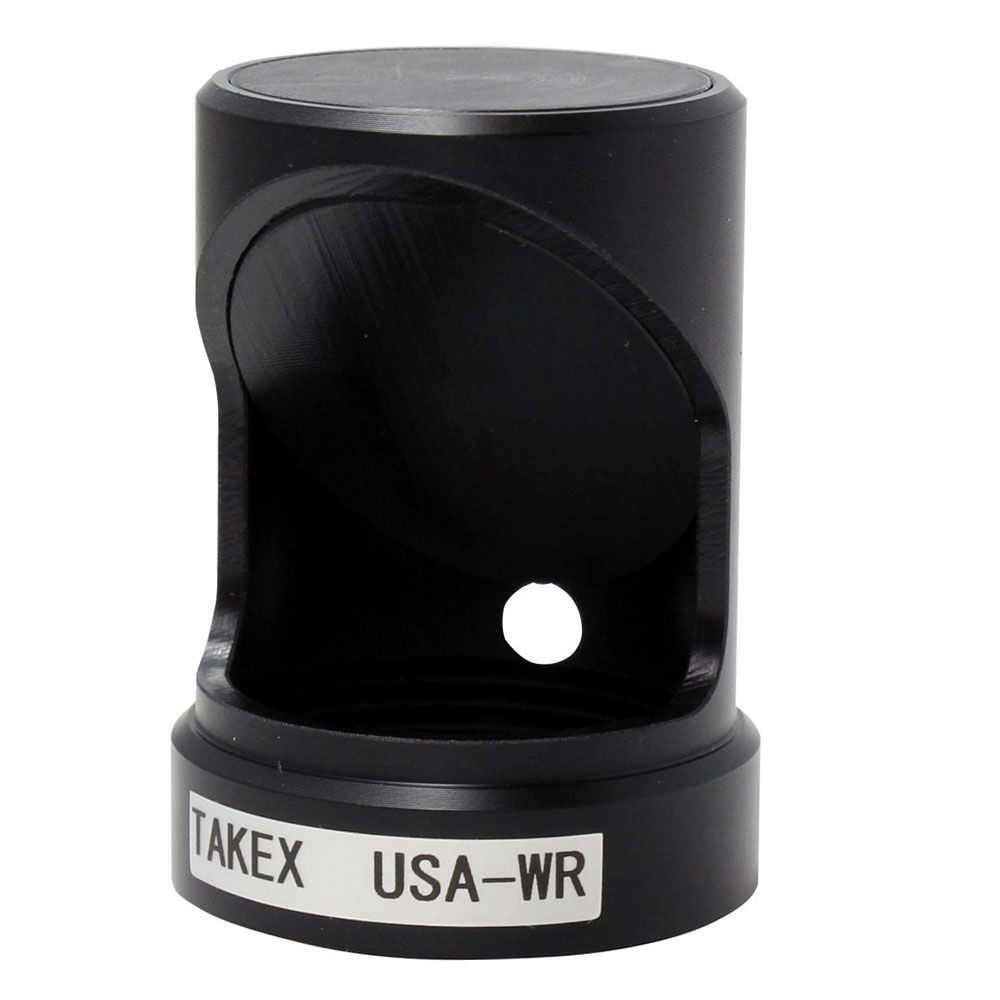

アタッチメント（適合機種USA-S1AN）USA-WR
種類 ウェーブリフレクタ（検出方向サイドオンタイプ）
検出距離 65 ～965 mm
検出物体 100X100 mm　t=2 mm　アルミ板
材質 本体：ポリアセタール
ロックリング：黄銅（ニッケルメッキ）
適合センサ USA-S1AN
標準価格（￥） 9,500

コネクタ付コード

オプション写真

コネクタ付コードFAC-D4R2S

dimLink
種類 コネクタ付コード（ストレート形）
適合機種 コネクタ式の全機種
内容 M12　外径φ6mm
コード0.3mm2 X 4 芯　2m（外皮：黒色）
（投・受光器にご使用の場合は、2本必要です。）
コード長 2m
標準価格（￥） 3,700/1本
オプション写真

コネクタ付コードFAC-D4R5S

dimLink
種類 コネクタ付コード（ストレート形）
適合機種 コネクタ式の全機種
内容 M12　外径φ6mm
コード0.3mm2 X 4 芯　5m（外皮：黒色）
（投・受光器にご使用の場合は、2本必要です。）
コード長 5m
標準価格（￥） 4,300/1本
オプション写真

コネクタ付コードFAC-D4R2L

dimLink
種類 コネクタ付コード（アングル形）
適合機種 コネクタ式の全機種
内容 M12　外径φ6mm
コード0.3mm2 X 4 芯　2m（外皮：黒色）
（投・受光器にご使用の場合は、2本必要です。）
コード長 2m
標準価格（￥） 3,700/1本
オプション写真

コネクタ付コードFAC-D4R5L

dimLink
種類 コネクタ付コード（アングル形）
適合機種 コネクタ式の全機種
内容 M12　外径φ6mm
コード0.3mm2 X 4 芯　5m（外皮：黒色）
（投・受光器にご使用の場合は、2本必要です。）
コード長 5m
標準価格（￥） 4,300/1本
