SS20シリーズ
スリムタイプ ワイドエリアセンサ
- 光軸ピッチ20mm
- 接近設置時の相互干渉防止機能付き（M／S切換動作）
- このクラス最長の7mを実現
- 規格・検定
-
- ダウンロード
-
-
SS20シリーズ ラインナップ
| 型式 | 種類 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 検出物体径(φmm) | 光軸ピッチ(mm) | 検出幅(mm) | 出力モード | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|
SS20-T8
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 140 | NPN | 59,000 | ||
|
SS20-T12
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 220 | NPN | 74,000 | ||
|
SS20-T16
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 300 | NPN | 88,000 | ||
|
SS20-T20
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 380 | NPN | 101,000 | ||
|
SS20-T24
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 460 | NPN | 114,000 | ||
|
SS20-T28
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 540 | NPN | 127,000 | ||
|
SS20-T32
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 620 | NPN | 140,000 | ||
|
SS20-T40
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 780 | NPN | 166,000 | ||
|
SS20-T48
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 940 | NPN | 192,000 | ||
|
SS20-T8-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 140 | PNP | 59,000 | ||
|
SS20-T12-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 220 | PNP | 74,000 | ||
|
SS20-T16-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 300 | PNP | 88,000 | ||
|
SS20-T20-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 380 | PNP | 101,000 | ||
|
SS20-T24-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 460 | PNP | 114,000 | ||
|
SS20-T28-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 540 | PNP | 127,000 | ||
|
SS20-T32-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 620 | PNP | 140,000 | ||
|
SS20-T40-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 780 | PNP | 166,000 | ||
|
SS20-T48-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 32.0 | 20.0 | 940 | PNP | 192,000 |

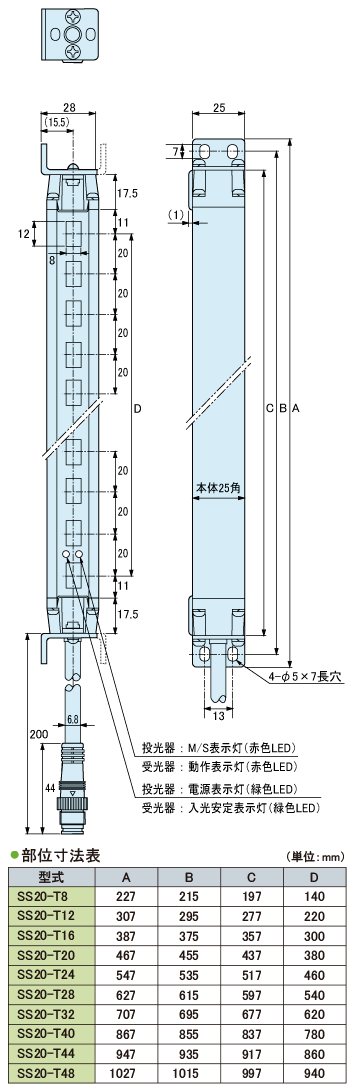

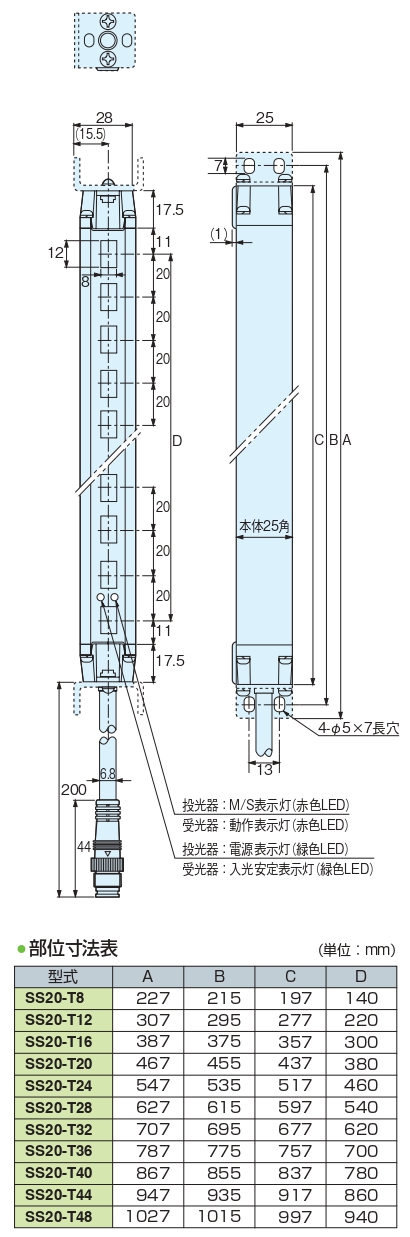

外形寸法図
（代表例として受光器を示します。投光器は取付金具が逆になります。）

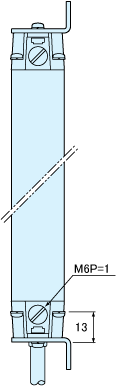

シリーズ共通背面
回路図/接続方法

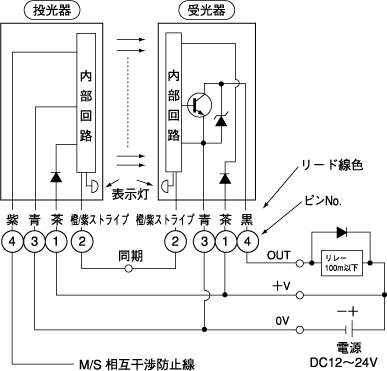

NPN出力

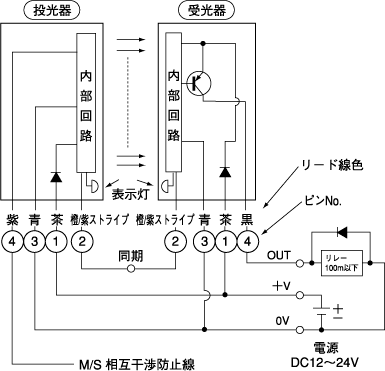

PNP出力
- 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
- 相互干渉防止機能を使用しない場合は、M/S 相互干渉防止線（紫）は無接続とし、他のコードに接触しないようにしてください。

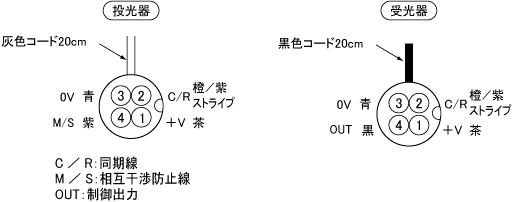

コネクタのピン配置
ゴム・プラスチック
不透明シートの穴や破れ検出
O/A動作切り換えのできるエリアセンサでは１光軸入光オン検出により、穴や破れ検出ができます。
オプション
コネクタ付コード
| コネクタ付きコードSS-H5L-SS-H5R |
|
||||||||||
| コネクタ付きコードSS-H10L-SS-H10R |
|
