SS40シリーズ
スリムタイプ ワイドエリアセンサ
- 光軸ピッチ40mm
- 接近設置時の相互干渉防止機能付き（M／S切換動作）
- このクラス最長の7mを実現
- 規格・検定
-
- ダウンロード
-
-
SS40シリーズ ラインナップ
| 型式 | 種類 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 検出物体径(φmm) | 光軸ピッチ(mm) | 検出幅(mm) | 出力モード | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|
SS40-T4
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 120 | NPN | 51,600 | ||
|
SS40-T6
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 200 | NPN | 58,900 | ||
|
SS40-T8
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 280 | NPN | 63,800 | ||
|
SS40-T10
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 360 | NPN | 74,000 | ||
|
SS40-T12
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 440 | NPN | 83,000 | ||
|
SS40-T16
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 600 | NPN | 101,000 | ||
|
SS40-T20
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 760 | NPN | 120,000 | ||
|
SS40-T24
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 920 | NPN | 140,000 | ||
|
SS40-T4-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 120 | PNP | 51,700 | ||
|
SS40-T6-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 200 | PNP | 58,900 | ||
|
SS40-T8-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 280 | PNP | 63,800 | ||
|
SS40-T10-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 360 | PNP | 74,000 | ||
|
SS40-T12-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 440 | PNP | 83,000 | ||
|
SS40-T16-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 600 | PNP | 101,000 | ||
|
SS40-T24-PN
|
ワイドエリアセンサ | 透過形 | 7000 | 52.0 | 40.00 | 920 | PNP | 140,000 |

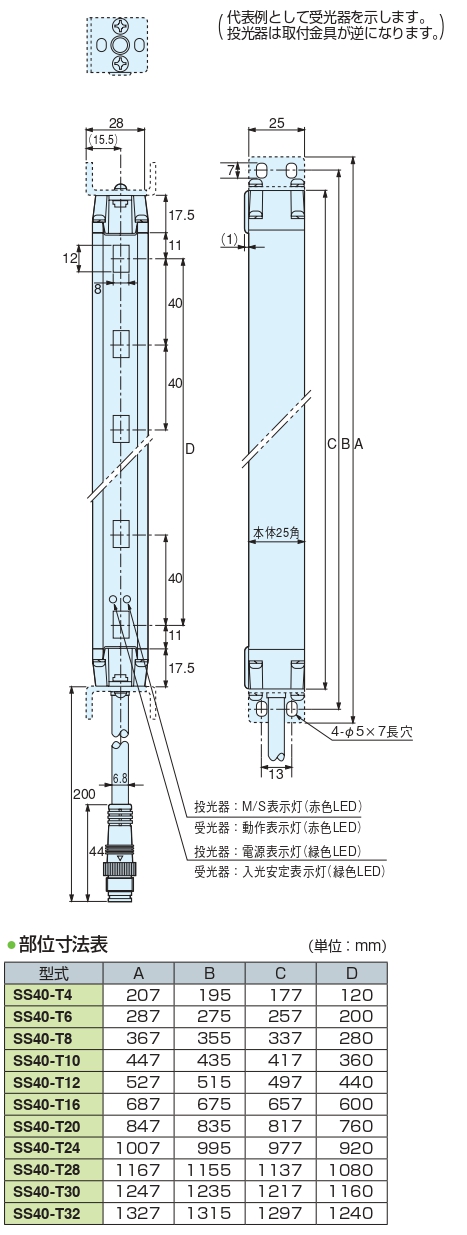

外形寸法図
外形寸法図
（代表例として受光器を示します。投光器は取付金具が逆になります。）
シリーズ共通背面
回路図/接続方法
NPN出力
PNP出力
- 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
- 相互干渉防止機能を使用しない場合は、M/S 相互干渉防止線（紫）は無接続とし、他のコードに接触しないようにしてください。
コネクタのピン配置
ゴム・プラスチック
不透明シートの穴や破れ検出
O/A動作切り換えのできるエリアセンサでは１光軸入光オン検出により、穴や破れ検出ができます。
etc.
安全
オプション
コネクタ付コード
| コネクタ付きコードSS-H5L-SS-H5R |
|
||||||||||
| コネクタ付きコードSS-H10L-SS-H10R |
|
