CST-R85
パッシブ式カラーセンサ
微細な色調や光量を高精度に判別
- 目視判断困難なLED色比率を0.01%差まで判別
同色LEDの色比率と明るさの違いを高分解能で識別 - リニューアル
互換性を維持しながら基本性能を大幅に向上。
2画面表示、大きな設定ボタンの採用により、使いやすさと抜群の操作性を実現。 - パルス点灯LED光源にも対応
- NPN/PNP 2出力
保守在庫機種の削減に貢献。 - 外部ティーチング入力を装備
遠隔操作によるティーチングが可能。
- ダウンロード
-
-
CST-R85 ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CST-R85
|
色比率判別 |
NPN
PNP |
1色ティーチング | 外部光源 | コード引出し式 | ティーチング式 | 精密機械・電子部品 | 48,000 |

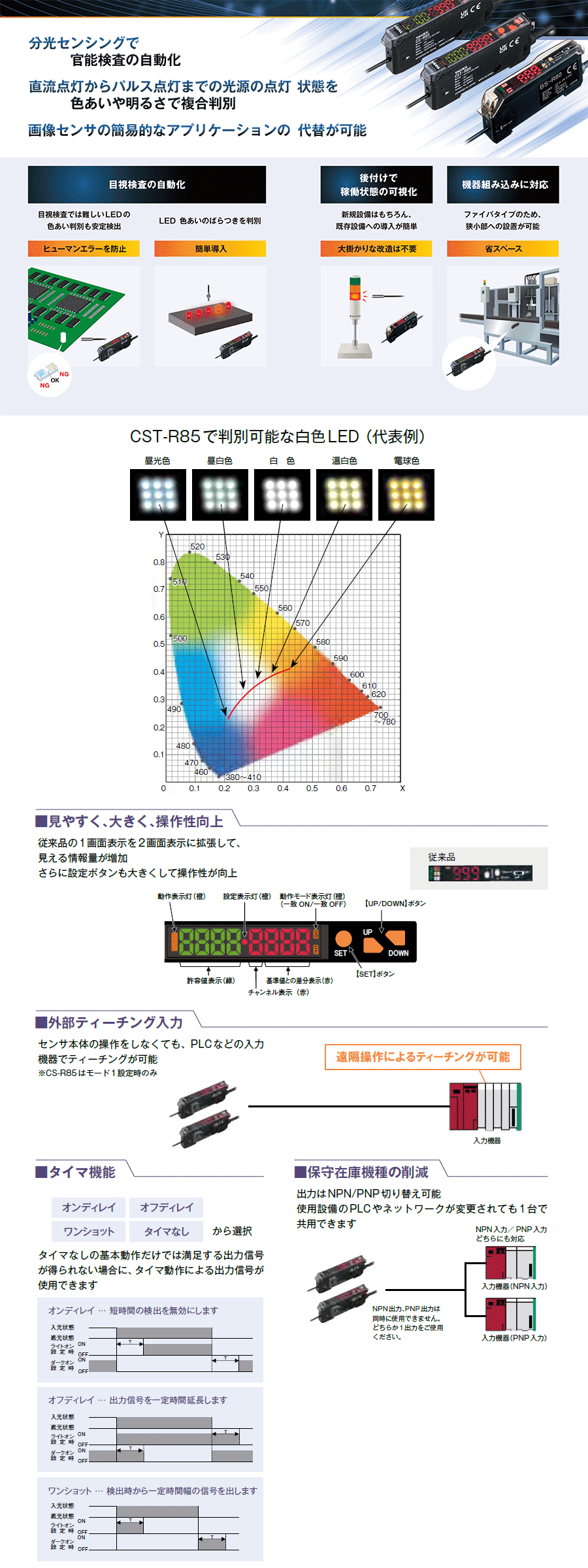

特長
特長

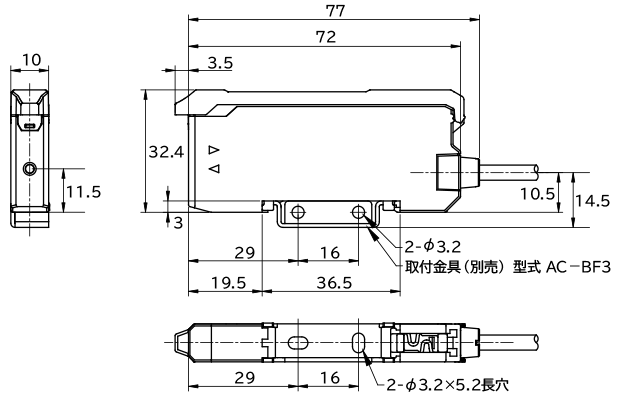

外形寸法図
CST-R85（別売 取付金具装着時）
回路図/接続方法

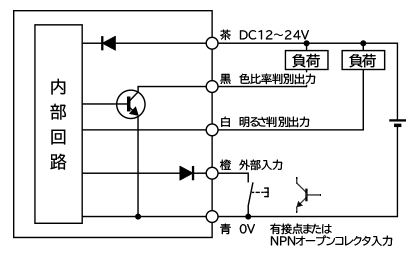

NPN出力

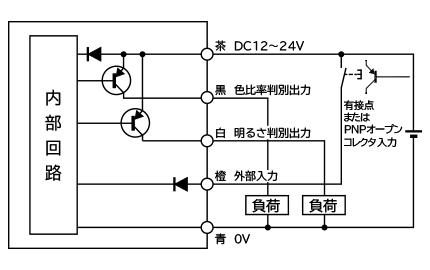

PNP出力
半導体
電子部品実装
オプション
ファイバユニット
| FT105BC-CS
|
|
入光量可変ユニット
| CS-ND |
|
