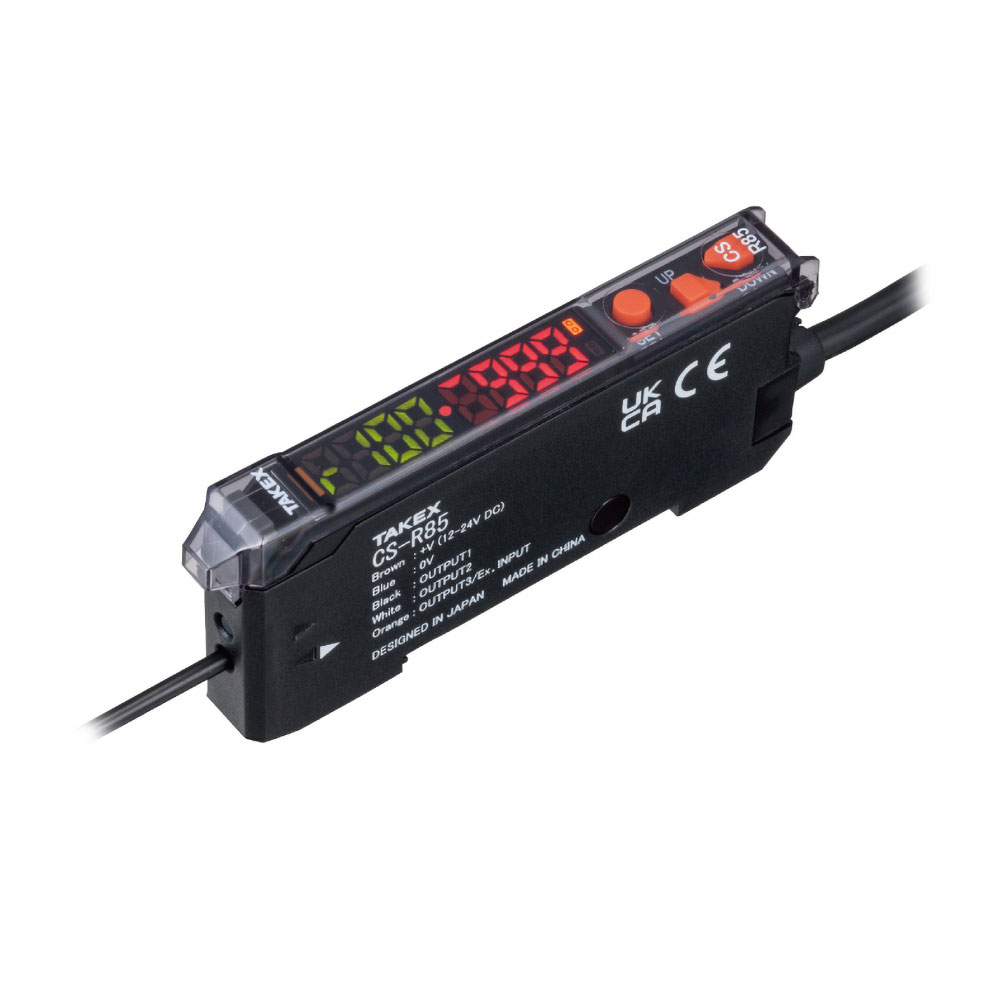

CS-R85
パッシブ式カラーセンサ
光をR/G/Bに分光して色比率判別
- LEDの色判別に最適
モードの選択により、最大3色まで基準光を登録可能。 - リニューアル
互換性を維持しながら基本性能を大幅に向上。
2画面表示、大きな設定ボタンの採用により、使いやすさと抜群の操作性を実現。 - パルス点灯LED光源にも対応
- NPN/PNP 2出力
保守在庫機種の削減に貢献。 - 外部ティーチング入力を装備
遠隔操作によるティーチングが可能。
※モード1設定時のみ
- ダウンロード
-
-
CS-R85 ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CS-R85
|
色比率判別 |
NPN
PNP |
1色ティーチング
3色ティーチング |
外部光源 | コード引出し式 | ティーチング式 | 精密機械・電子部品 | 39,000 |

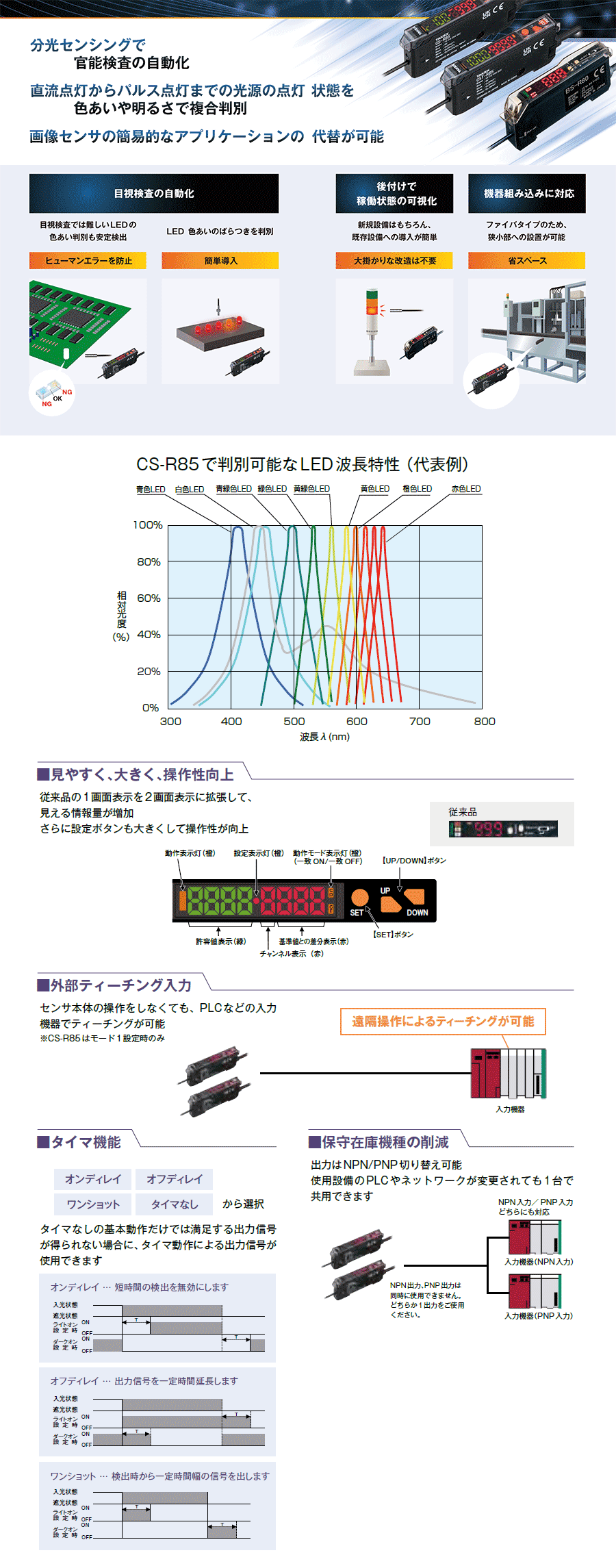

特長
特長

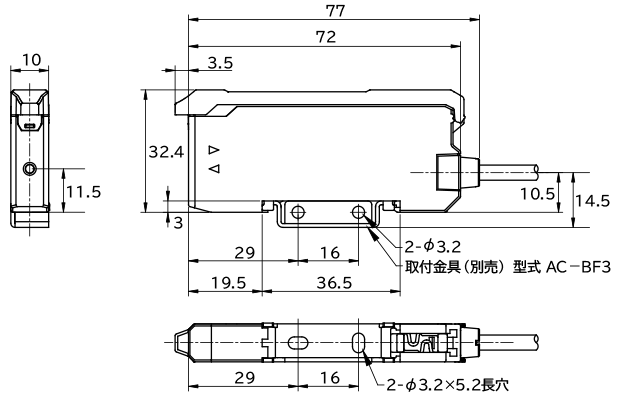

外形寸法図
CS-R85（別売 取付金具装着時）
回路図/接続方法

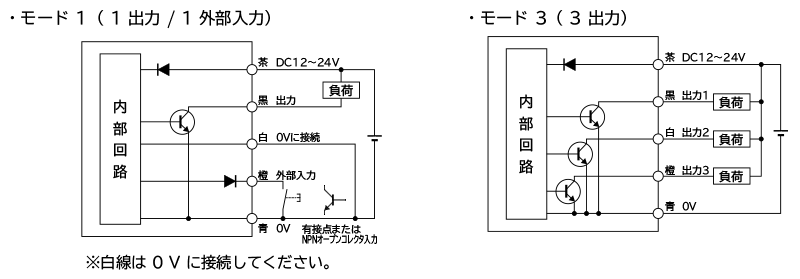

NPN出力

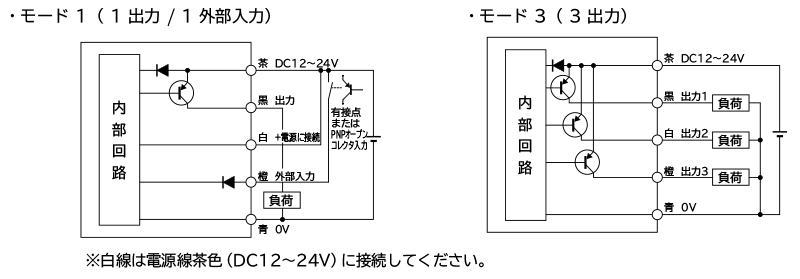

PNP出力

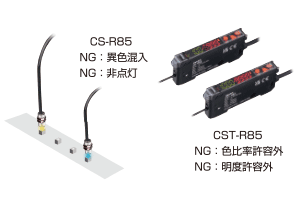

電子部品実装
家電・OA
電子部品実装
オプション

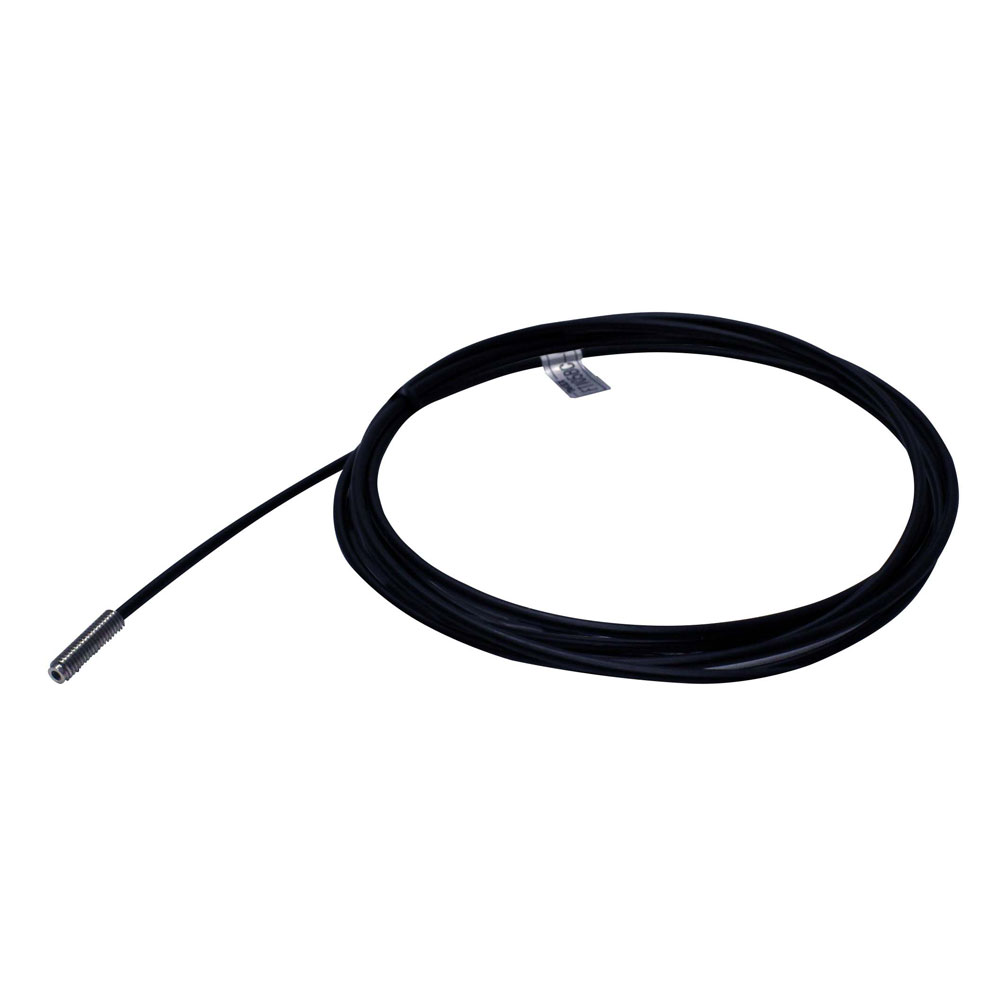

ファイバユニット
| FT105BC-CS
|
|

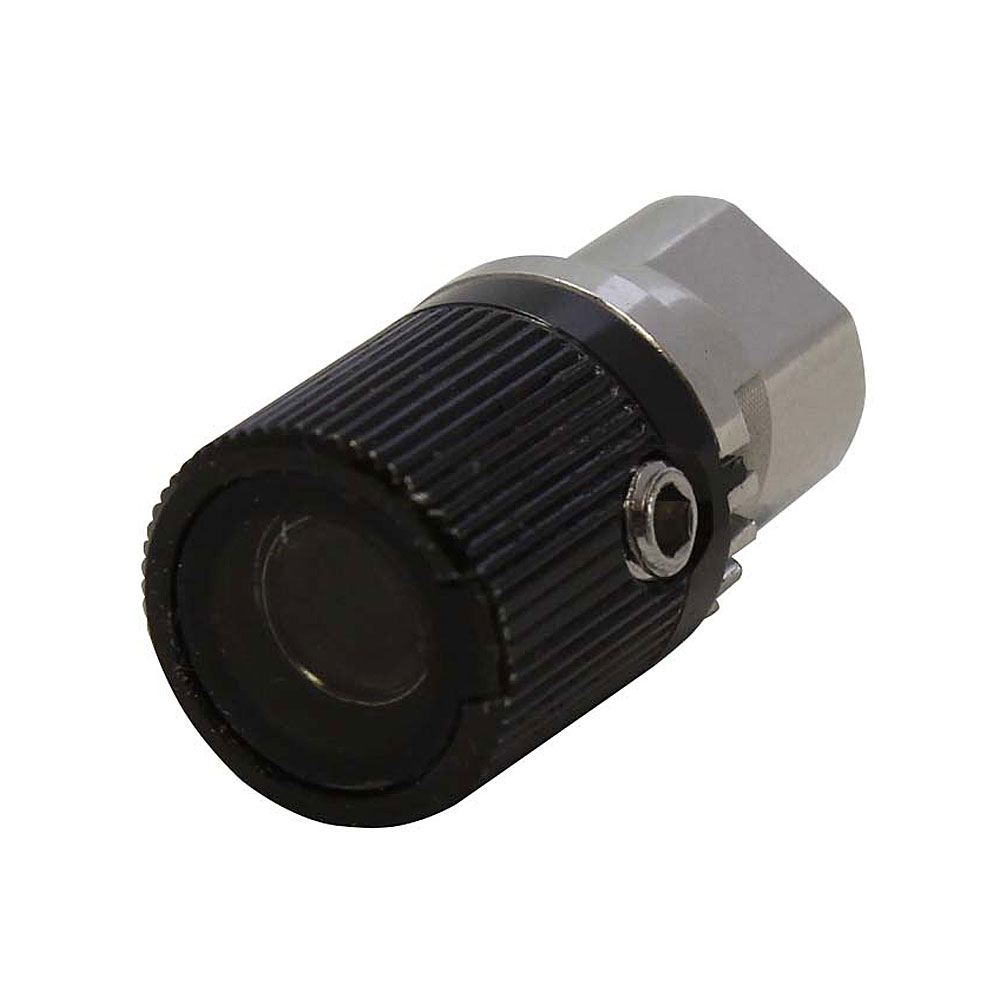

入光量可変ユニット
| CS-ND |
|
