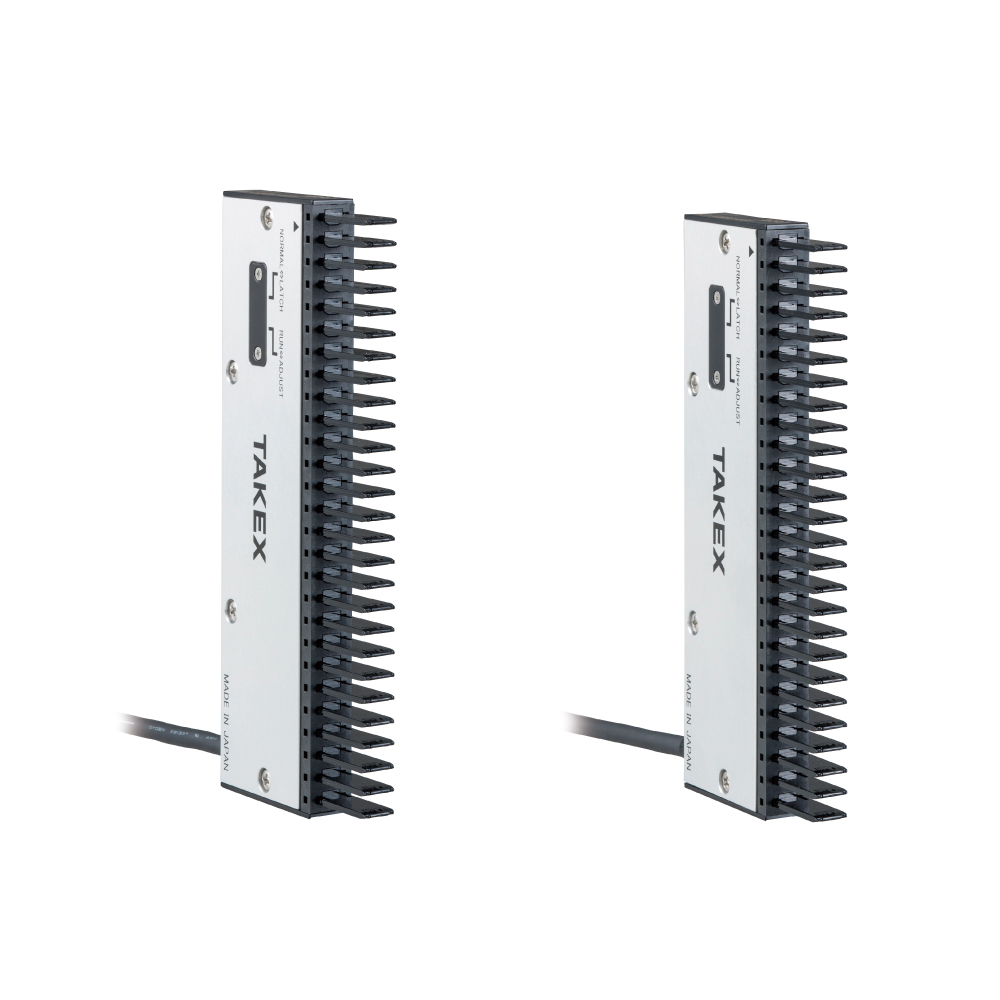

ASW-SG85H/86Hシリーズ
ウエハマッピングセンサ
- SiCウエハ・Siウエハ・半透明ウエハ・サファイアウエハを一括検出
- ノーマルモード・ラッチモードともに、透過率70%以下のウエハに対応
- SiウエハとSiCウエハの判別が可能
- ダウンロード
-
-
ASW-SG85H/86Hシリーズ ラインナップ
| 型式 | 種類 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 光源 | 接続方式 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|
ASW-SG85H
|
ウエハ検出 | DC24V | 透過形 | NPN | 赤外LED | コネクタ付きコード引出し式 | 半導体 | お問い合わせください | |||
|
ASW-SG85H-Y05
|
ウエハ検出 | DC24V | 透過形 | NPN | 赤外LED | コネクタ付きコード引出し式 | 半導体 | お問い合わせください | |||
|
ASW-SG86H
|
ウエハ検出 | DC24V | 透過形 | NPN | 赤外LED | コネクタ付きコード引出し式 | 半導体 | お問い合わせください | |||
|
ASW-SG86H-Y05
|
ウエハ検出 | DC24V | 透過形 | NPN | 赤外LED | コネクタ付きコード引出し式 | 半導体 | お問い合わせください |

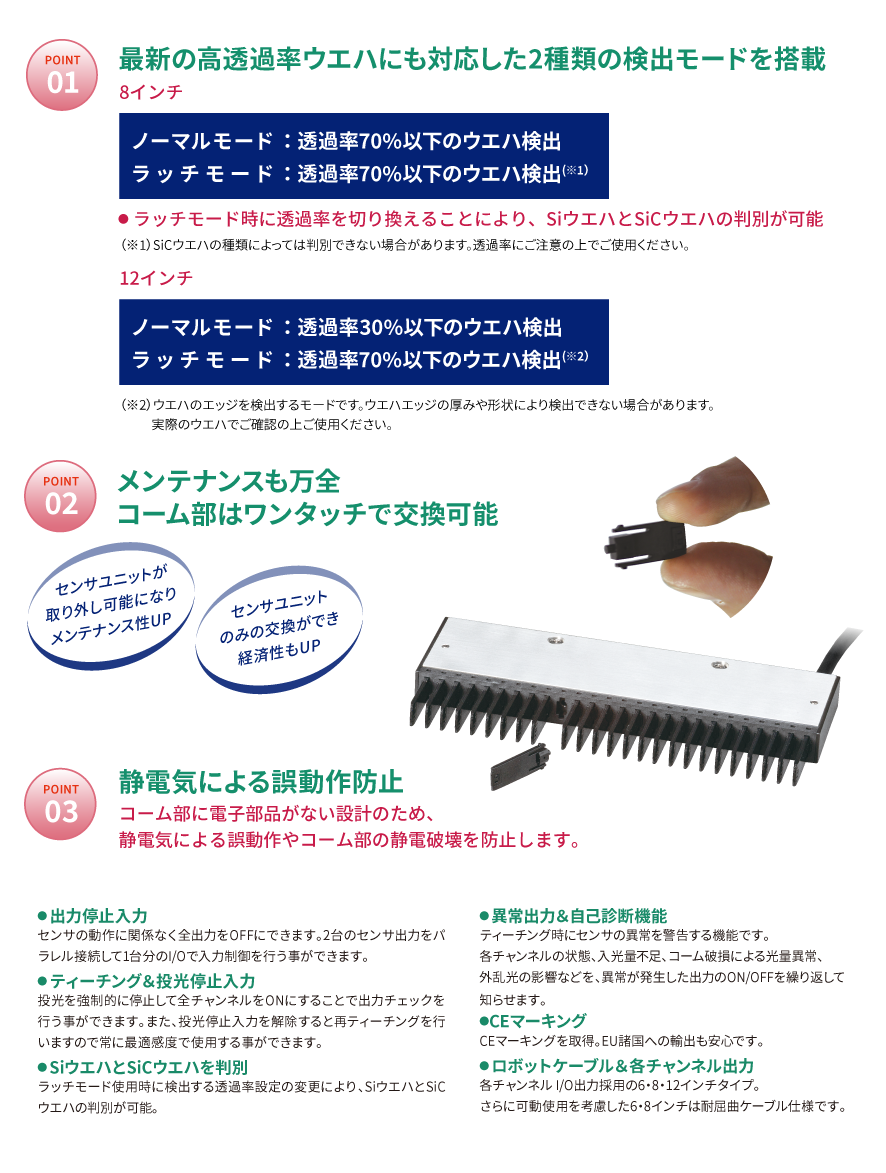

特長

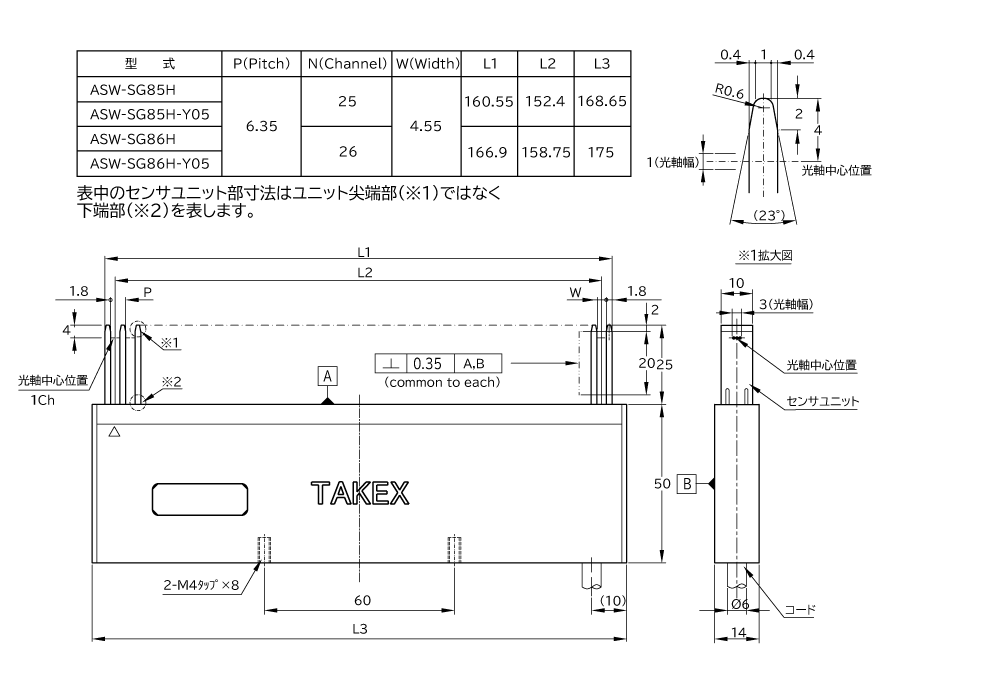

外形寸法図
ASW-SG85H
ASW-SG85H-Y05
ASW-SG86H
ASW-SG86H-Y05

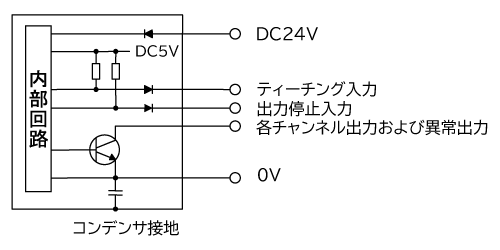

回路図/接続方法
入出力回路
※アルミケースと電源 0 V との間にはノイズ対策としてコンデンサが挿入されています。
