液体の有無検出、液面レベルを確実に検出!

検出条件に合わせて選択できるワイドバリエーション

光を検出媒体とする光電子センサは「透明な水」の検出は苦手としていました。
透過形液体検出用センサは、光が水分子に吸収される特性を持つ検出光源を採用し、「透明な水でも水分子に吸収されて遮光状態」となる“LED光吸収式”を検出原理に取り入れ、確実に液体検出を実現します。

検出原理:LED光吸収式

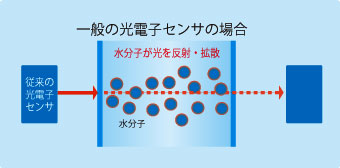

一般の光電子センサの場合

一般の透過形センサは、光が液中を通り抜けて検出が難しい。

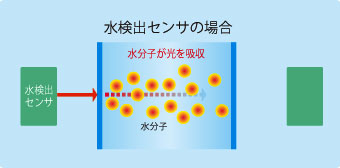

水検出センサの場合

透過形液体検出センサは、水分子に光が吸収、遮断されて、一般の透過形センサに比べてはるかに安定して検出します。

LED光吸収式は、透明な水や水を含む液体検出に適しています。

●LED光吸収式を動作原理とする

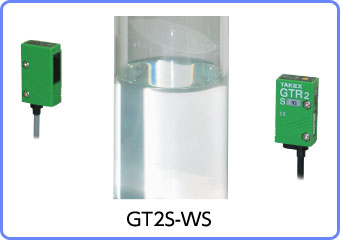

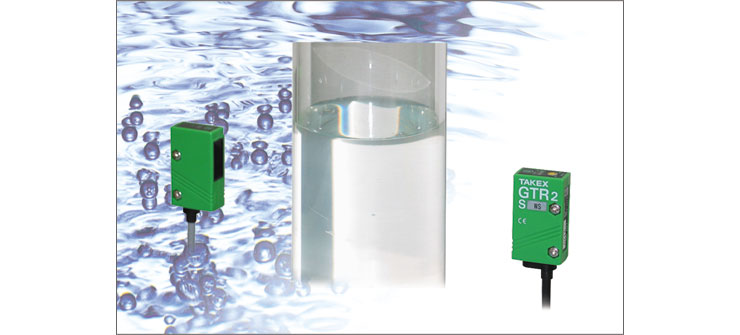

GT2S-WS
  • 本体は樹脂モールド製法で保護構造IP67。
    水のかかる環境でも安心して使用できます。
  • 透明、半透明パイプ内の透明液体を確実に検出。
  • 泡や気泡による影響を防ぐ感度ボリウムを装備しています。
F70A-WS
  • 検出ヘッドが小さく狭いスペースでの使用に最適。
  • アンプルや点滴パック内の液体検出に最適です。
  • 組み合わせるファイバユニットにより透過形、反射形どちらにも使えます。

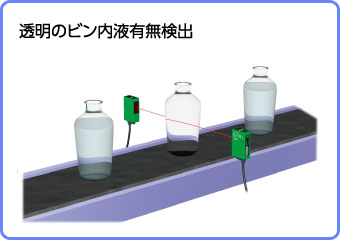

透明のビン内液有無検出 主な用途
  • アンプルや点滴パック、目薬などの液体の注入レベル検出。

LED光屈折式

LED光屈折式を動作原理とするセンサは、液体がある場合と液体が無い場合の液中での光の屈折による特性を検出原理に用いています。
パイプ内に液体が無い場合はパイプと空気の屈折率の差が大きいため、光はパイプ内側で反射して受光部に入光します。(図1)。パイプ内に液体がある場合はパイプと液体の屈折率の差が小さくなり、光が液中に放射され受光部に入光しません(図2)。このレンズ効果を利用して液体の有無検出をします。

原理

液体が無い場合(図1)
光がパイプ内側で反射し入光します。

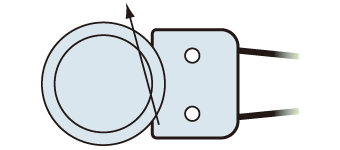

液体がある場合(図2)
光が液中へ通り抜け入光しません。

光の屈折を利用する“LED光屈折式”センサは、小型軽量の光学系で取り付けの自由度が高く、検出したい位置にコンパクトに取り付けができます。

LED光屈折式

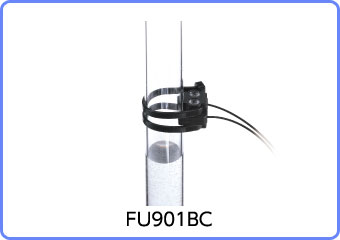

FU901BC
  • ファイバ式で超小型・軽量、パイプに直接取り付けられるので面倒な工事や調整は不要です。
  • 付属の結束バンドでパイプに簡単に取り付けられます。
  • 外径φ6mm~26mmのガラス・PFA等の透明または半透明のパイプに取り付け可能です。

パイプ内の液面レベル検出例

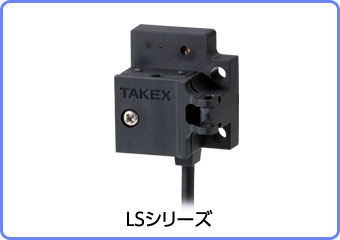

LSシリーズ
  • アンプ内蔵形では超小型。
  • 外径φ1.6mm~の極細パイプに取り付け可能。

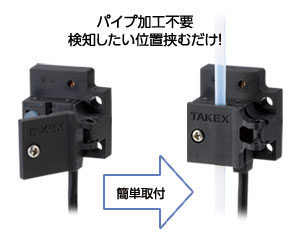

  • 検出したい位置にパイプを挟んで固定するだけの簡単取り付け。パイプの加工は一切不要。
  • 気泡、水泡の影響を軽減する感度ボリウム装備。
  • 医療器、小型分析器など組み込み用途に最適。

パイプ加工不要

液面接触式ファイバセンサ

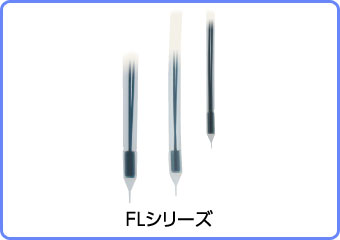

FLシリーズ
  • 設置の自由度の高いファイバ部を耐薬品性にすぐれたPFAで保護被覆し、屈折率の差を利用して液面検出を可能にしたファイバユニットです。
  • 水、油、薬品などほとんどの液体で使用可能。
  • 耐熱タイプは200℃まで使えます。
    耐久性、高性能を発揮し、液体のレベル制御に求められるあらゆるニーズを満たします。

液面のレベル制御例

静電容量式

静電容量式液体レベル検出センサは、液体が持っている固有の誘電率が、空気と異なっている事を利用した検出方式です。

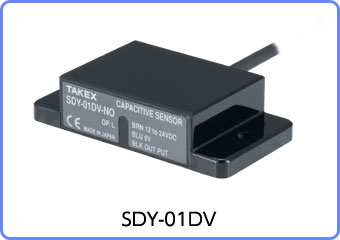

SDY-01DV
  • 容器内の材料に触れることなく液体の検出ができます。
  • 不透明やパイプや容器でも液体検出できます。
  • 容器内壁面の結露、濡れ、汚れなどで誤動作しにくい、ガード電極構造。
  • 液体と非接触で検出するので、液体の汚れなどの影響を受けません。間接検出に最適です。
  • 多回転感度ボリウム搭載で調整が容易。
  • 洗浄器や医療用機器、ビールサーバーなど。
  • パイプ内液体検出など間接検出に最適。

パイプ内の液体検出例

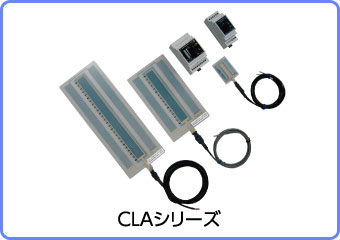

CLAシリーズ

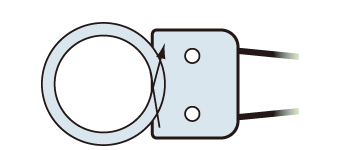

  • 非金属容器やゲージ管などの側面に電極を巻き付けるだけで、容器内の材料に触れることなく液体レベル検出が可能。
  • 耐熱100℃、耐熱・耐薬品性に優れたセンサヘッドも準備。
  • アナログ出力装備。
  • 基準値設定はティーチング式。
  • 1台のアンプで上限・下限の2出力(ON-OFF)を個別に任意で設定可能。

ゲージ管内の液面制御例

電極の任意の範囲でアナログ出力が得られます。
アナログ出力の範囲で上限下限(ON-OFF出力)が設定できます。

おすすめの製品ラインアップ

CLAシリーズ

CLAシリーズ
静電容量形 液体レベルセンサ

  • 透明フィルムの電極で、容器内の材料に触れることなく液体レベル検出が可能
    • 非金属容器やゲージ管などの側面に電極を巻き付けるだけで、液体レベルが検出できます。
    • 耐熱100℃。耐熱・耐薬品性に優れたセンサヘッドも準備。
    • 1台のアンプで上限・下限の2出力(ON-OFF)個別に任意で設定可能
    • アナログ出力装備
    • 基準値設定はティーチング式
この製品を詳しく見る

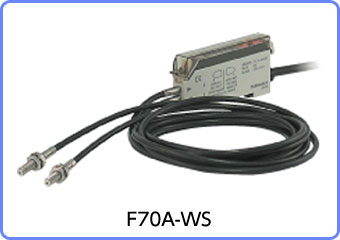

F70A-WS

F70A-WS
ファイバ形水検出用センサLED光吸収式

  • 検出ヘッドが小さく狭いスペースでの使用に最適です。
    • アンプルや点滴パック内の液体検出に最適です。
    • 組合わせるファイバユニットにより透過形、反射形どちらにも使えます。
この製品を詳しく見る
FU901BC

FU901BC
光軸屈折形液面検出用ファイバユニット

  • 工事不要で取付簡単・確実検出
  • ファイバ式で超小型・軽量 付属の結束バンドでパイプに直接取り付け可能
  • 外径6~26mmのガラス・PFA等の透明、または半透明のパイプに取り付け可能
この製品を詳しく見る
GT2-WS/GT2S-WS

GT2-WS/GT2S-WS
水検出用センサ LED 光吸収式

  • 水分子に吸収される波長光源を採用。
    • 透明な水も確実に検出。
  • IP67 の保護構造。
    • 樹脂モールド製法。
この製品を詳しく見る
SDYシリーズ

SDYシリーズ
静電容量形 液体検出用レベルセンサ

  • 容器内の材料に触れることなく液体の検出が可能
    • 非金属容器やパイプ、チューブ内の液体レベルが検出できます。(別売でアタッチメントを用意しています。)
    • 容器内壁面の結露、濡れ、汚れなどで誤動作しにくい、ガード電極構造。
    • 多回転感度ボリウム搭載で調整が容易。
この製品を詳しく見る
