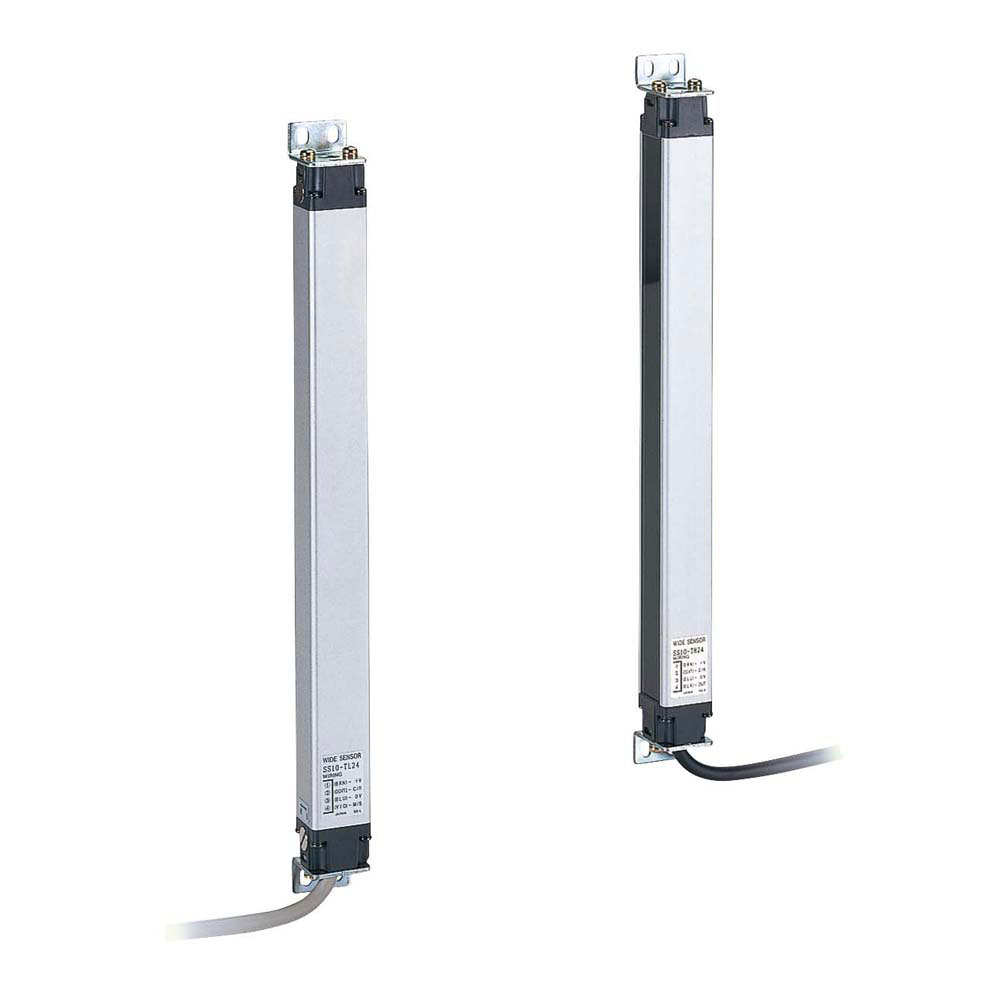

SS10シリーズ
スリムタイプ ワイドエリアセンサ

  • 光軸ピッチ10mm
  • 接近設置時の相互干渉防止機能付き(M/S切換動作)
規格・検定
  • CE マーク
ダウンロード

SS10シリーズ ラインナップ

型式 種類 検出方式 検出距離min(mm) 検出距離(mm) 検出物体径(φmm) 光軸ピッチ(mm) 検出幅(mm) 出力モード 標準価格(¥) ダウンロード
SS10-T16
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 150 NPN 88000
SS10-T24
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 230 NPN 116000
SS10-T32
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 310 NPN 142000
SS10-T48
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 470 NPN 196000
SS10-T64
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 630 NPN 250000
SS10-T80
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 790 NPN 305000
SS10-T96
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 950 NPN 359000
SS10-T16-PN
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 150 PNP 88000
SS10-T24-PN
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 230 PNP 116000
SS10-T32-PN
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 310 PNP 142000
SS10-T48-PN
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 470 PNP 196000
SS10-T64-PN
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 630 PNP 250000
SS10-T80-PN
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 790 PNP 305000
SS10-T96-PN
仕様を見る
ワイドエリアセンサ 透過形 2000 17.0 10.0 950 PNP 359000

外形寸法図

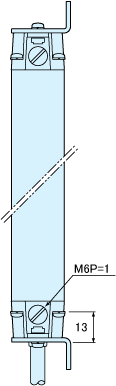

(代表例として受光器を示します。投光器は取付金具が逆になります。)

シリーズ共通背面

回路図/接続方法

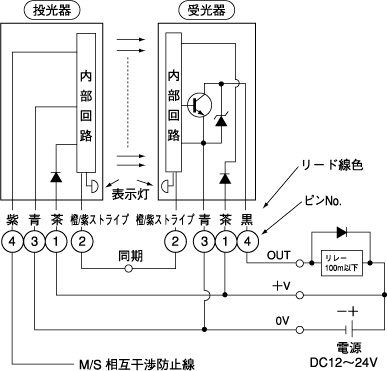

NPN出力

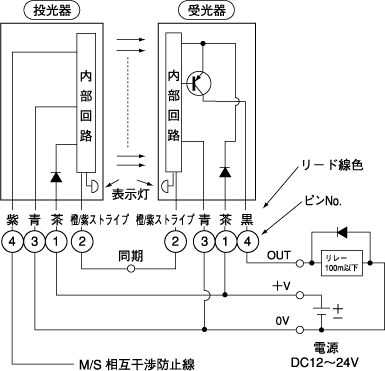

PNP出力

  • 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
  • 相互干渉防止機能を使用しない場合は、M/S 相互干渉防止線(紫)は無接続とし、他のコードに接触しないようにしてください。

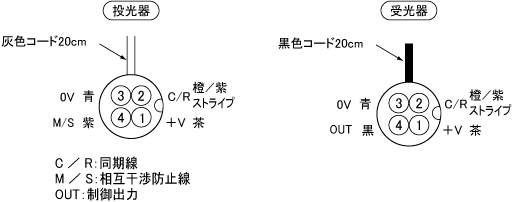

コネクタのピン配置

ゴム・プラスチック

不透明シートの穴や破れ検出

O/A動作切り換えのできるエリアセンサでは1光軸入光オン検出により、穴や破れ検出ができます。

オプション

コネクタ付コード

オプション写真

コネクタ付きコードSS-H5L-SS-H5R

種類 コネクタ付きコード(付属品)
型式 SS-H5
長さ 5m
内容 (外径φ6.8mm)コード0.5mm2 X 4 芯
外皮:投光器用(灰色)受光器用(黒色)
価格(¥) 7,000
