製品情報

SS40シリーズ
スリムタイプ ワイドエリアセンサ

  • 光軸ピッチ40mm
  • 接近設置時の相互干渉防止機能付き(M/S切換動作)
  • このクラス最長の7mを実現
規格・検定
  • CE マーク
  • cMETusマーク
ダウンロード

SS40シリーズ ラインナップ

型式 種類 検出方式 検出距離min(mm) 検出距離(mm) 検出物体径(φmm) 光軸ピッチ(mm) 検出幅(mm) 出力モード 標準価格(¥) ダウンロード
SS40-T4
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 120 NPN 47000
SS40-T6
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 200 NPN 55000
SS40-T8
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 280 NPN 63000
SS40-T10
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 360 NPN 74000
SS40-T12
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 440 NPN 83000
SS40-T16
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 600 NPN 101000
SS40-T20
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 760 NPN 120000
SS40-T24
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 920 NPN 140000
SS40-T4-PN
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 120 PNP 47000
SS40-T6-PN
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 200 PNP 55000
SS40-T8-PN
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 280 PNP 63000
SS40-T10-PN
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 360 PNP 74000
SS40-T12-PN
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 440 PNP 83000
SS40-T16-PN
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 600 PNP 101000
SS40-T24-PN
仕様を見る
ワイドエリアセンサ 透過形 7000 52.0 40.0 920 PNP 140000

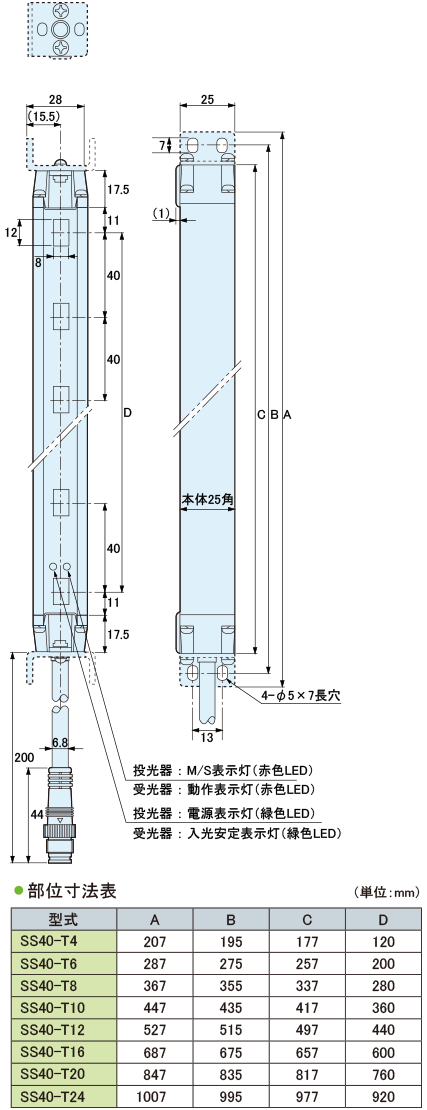

外形寸法図

外形寸法図

(代表例として受光器を示します。投光器は取付金具が逆になります。)

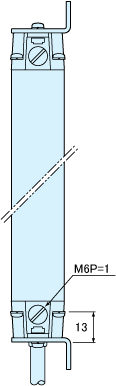

シリーズ共通背面

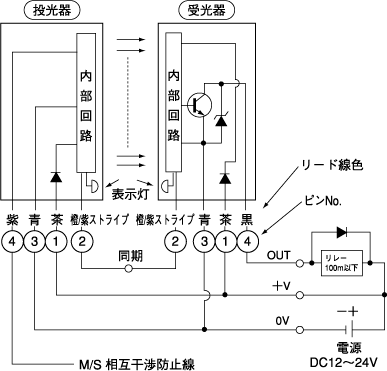

回路図/接続方法

NPN出力

PNP出力

  • 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
  • 相互干渉防止機能を使用しない場合は、M/S 相互干渉防止線(紫)は無接続とし、他のコードに接触しないようにしてください。

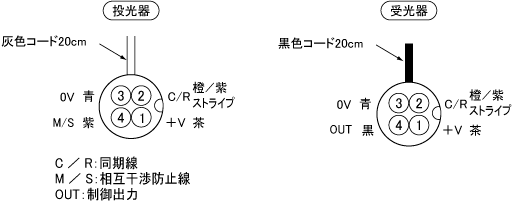

コネクタのピン配置

ゴム・プラスチック

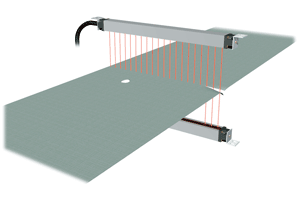

不透明シートの穴や破れ検出

O/A動作切り換えのできるエリアセンサでは1光軸入光オン検出により、穴や破れ検出ができます。

etc.

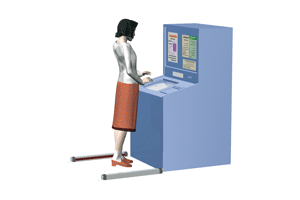

人の残留検出

CD コーナーで閉店時、残留状態を確認します。

安全

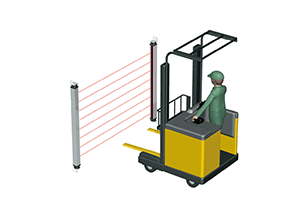

搬送台車の進入確認

通過検出や進入検出など比較的大きなワーク検出に最適です。

オプション

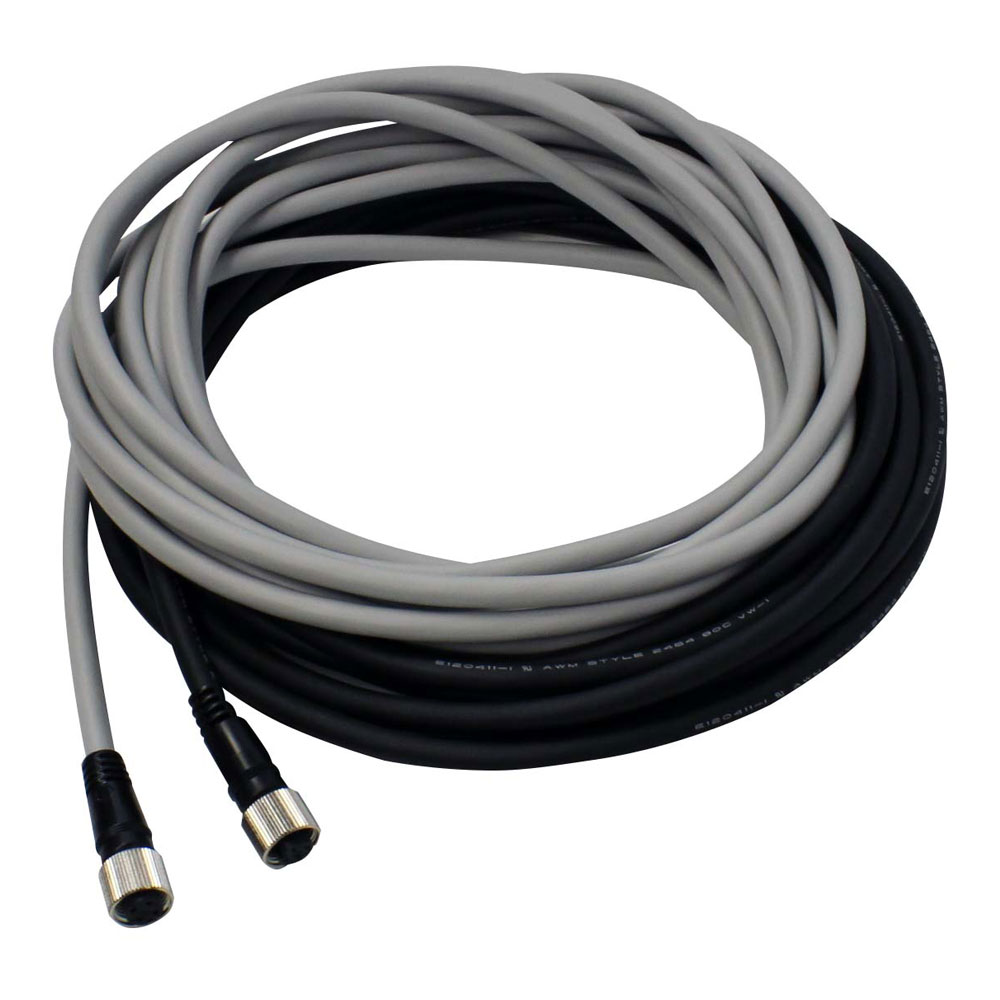

コネクタ付コード

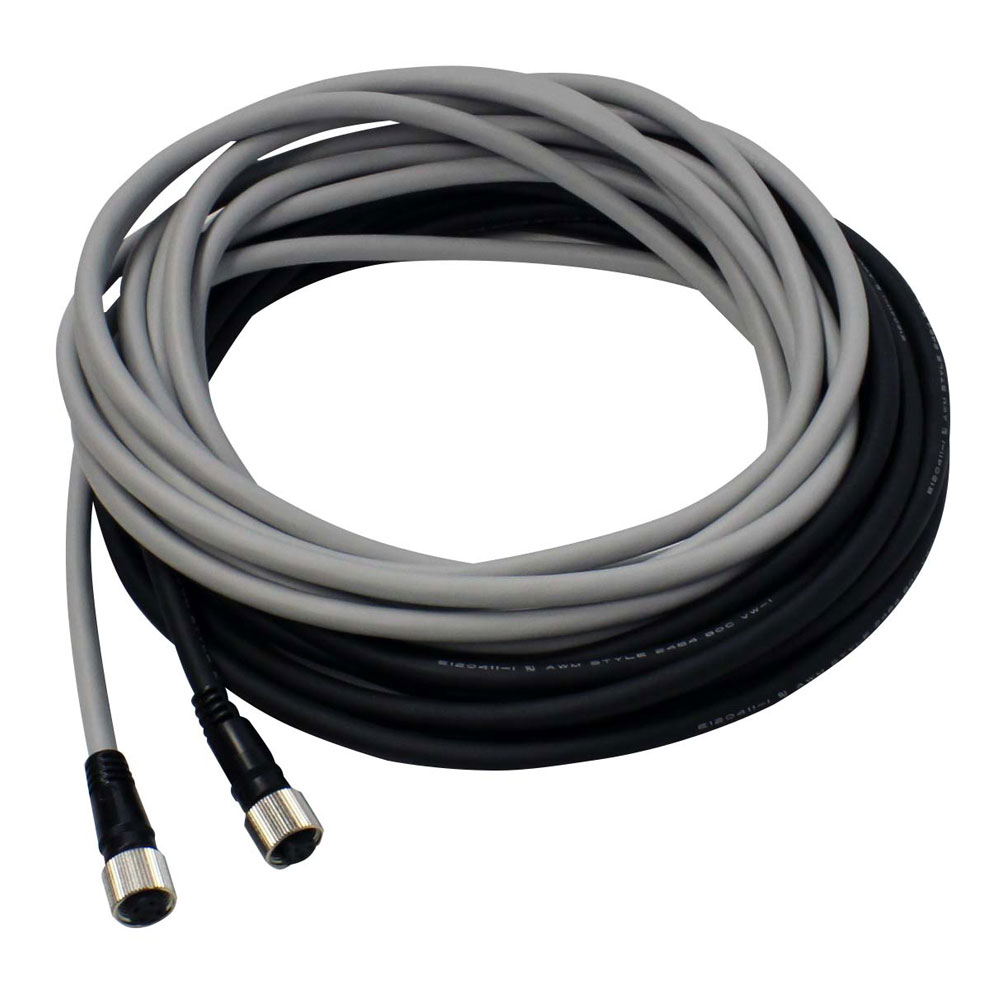

オプション写真

コネクタ付きコードSS-H5L-SS-H5R

種類 コネクタ付きコード(付属品)
型式 SS-H5
長さ 5m
内容 (外径φ6.8mm)コード0.5mm2 X 4 芯
外皮:投光器用(灰色)受光器用(黒色)
価格(¥) 7,000
オプション写真

コネクタ付きコードSS-H10L-SS-H10R

種類 コネクタ付きコード
型式 SS-H10
長さ 10m
内容 (外径φ6.8mm)コード0.5mm2 X 4 芯
外皮:投光器用(灰色)受光器用(黒色)
価格(¥) 10,000
