GNシリーズ
小型・機器組込用 アンプ内蔵形光電子センサ

GNシリーズ
  • アンプ内蔵形光電子センサのニュータイプ
  • スリムでコンパクトなサイドオンタイプ
    • 軽量、小型
      省スペース、薄型ですから、取り付け場所を選びません。
    • 塵やほこりの付きにくいフラットレンズ採用。
      余裕のハイパワー（検出距離10m）で安定性抜群です。
    • 視認性に優れた高輝度表示灯装備。
      離れた場所からでも動作確認が容易です。
規格・検定
  • CE マーク
  • cULTus LISTEDマーク
ダウンロード

GNシリーズ ラインナップ

型式 操作電源 検出方式 検出距離min（mm） 検出距離（mm） 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 標準価格（￥） ダウンロード
GN-T10CR
仕様を見る 		DC12～24V 透過形 10000.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,800
GN-T10CRPN
仕様を見る 		DC12～24V 透過形 10000.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		10,900
GN-T7C
仕様を見る 		DC12～24V 透過形 7000.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,800
GN-T7CPN
仕様を見る 		DC12～24V 透過形 7000.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,800
GN-M2CR
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1300.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,500
GN-M2CRPN
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1300.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,500
GN-R40CR
仕様を見る 		DC12～24V 拡散反射形 400.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		8,800
GN-R40CRPN
仕様を見る 		DC12～24V 拡散反射形 400.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		8,800
GN-R30C
仕様を見る 		DC12～24V 拡散反射形 300.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		8,800
GN-R30CPN
仕様を見る 		DC12～24V 拡散反射形 300.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		8,800
GN-R7C
仕様を見る 		DC12～24V 拡散反射形 70.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		8,800
GN-R7CPN
仕様を見る 		DC12～24V 拡散反射形 70.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		8,800
GN-Z3CR
仕様を見る 		DC12～24V 限定反射形 3.00 30.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,500
GN-Z3CRPN
仕様を見る 		DC12～24V 限定反射形 3.00 30.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,500
GN-Z3C
仕様を見る 		DC12～24V 限定反射形 1.00 40.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,500
GN-Z3CPN
仕様を見る 		DC12～24V 限定反射形 1.00 40.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,500
GN-T10CR-J
仕様を見る 		DC12～24V 透過形 10000.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		10,800
GN-T10CRPN-J
仕様を見る 		DC12～24V 透過形 10000.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		10,800
GN-T7C-J
仕様を見る 		DC12～24V 透過形 7000.00 NPN ダークオン
ライトオン 		赤外LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		10,800
GN-T7CPN-J
仕様を見る 		DC12～24V 透過形 7000.00 PNP ダークオン
ライトオン 		赤外LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		10,800
GN-M2CR-J
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1300.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		10,000
GN-M2CRPN-J
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1300.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		10,000
GN-R40CR-J
仕様を見る 		DC12～24V 拡散反射形 400.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,300
GN-R40CRPN-J
仕様を見る 		DC12～24V 拡散反射形 400.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,300
GN-R30C-J
仕様を見る 		DC12～24V 拡散反射形 300.00 NPN ダークオン
ライトオン 		赤外LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,300
GN-R30CPN-J
仕様を見る 		DC12～24V 拡散反射形 300.00 PNP ダークオン
ライトオン 		赤外LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,300
GN-R7C-J
仕様を見る 		DC12～24V 拡散反射形 70.00 NPN ダークオン
ライトオン 		赤外LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,300
GN-R7CPN-J
仕様を見る 		DC12～24V 拡散反射形 70.00 PNP ダークオン
ライトオン 		赤外LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		9,300
GN-Z3CR-J
仕様を見る 		DC12～24V 限定反射形 3.00 30.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		12,000
GN-Z3CRPN-J
仕様を見る 		DC12～24V 限定反射形 3.00 30.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		12,000
GN-Z3C-J
仕様を見る 		DC12～24V 限定反射形 1.00 40.00 NPN ダークオン
ライトオン 		赤外LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		12,000
GN-Z3CPN-J
仕様を見る 		DC12～24V 限定反射形 1.00 40.00 PNP ダークオン
ライトオン 		赤外LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
精密機械・電子部品 		12,000

特長

ピンホール板について

検出物体径を小さくしたり、動作幅を小さくする事ができます。
なお、感度調整用ボリウムを併用すれば、より小さな物体や、透明に近い物体を検出することも可能です。

外形寸法図

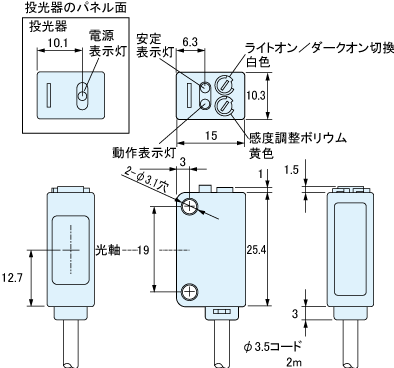

コード引出し式の全機種

上図は受光器です。投光器はパネル面が異なります。

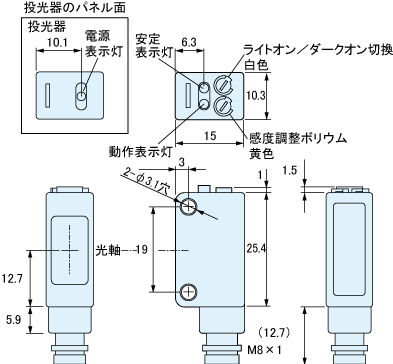

コネクタ式（− J）の全機種

上図は受光器です。投光器はパネル面が異なります。

コード引出し式の全機種

上図は受光器です。投光器はパネル面が異なります。

回路図/接続方法

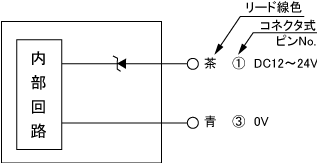

透過形の投光器

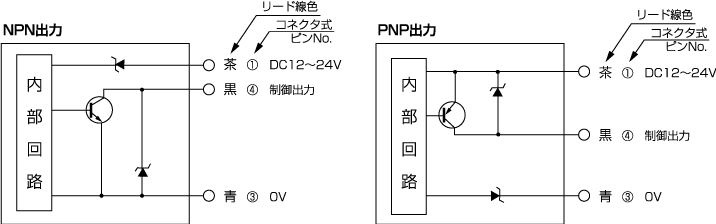

透過形の受光器／偏光リフレクタ形／拡散反射形／限定反射形

  • 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
    コードを延長する時はなるべく太い線（0.3mm^2 以上）を使用してください。

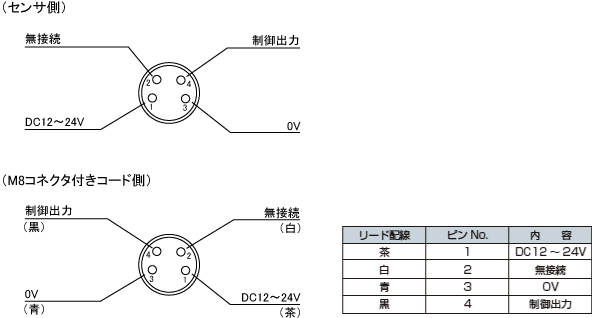

M8 コネクタ式のピン配列と接続

  • M8 コネクタ式
    別途、接続方式がM8 コネクタ式を全機種に用意しています。
    詳細は定格／性能／仕様をご覧ください。

サニタリー・娯楽

自動蛇口用センサ

手を入れると水が出ます。

物流

ＡＧＶ台車への信号伝送

無人台車の到着を検出します。
偏光リフレクタ形のため、片側配線で取り付けが容易です。

オプション

ピンホールプレート

オプション写真

ピンホール板GNP1

dimLink
種類 ピンホール板（透過形専用）
ピンホール径 φ1mm
装着時の検出距離 赤色LEDタイプ：400mm
赤外LEDタイプ：300mm
材質 SUS
標準価格（￥） 850/1枚
オプション写真

ピンホール板GNP2
種類 ピンホール板（透過形専用）
ピンホール径 φ2mm
装着時の検出距離 赤色LEDタイプ：1m
赤外LEDタイプ：1m
材質 SUS
標準価格（￥） 850/1枚
オプション写真

ピンホール板GNP3
種類 ピンホール板（透過形専用）
ピンホール径 φ3mm
装着時の検出距離 赤色LEDタイプ：3m
赤外LEDタイプ：2.5m
材質 SUS
標準価格（￥） 850/1枚
オプション写真

ピンホール板GNP5-1
種類 ピンホール板（透過形専用）
ピンホール径 5X1mm
装着時の検出距離 赤色LEDタイプ：2m
赤外LEDタイプ：1.7m
材質 SUS
標準価格（￥） 850/1枚

干渉防止フィルタ

オプション写真

干渉防止フィルタGN-PFA

dimLink
種類 干渉防止フィルタ（透過形専用）
偏光方向 縦偏光
装着時の検出距離 赤色LEDタイプ：5m（赤色LEDタイプのみ使用可能）
標準価格（￥） 2,300/2枚
オプション写真

干渉防止フィルタGN-PFB
種類 干渉防止フィルタ（透過形専用）
偏光方向 横偏光
装着時の検出距離 赤色LEDタイプ：5m（赤色LEDタイプのみ使用可能）
標準価格（￥） 2,300/2枚

コネクタ付コード

オプション写真

M8 コネクタ付きコードFBC-4R2S

dimLink
種類 M8 コネクタ付コード
適合機種 M8コネクタタイプ用
形状 ストレート形 4芯（投受光器共通）
コード長 2m
標準価格（￥） 2,300
オプション写真

M8 コネクタ付きコードFBC-4R2L

dimLink
種類 M8 コネクタ付きコード
適合機種 M8コネクタタイプ用
形状 アングル形 4芯（投受光器共通）
コード長 2m
標準価格（￥） 2,500

保護カバー

オプション写真

保護カバーGN-PCB1

dimLink
種類 保護カバー
付属品 ねじ2本、板ナット1個
材質 SUS
標準価格（￥） 3,300
用途 コード引出し式用
オプション写真

保護カバーGN-PCB2

dimLink
種類 保護カバー
付属品 ねじ2本、板ナット1個
材質 SUS
標準価格（￥） 3,300
用途 コード引出し式用

リフレクタ

オプション写真

リフレクタK-71

dimLink
種類 リフレクタ（偏光リフレクタ使用可）
有効反射面積 約30X18mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用（接着も可）
材質 ミラー：アクリル、ベース：耐熱ABS
付属品 ねじ2本、ナット2個
外形 43X23mm
検出物体径 φ40mmの不透明体
検出距離 0.1～2m
標準価格（￥） 750
検出距離 0.03～1.3m
オプション写真

リフレクタK-7

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約56X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 ミラー：アクリル、ベース：耐熱ABS
外形 60X40mm
検出物体径 φ75mmの不透明体
検出距離 0.01～2m
オプション写真

リフレクタS-25

dimLink
種類 リフレクタ（偏光リフレクタ使用可）
有効反射面積 φ18.5X25枚/1シート
取付方法 接着、裏面に接着剤が付いています。
価格（￥） 600
検出距離 50～600mm
オプション写真

リフレクタS-510G

dimLink
有効反射面積 100X50mm
種類 リフレクタ
取付方法 接着、裏面に接着剤が付いています。
価格（￥） 1,800
検出距離 0.05～1m

リフレクタ・取付金具

オプション写真

G-K7B

dimLink
種類 保護カバー（K-7、K-71リフレクタ用）
付属品 ねじ2本
材質 SUS
標準価格（￥） 2,400
オプション写真

GN-B1

dimLink
種類 コード引出し式専用取付金具
付属品 ねじ2本・板ナット1個
材質 SUS
標準価格（￥） 300
