UMシリーズ
ウルトラ・ミニ アンプ内蔵形光電子センサ

  • ウルトラミニサイズ(極薄・極小)
  • 1mの長距離設定も可能
  • 小型機器組込みに最適
    • アンプ内蔵形で極薄の厚さ3.5㎜!
      体積極小…0.8㎝3以下
      体積比……約1/5(当社比)
    • ローコスト。
    • 光源は投光スポットが確認できる赤色LED。
    • 安定表示灯、動作表示灯つき。
    • 小規模FAからトータルFAまで、広い使用範囲。
規格・検定
  • CE マーク
ダウンロード

UMシリーズ ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥) ダウンロード
UM-T15T
仕様を見る
DC24V 透過形 150.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T15DT
仕様を見る
DC24V 透過形 150.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T15TV
仕様を見る
DC24V 透過形 150.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T15DTV
仕様を見る
DC24V 透過形 150.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T15DTVP
仕様を見る
DC24V 透過形 150.00 PNP ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
UM-T50DT
仕様を見る
DC24V 透過形 500.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T50DTP
仕様を見る
DC24V 透過形 500.00 PNP ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50TV
仕様を見る
DC24V 透過形 500.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50DTV
仕様を見る
DC24V 透過形 500.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50DTVP
仕様を見る
DC24V 透過形 500.00 PNP ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
UM-T50S
仕様を見る
DC24V 透過形 500.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T50SP
仕様を見る
DC24V 透過形 500.00 PNP ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50DS
仕様を見る
DC24V 透過形 500.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T50DSP
仕様を見る
DC24V 透過形 500.00 PNP ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50SV
仕様を見る
DC24V 透過形 500.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50SVP
仕様を見る
DC24V 透過形 500.00 PNP ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50DSV
仕様を見る
DC24V 透過形 500.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50DSVP
仕様を見る
DC24V 透過形 500.00 PNP ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T100T
仕様を見る
DC24V 透過形 1000.00 NPN ライトオン 赤外LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T100TP
仕様を見る
DC24V 透過形 1000.00 PNP ライトオン 赤外LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T100DT
仕様を見る
DC24V 透過形 1000.00 NPN ダークオン 赤外LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T100DTP
仕様を見る
DC24V 透過形 1000.00 PNP ダークオン 赤外LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T100S
仕様を見る
DC24V 透過形 1000.00 NPN ライトオン 赤外LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-T100DS
仕様を見る
DC24V 透過形 1000.00 NPN ライトオン 赤外LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-R3T
仕様を見る
DC12~24V 拡散反射形 2.00 30.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
6800
UM-R3TP
仕様を見る
DC12~24V 拡散反射形 2.00 30.00 PNP ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-R3DT
仕様を見る
DC12~24V 拡散反射形 2.00 30.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
6800
UM-R3TV
仕様を見る
DC12~24V 拡散反射形 2.00 30.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-R3TVP
仕様を見る
DC12~24V 拡散反射形 2.00 30.00 PNP ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-R3DTV
仕様を見る
DC12~24V 拡散反射形 2.00 30.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-R5T
仕様を見る
DC12~24V 拡散反射形 2.00 50.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
6800
UM-R5DT
仕様を見る
DC12~24V 拡散反射形 2.00 50.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
6800
UM-R5TV
仕様を見る
DC12~24V 拡散反射形 2.00 50.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-R5TVP
仕様を見る
DC12~24V 拡散反射形 2.00 50.00 PNP ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-R5DTV
仕様を見る
DC12~24V 拡散反射形 2.00 50.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-Z3SV
仕様を見る
DC12~24V 限定反射形 5.00 30.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7800
UM-Z3SVP
仕様を見る
DC12~24V 限定反射形 5.00 30.00 PNP ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-Z3DSV
仕様を見る
DC12~24V 限定反射形 5.00 30.00 NPN ダークオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
8800
UM-T50T
仕様を見る
DC24V 透過形 500.00 NPN ライトオン 赤色LED IP64 コード引出し式 ウルトラミニ 半導体・液晶
精密機械・電子部品
7,800

特長

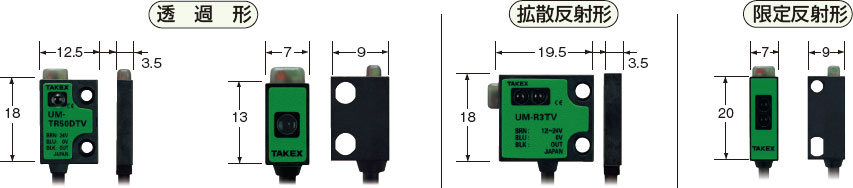

ウルトラミニサイズ(極薄・極小)

ウルトラミニサイズ(極薄・極小)

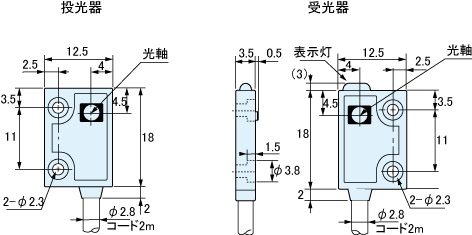

外形寸法図

UM-T15DT
UM-T15DTV(※1)

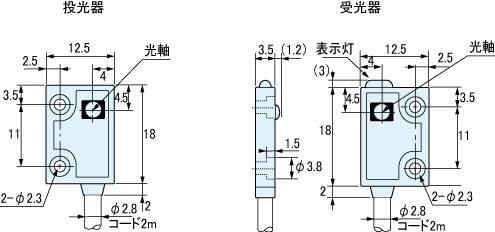

UM-T50DT・UM-T100DT
UM-T50DTV(※1)

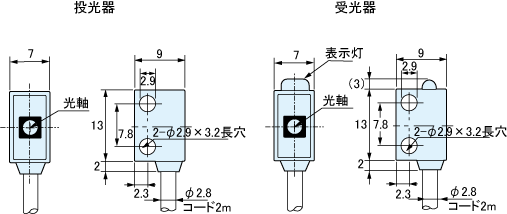

UM-T50DS
UM-T100DS

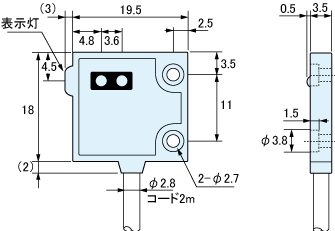

UM-R3T
UM-R3TV(※1)

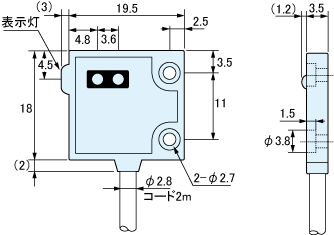

UM-R5T
UM-R5TV(※1)

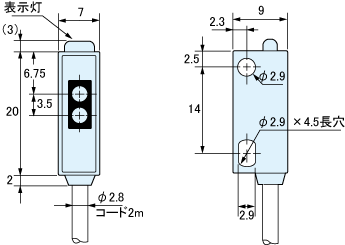

UM-Z3SV(※1)

(※1) 形式末尾に「V」の付いた機種は感度調整ボリウムがついたものです。なお、透過形は受光器側についています。

  • 取り付けは直接ねじ止めしてください。
  • 締め付けトルクは0.1N・m以下としてください。

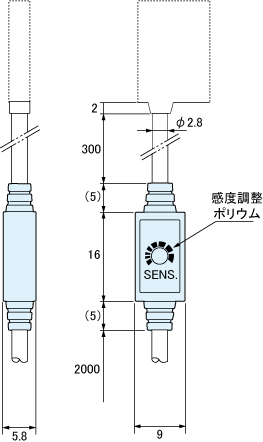

  • また、オプションとして中継感度ボリウム取付金具(形式:UM-V1)を用意しています。

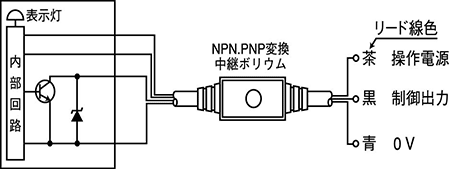

回路図/接続方法

NPN 出力

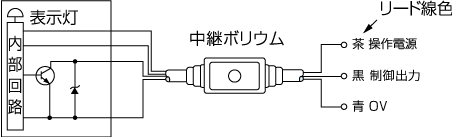

NPN 出力 SENS. 中継ボリウム付

PNP 出力 SENS. 中継ボリウム付

(代表例として透過形の受光器を示します。反射形の操作電源はDC12~24Vです。)
※透過形の投光器は電源線(茶:DC24V、青:0V)のみです。

半導体

レジスト液の残量検出

光が透過する容器越しにレジスト液で遮光して検出します。

半導体

透明スティック内のIC検出

超薄形センサをスティックとの間に設置して検出します。

金属加工

実装機内での基板検出

薄形のセンサを機器に組み込んで検出します。

電子部品実装

プリント基板検出

超薄型ですから、省スペース取り付けができ、機器に組み込んで基板を検出します。

家電・OA

FAX 用紙検出

機器組み込みに最適な薄形タイプを採用することで余分なスペースがなく、
安定検出する事ことが可能です。
