LDシリーズ
レーザ式 アンプ内蔵形光電子センサ

  • 極細ビームでハイパワーを実現
  • 赤色レーザで長距離・高精度検出
    • 検出距離と検出物体で選べるラインアップ。
    • 赤色レーザ光で投光スポットの位置確認が簡単。
    • 極細スポット光ですき間や小穴からの、微少物体の通過・有無確認やはみ出し検出に最適。
  • レーザ光線使用機器です。
    直接ビームを見ない、人体に向けないなど正しく安全にお使いください。
規格・検定
  • CE マーク
ダウンロード

LDシリーズ ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥) ダウンロード
LD-T20R
仕様を見る
DC12~24V 透過形 20000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20RPN
仕様を見る
DC12~24V 透過形 20000.00 PNP ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20R-P2
仕様を見る
DC12~24V 透過形 15000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20R-P1
仕様を見る
DC12~24V 透過形 7000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20RPN-P1
仕様を見る
DC12~24V 透過形 7000.00 PNP ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20R-P05
仕様を見る
DC12~24V 透過形 3000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20RPN-P05
仕様を見る
DC12~24V 透過形 3000.00 PNP ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20R-P03
仕様を見る
DC12~24V 透過形 700.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20RPN-P03
仕様を見る
DC12~24V 透過形 700.00 PNP ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20R-C1
仕様を見る
DC12~24V 透過形 20000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20RPN-C1
仕様を見る
DC12~24V 透過形 20000.00 PNP ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20R-C1-P2
仕様を見る
DC12~24V 透過形 10000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-T20R-C1-P1
仕様を見る
DC12~24V 透過形 5000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
33000
LD-M10R
仕様を見る
DC12~24V 偏光リフレクタ形 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
LD-M10RPN
仕様を見る
DC12~24V 偏光リフレクタ形 PNP ダークオン
ライトオン
赤色半導体レーザ IP67 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
LD-S20R
仕様を見る
DC12~24V バリアブルフォーカス反射形 30.00 300.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP66 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
31000
LD-S20RPN
仕様を見る
DC12~24V バリアブルフォーカス反射形 30.00 300.00 PNP ダークオン
ライトオン
赤色半導体レーザ IP66 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
31000
LD-S33R
仕様を見る
DC12~24V 限定反射形 200.00 400.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP66 コード引出し式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
45000
LD-T20R-J
仕様を見る
DC12~24V 透過形 20000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 M8コネクタ式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
34000
LD-T20RPN-J
仕様を見る
DC12~24V 透過形 20000.00 PNP ダークオン
ライトオン
赤色半導体レーザ IP67 M8コネクタ式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
34000
LD-T20R-C1-J
仕様を見る
DC12~24V 透過形 20000.00 NPN ダークオン
ライトオン
赤色半導体レーザ IP67 M8コネクタ式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
34000
LD-T20RPN-C1-J
仕様を見る
DC12~24V 透過形 20000.00 PNP ダークオン
ライトオン
赤色半導体レーザ IP67 M8コネクタ式 レーザ式 一般機械・物流
半導体・液晶
精密機械・電子部品
自動車・部品加工
34000

外形寸法図

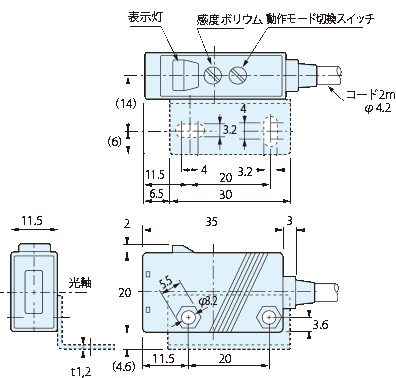

LD-T20R(-C1) シリーズ

上図は受光器です。投光器はパネル面が異なります。

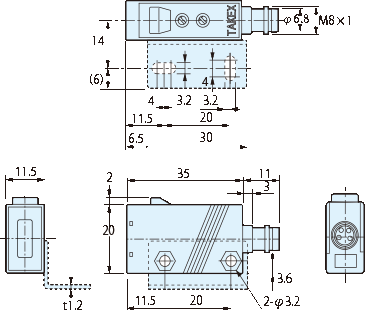

M8 コネクタタイプ(-J タイプ)

上図は受光器です。投光器はパネル面が異なります。

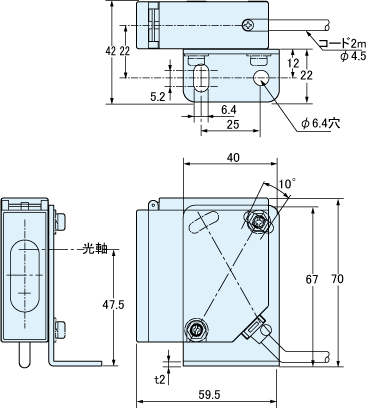

LD-S33R

取付金具装着図

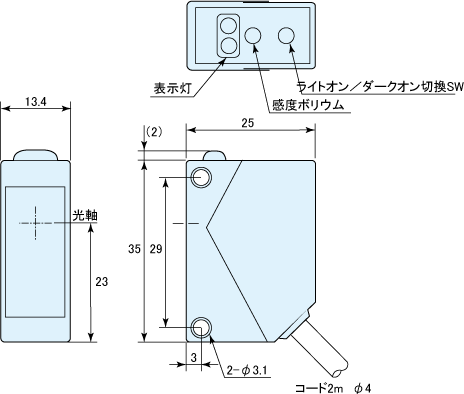

LD-M10R
LD-M10RPN

LD-S20R
LD-S20RPN

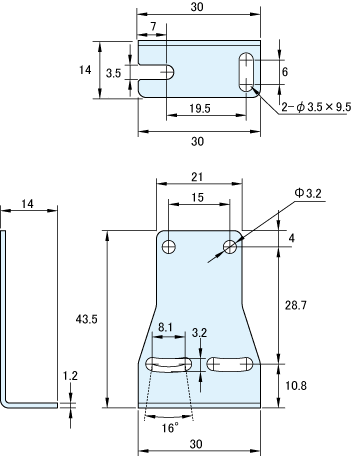

取付金具(付属品)

回路図/接続方法

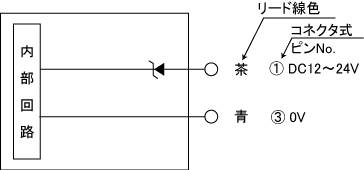

透過形の投光器

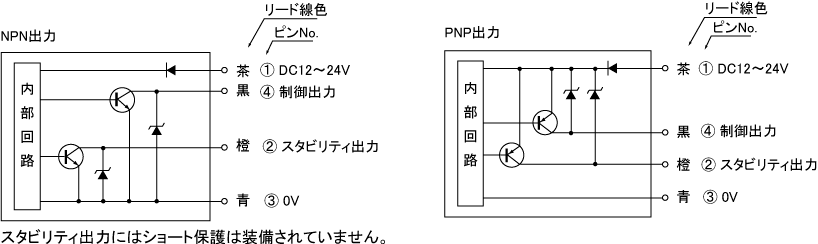

透過形の受光器

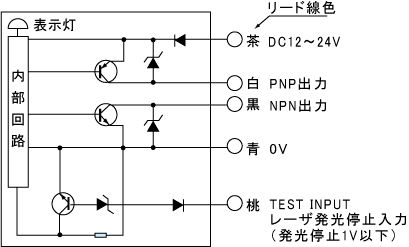

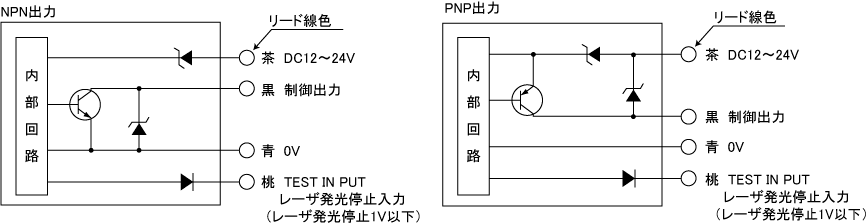

偏光リフレクタ形/拡散反射形

限定反射形

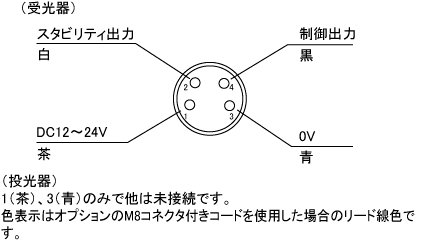

M8コネクタ式(-J)のピン配列と接続

  • この製品は、レーザの発光にスロースターター回路を採用しています。電源投入後及び、発光停止入力を使用しての短絡から開放時、約1秒後にレーザが点灯します。
  • 負荷短絡や過負荷状態になりますと、出力トランジスタがOFFになります。負荷の状態をご確認の上、電源を再投入してください。

半導体

リードフレーム上のチップ検出

可変スポット形の反射形レーザセンサでチップ部品の有無を検出します。

電子部品実装

テープフィーダーの浮き検出

小スポットレーザ光の透過形センサで、ワークの浮き上がりを検出します。

電子部品実装

ハイブリッド基板の有無検出

小スポットレーザ光で高精度位置決めをおこないます。

自動組立

溶接接合部の検出

溶接前のモーター胴部の接合部を検出します。
可変スポット光で距離に応じて最適に調整できます。

繊維

撚線の単線検出(切れ検出)

レーザの微細ビームで単線切れ検出をしています。

ゴム・プラスチック

ゴムキャップの検出

拡散反射形レーザセンサで金属棒の先端の黒ゴムキャップの有無を検出します。フォーカス可変形で距離に応じてスポット径が最適に絞れます。

印刷

ロール紙位置検出

ロール紙を印刷機械に装着するときの位置決め用です。
細いレーザビームが精度を上げます。

半導体

基板の有無検出

極細ビームで基板を検出します。

オプション

コネクタ付コード

オプション写真

M8 コネクタ付きコードFBC-4R2S

dimLink
種類 M8 コネクタ付コード
適合機種 M8コネクタタイプ用
形状 ストレート形 4芯(投受光器共通)
コード長 2m
価格(¥) 1,400
オプション写真

M8 コネクタ付きコードFBC-4R2L

dimLink
種類 M8 コネクタ付きコード
適合機種 M8コネクタタイプ用
形状 アングル形 4芯(投受光器共通)
コード長 2m
価格(¥) 1,400

保護カバー

オプション写真

保護カバーG-MTB2

dimLink
種類 取付金具兼用の堅牢な保護カバーです
付属品 ねじ2本、板ナット1個
材質 SUS
価格(¥) 1,000

リフレクタ

オプション写真

リフレクタK-15

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約55X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 アクリル
価格(¥) 1,200
オプション写真

リフレクタS-0503A

dimLink
種類 リフレクタ(偏光リフレクタ使用可)
有効反射面積 約24X24mm
取付方法 ねじ止め、M3ねじ使用
材質 ミラー:アクリル、ベース:ABS、取付板:SUS304
価格(¥) 3,500
検出距離 LD-M10R:0.5~7m
オプション写真

リフレクタK-72

dimLink
種類 リフレクタ(偏光リフレクタ使用可)
有効反射面積 約29X8mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
価格(¥) 450
検出距離 LD-M10R:1~5m
オプション写真

リフレクタK-MT4

dimLink
種類 リフレクタ
有効反射面積 35X35mm
検出距離 LD-M10R:1~7m
価格(¥) 560
オプション写真

リフレクタK-71

dimLink
種類 リフレクタ(偏光リフレクタ使用可)
有効反射面積 約30X18mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用(接着も可)
材質 ミラー:アクリル、ベース:耐熱ABS
付属品 ねじ2本、ナット2個
外形 43X23mm
検出物体径 φ40mmの不透明体
検出距離 0.1~2m
価格(¥) 360
検出距離 LD-M10R:3~5m
オプション写真

リフレクタK-7

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約56X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
外形 60X40mm
検出物体径 φ75mmの不透明体
価格(¥) 360
検出距離 LD-M10R:3~15m
