NAシリーズ
フルオープン端子台方式 電源一体形光電子センサ

  • 配線作業がしやすいフルオープン端子台
  • 世界中で使える操作電源
    • 鏡面体でも確実検知の偏光リフレクタ
    • 調整のしやすい赤色LED を採用
    • 独自開発のフォトIC の採用により、耐ノイズ性能が向上
規格・検定
  • CE マーク
ダウンロード

NAシリーズ ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥) ダウンロード
NA-T20R
仕様を見る
AC/DC24~240V 透過形 20000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
9500
NA-T20RF
仕様を見る
AC/DC24~240V 透過形 20000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
10400
NA-T20RA
仕様を見る
AC/DC24~240V 透過形 10000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
11500
NA-T20RB
仕様を見る
AC/DC24~240V 透過形 10000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
11500
NA-T20RFA
仕様を見る
AC/DC24~240V 透過形 10000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
12400
NA-T20RFB
仕様を見る
AC/DC24~240V 透過形 10000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
12400
NA-T30
仕様を見る
AC/DC24~240V 透過形 30000.00 リレー ダークオン
ライトオン
赤外LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
13000
NA-T30F
仕様を見る
AC/DC24~240V 透過形 30000.00 リレー ダークオン
ライトオン
赤外LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
13900
NA-M7R
仕様を見る
AC/DC24~240V 偏光リフレクタ形 30.00 7000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
9500
NA-M7RF
仕様を見る
AC/DC24~240V 偏光リフレクタ形 30.00 7000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
10400
NA-R10
仕様を見る
AC/DC24~240V 拡散反射形 1000.00 リレー ダークオン
ライトオン
赤外LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
9000
NA-R10F
仕様を見る
AC/DC24~240V 拡散反射形 1000.00 リレー ダークオン
ライトオン
赤外LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
9900

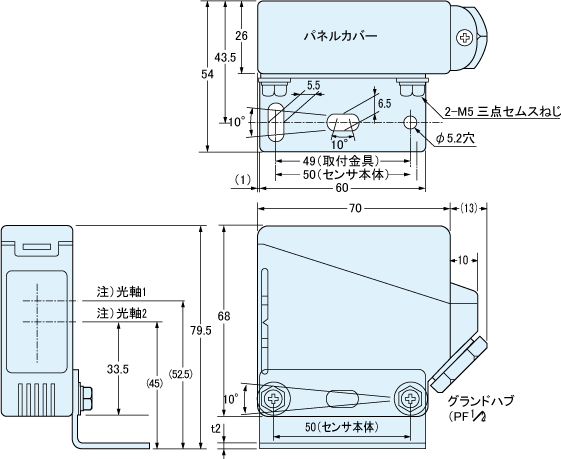

外形寸法図

取付金具(付属品)装着図

センサ本体と取付金具の締め付けトルクは0.8N・m以下としてください。

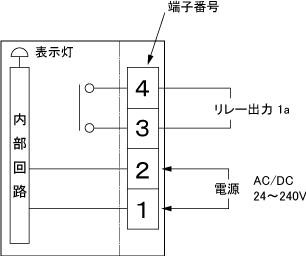

回路図/接続方法

(注)透過形の投光器は電源入力だけです。

自動組立

ホッパー内の材料レベル検出

透過形センサの光を窓ごしにポッパー内に通し、材料のたまるレベルの検出します。

自動組立

長さ判別による振り分け

センサを複数台使用して、カートンケースの長さ判別をしています。

搬送・交通

車両高さ検出

30mのハイパワーセンサで車両高さオーバーの警報を出します。

オプション

ピンホールシール

オプション写真

ピンホールシールAP35

適合機種 NA-T20R
NA-T20RF
NA-T30
NA-T30F
検出距離 NA-T20R、NA-T20RFの投・受光器の両方に装着した時の
φ3mm……1m
φ5mm……3.5m
価格(¥) 150/1枚

リフレクタ

オプション写真

リフレクタK-71

dimLink
種類 リフレクタ(偏光リフレクタ使用可)
有効反射面積 約30X18mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用(接着も可)
材質 ミラー:アクリル、ベース:耐熱ABS
付属品 ねじ2本、ナット2個
外形 43X23mm
検出物体径 φ40mmの不透明体
検出距離 0.1~2m
価格(¥) 360
適合機種 NA-M7R、NA-M7RF
検出距離 0.03~3.5m
オプション写真

リフレクタS-510G

dimLink
有効反射面積 100X50mm
種類 リフレクタ
取付方法 接着、裏面に接着剤が付いています。
価格(¥) 1,200
適合機種 NAM7R、NA-M7RF
検出距離 0.1~4m

ブッシングゴム

オプション写真

ブッシングゴムJV7

種類 ブッシングゴム
適合機種 全機種
適合コード径 φ6~8mm
価格(¥) 100/1個
