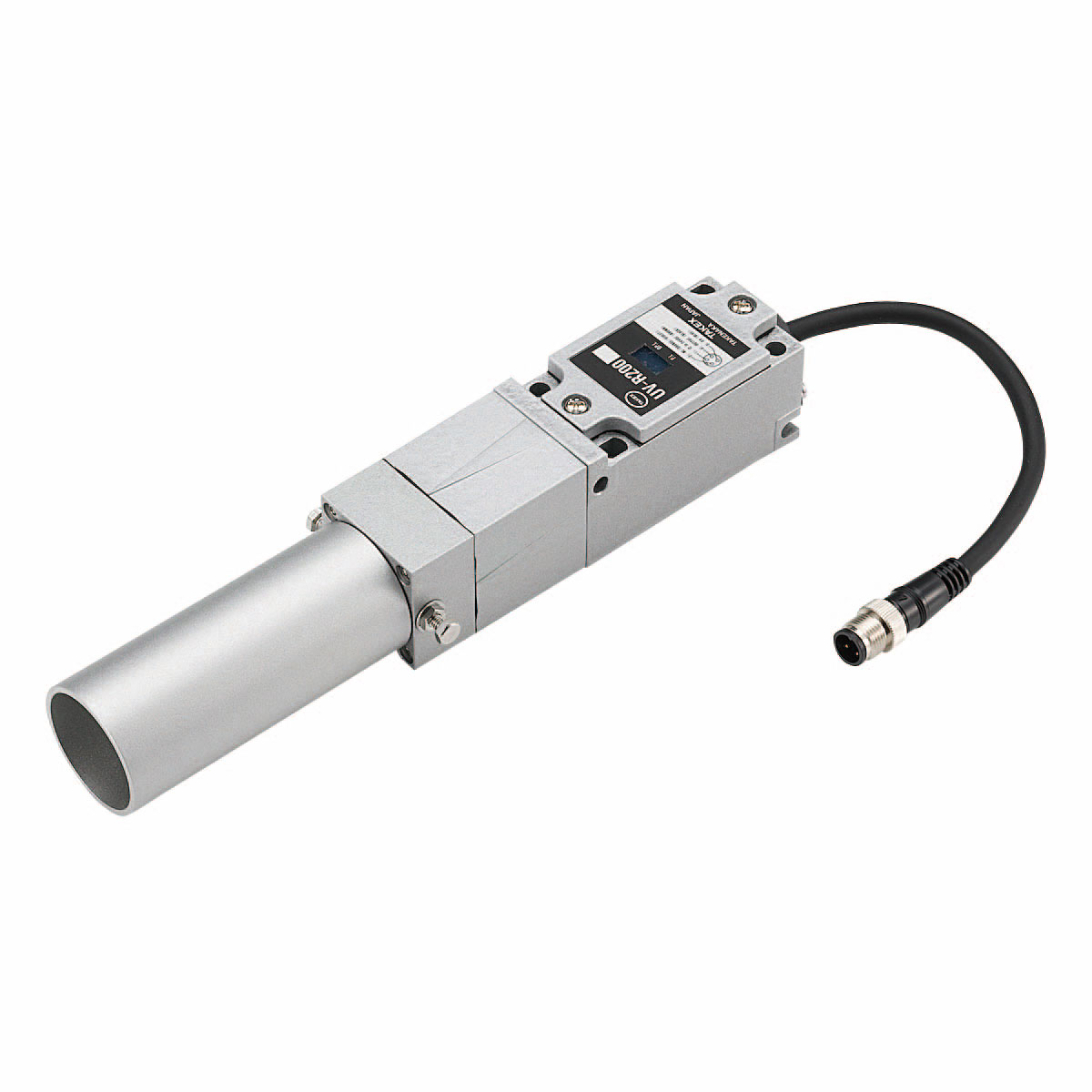

UV-R200
紫外線検出方式 炎検出センサ
- 炎から出る紫外線を鋭くキャッチ
- 着火・消火のモニタリングに最適
- 受光部に紫外線用検出管を使用しており、物体の燃焼時に放射される紫外線を検出します。
- ダウンロード
-
-
UV-R200 ラインナップ
| 型式 | 種類 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 光源 | 接続方式 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|
UV-R200
|
炎検出 | DC12～24V | 紫外線輻射光形 | 2000.00 | NPN | UV管 | コネクタ付きコード引出し式 | 店舗・工場 | 148,000 |
特長

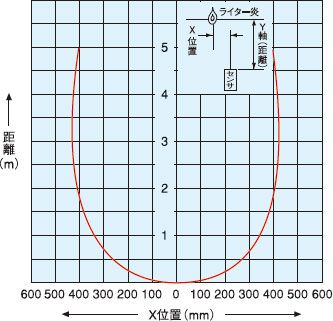

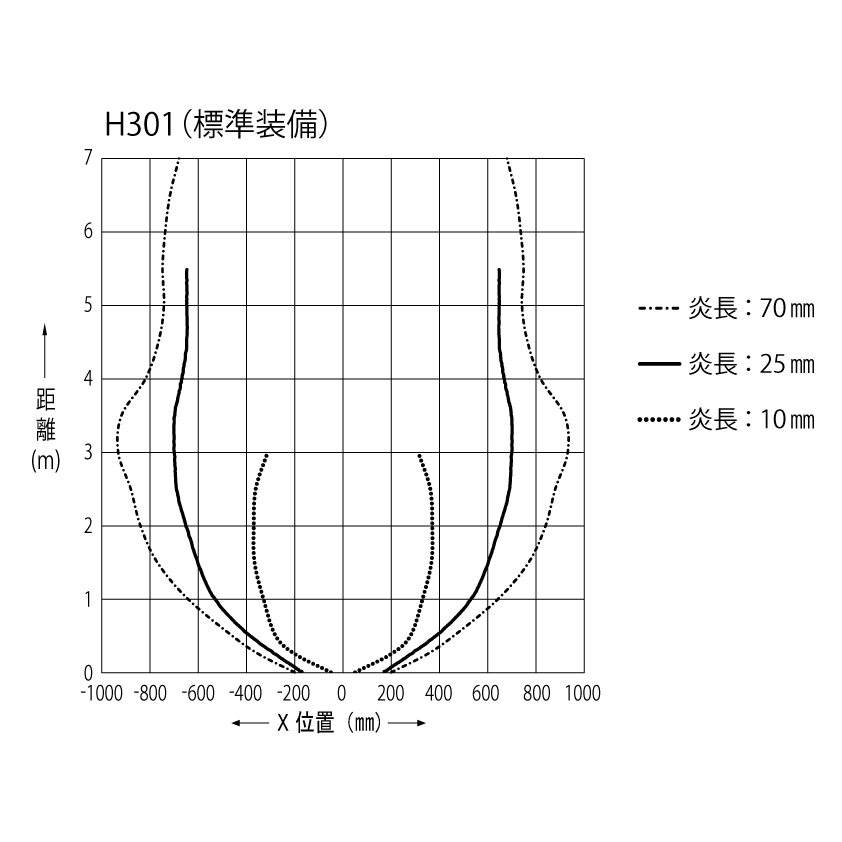

動作領域特性（代表例）
※ ライター炎にて（炎長約25cm）常温25℃で測定

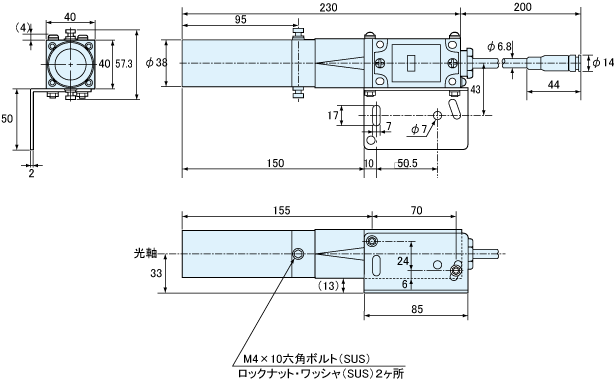

外形寸法図
センサ

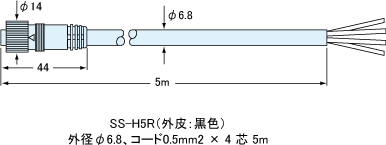

コネクタ付きコード（付属品）
SS-H5R

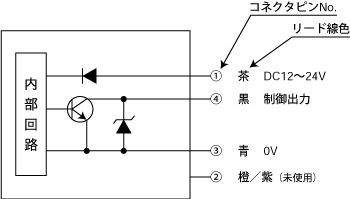

回路図/接続方法

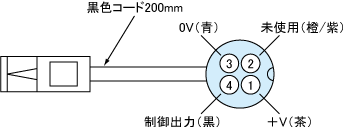

コネクタピン配置
（ ）内はコネクタ付きコード4 芯のリード線色を示します。
