XI2シリーズ
バリヤセンサ

金属ボディのバリヤセンサでクラス最小サイズ

  • 高い堅牢性
    堅牢な金属ボディ& ガラスレンズを採用。
  • 配線延長が簡単
    配線延長が容易なピッグテールケーブルを採用。
ダウンロード
  • 製品カタログ

XI2シリーズ ラインナップ

型式 検出方式 検出距離 接続方法 防爆性能(対象ガス) 標準価格(¥) ダウンロード
XI2-T10P
仕様を見る
透過形 10m コネクタ付ケーブル引出し式 Ex ia ⅡB T4 34000
XI2-M3P
仕様を見る
リフレクタ形 コネクタ付ケーブル引出し式 Ex ia ⅡB T4 30000
XI2-R03P
仕様を見る
拡散反射形 コネクタ付ケーブル引出し式 Ex ia ⅡB T4 29000

特長

TAKEXのバリヤ・センサ・システムは、特別危険箇所(ゾーン0)で使用できる「本質安全防爆構造」のバリエーションを豊富にラインナップ

防爆とは爆発を防止すること

石油精製、石油化学、化学合成プラントなどで可燃性ガスや、可燃性液体の蒸気が空気中に放置され、空気と混合すると燃発性のガスになります。
このガスが電気火花や高温度の物体などの点火源に触れると、爆発や火災が起きる可能性が高くなります。
このような危険場所では、使用する電気機器も爆発を防止する構造「防爆機器」を使用しなければなりません。

簡単な施工で、広範囲にわたる危険場所でも安全に使用できます

Easy ―簡単―
複雑な耐圧防爆工事は不要です。
さらに、新しいセンサ用の「TBDバリヤリレー」は絶縁形で、接地不要です
Extensive ―広範囲―
広範囲な爆発性ガスに対応していますので、
多くのガス雰囲気内(IIB T4)で使用することができます
Hazardous Area ―危険場所―
常に爆発の危険性がある場所(ゾーン0)でも、光電子センサや超音波センサが設置できます
Safety ―安全―
安全な回路構成及び、電気エネルギーレベルとなっていますので、
安心してご使用いただけます

危険場所について

■特別危険箇所(0種・ゾーン0)
爆発性雰囲気が通常の状態において、
連続して又は長時間、もしくは頻繁に存在する場所。
■第一類危険箇所(1種・ゾーン1)
通常の状態において、爆発性雰囲気をたびたび生成する可能性がある場所。
■第二類危険箇所(2種・ゾーン2)
通常の状態において、爆発性雰囲気を生成する可能性が低く、
また生成した場合でも短時間しか持続しない場所。

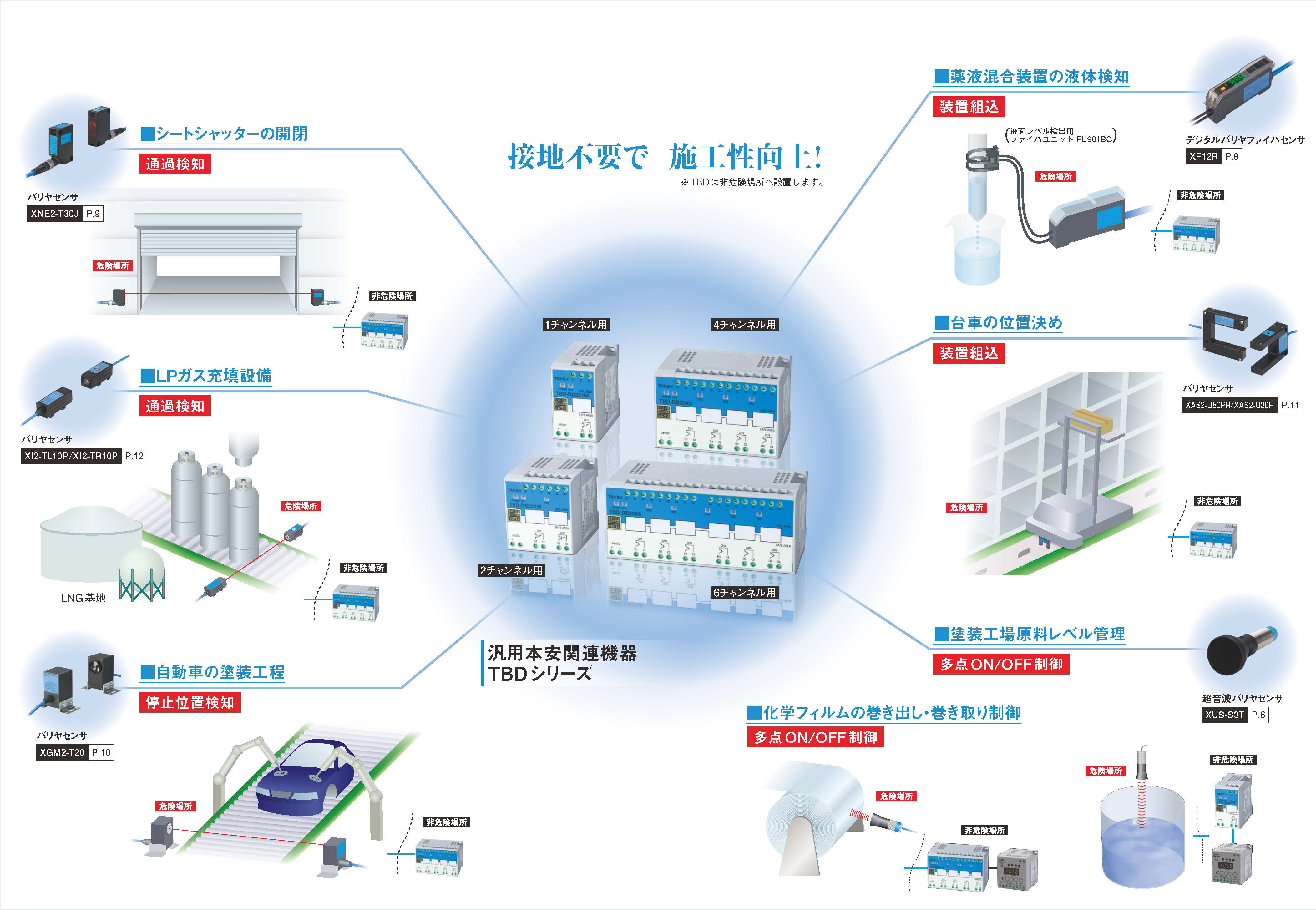

こんな場所でTAKEXの「バリヤ・センサ・システム」は活躍しています

バリヤセンサアプリケーション

多様なセンサ群で、石油・ガス・電力エネルギー関連以外にも
製薬工場・化粧品・香料工場・塗装工場・電池製造工場など、さまざまな現場でご使用いただけます。

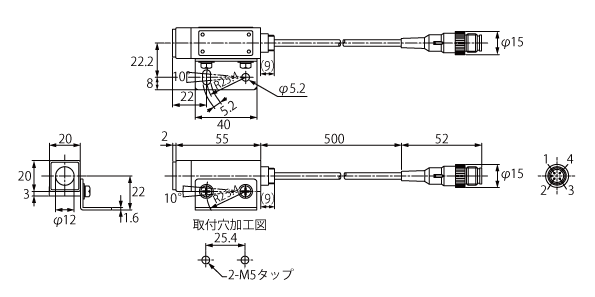

外形寸法図

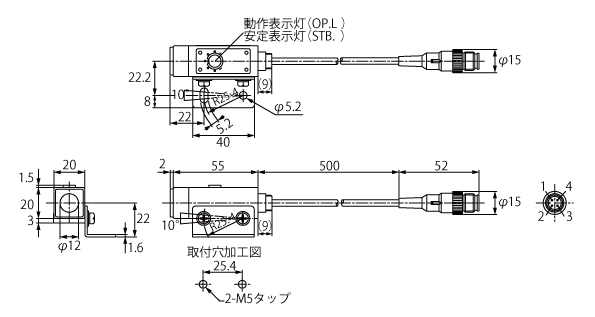

XI2-T10P 投光器

XI2-T10P 受光器

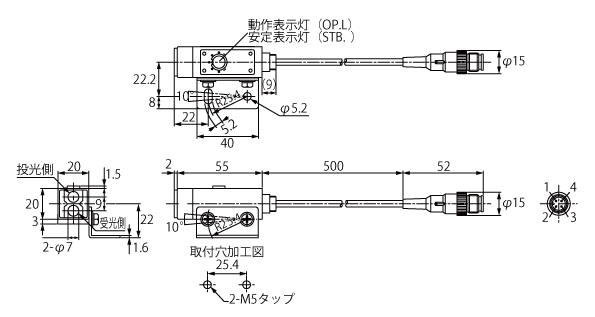

XI2-M3P
XI2-R03P

回路図/接続方法

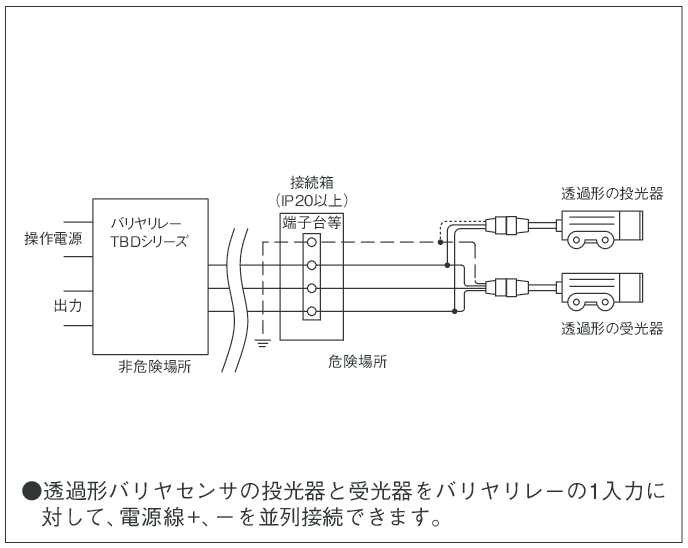

接続図
XI2-TL10P(投光器)/XI2-TR10P(受光器)
XI2-M3P/X12-R03P

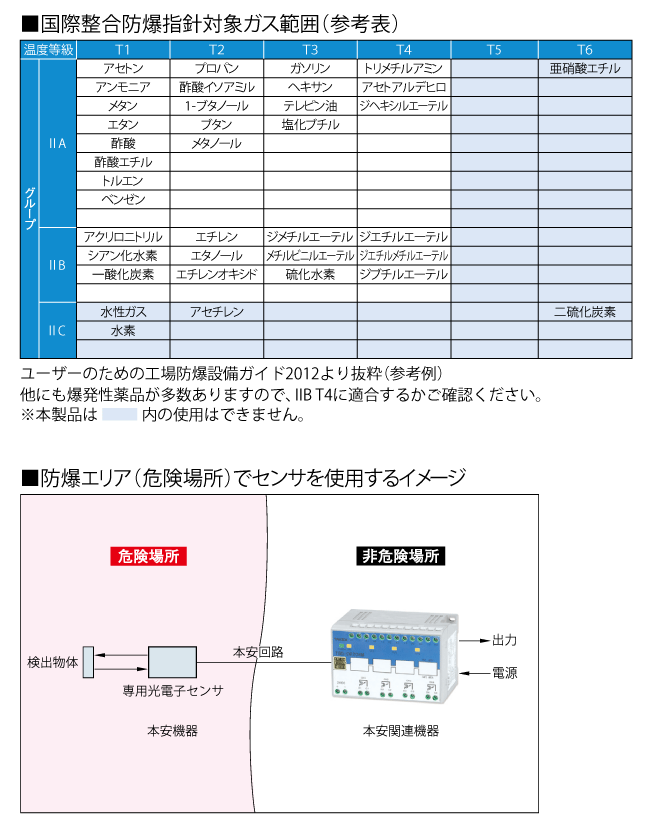

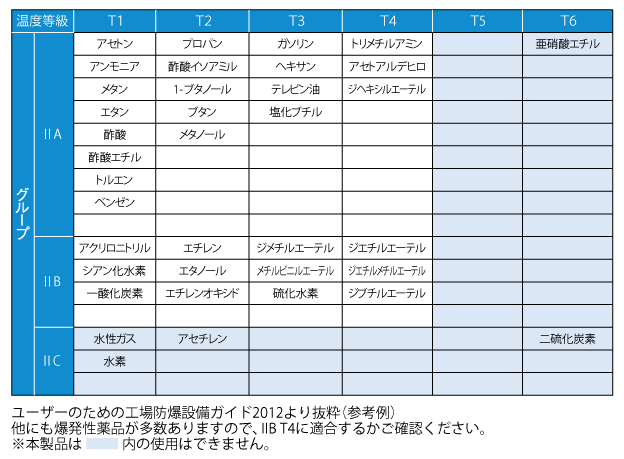

国際整合防爆指針対象ガス範囲(参考表)

センサ接続

本安関連機器に接続できる本安機器(光電子センサ、超音波センサ、スイッチ、その他各種センサ)

本安回路の配線

配線方法については、防爆に関する取扱説明書の使用上の注意事項もお読みください。
工場電気設備防爆指針(国際規格に整合した技術的基準対応2006)及びユーザのための工場防爆電気設備ガイド(ガス防爆1994)を参考に配線してください。

使用電線と配線長

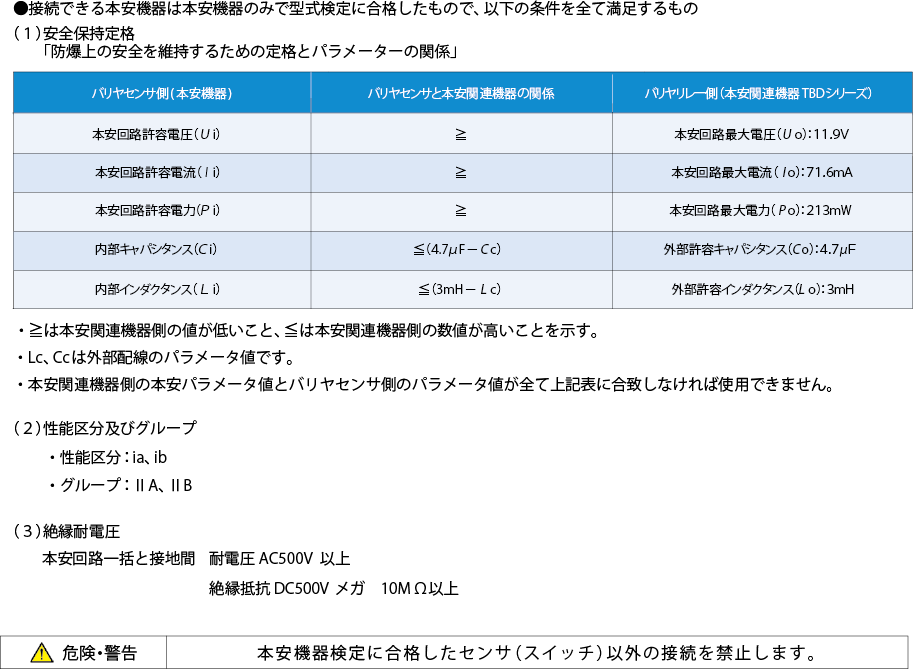

  • バリヤセンサの配線長は、上記の「防爆上の安全を維持するための定格とパラメーターの関係」の記述に従って行ってください。
  • 電線は、耐電圧AC500V以上の絶縁性能を有する電線で、導体断面積が0.5mm2以上の電線を使用してください。
配線方法
  • 本安回路の配線は、ケーブル配線で他の本安回路とは独立して布設してください。
  • 他の本安回路配線と電磁的及び静電的誘導を防止する為、シールド線を使用するか、別のダクト(本安的に分離した趣旨)に配線してください。
接続と分岐
  • 本安機器との接続延長が避けられない場合には、第1類危険箇所(ゾーン1:旧1種場所)、第2類危険箇所(ゾーン2:旧
    2種場所)を推奨します。
  • IP20以上を維持できる専用(本安回路以外には他の回路を含まない趣旨)D種以上の接地された金属製接続箱内で端子台を使用して中継、分岐してください。
  • 接続部分は、対接地間耐電圧AC500V以上の絶縁被覆をもつ圧着端子を使用してください。
  • 他の本安回路がある場合、相互の離隔距離を50mm以上離すか、隔離板により分離してください。
静電気の帯電防止
  • 特別な静電気対策は不要ですが、バリヤセンサの容器、取付金具は接地された機械の導電性フレームに取り付けてください。
  • ケーブルのシールド線は必ず接地してください。

安全

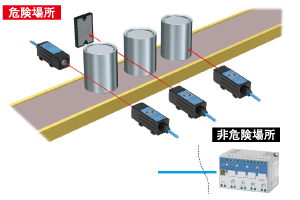

防爆現場でのワーク検出

危険場所で使用できるバリヤセンサシステムです。透過形、リフレクタ形、拡散反射形の基本3形態より用途に合わせてお選びいただけます。

防爆

LPガス充填設備

通過検知

オプション

ケーブル

オプション写真

FAC-X42S2S

dimLink
ケーブル長 2芯 2m
標準価格(¥) 2300
種類 透過形の投光器用
オプション写真

FAC-X42S5S

dimLink
ケーブル長 2芯 5m
標準価格(¥) 4200
種類 透過形の投光器用
オプション写真

FAC-X42S10S

dimLink
ケーブル長 2芯 10m
標準価格(¥) 6800
種類 透過形の投光器用
オプション写真

FAC-X43S2S

dimLink
ケーブル長 3芯 2m
標準価格(¥) 2500
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
オプション写真

FAC-X43S5S

dimLink
ケーブル長 3芯 5m
標準価格(¥) 4700
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
オプション写真

FAC-X43S10S

dimLink
ケーブル長 3芯 10m
標準価格(¥) 7500
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用

リフレクタ

オプション写真

K-7

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約56X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
外形 60X40mm
検出物体径 φ75mmの不透明体
オプション写真

K-8

dimLink
種類 リフレクタ(偏光リフレクタ形使用可)
有効反射面積 約47X47mm
保護構造 IP67
取付方法 ねじ止め、M4ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
標準価格(¥) 1,300

取付金具

オプション写真

NE-B1

dimLink
種類 取付金具 縦取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
価格(¥) お問い合せください
オプション写真

NE-B2

dimLink
種類 取付金具 背面取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
価格(¥) お問い合せください
