BS-R80
点灯確認用センサ

  • かんたん設定・かんたん導入 光源点灯 目視検査の自動化を推進!
  • さまざまな光源の点灯を安定検出
    • 微弱な光源でも安定検出
    • 高速検査も安定検出
    • 目視検査を自動化
    • 既設ラインにも簡単導入
規格・検定
  • CE マーク
ダウンロード

BS-R80 ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥) ダウンロード
BS-R80
仕様を見る
DC12~24V 明暗判別 NPN
PNP
ダークオン
ライトオン
IP40 コード引出し式 点灯確認 半導体・液晶
家電・OA
精密機械・電子部品
18500

特長

かんたん設定・かんたん導入 光源点灯 目視検査の自動化を推進

BS-R80の特長

微弱な光源でも安定検出
■ わずかな明暗差の点灯検出が可能
■ 明るい光源から暗い光源まで設定できる広い検出レンジ(※1参照)
設定値(良品範囲)を「見える化」
■ 見やすい大きな表示
高速検査も安定検出
■ 1msの応答時間
取付場所を選ばないファイバタイプ
■ ピンポイントで検出
■ アプリケーションに応じたファイバが選択可能

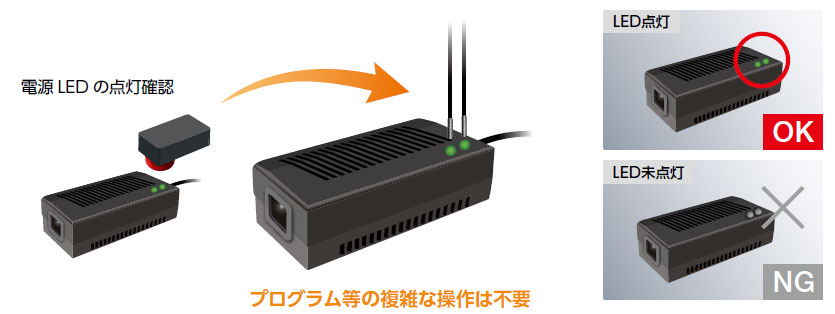

目視検査を自動化

目視検査を自動化

簡単導入

数点のLED 点灯確認なら画像センサよりローコスト。
しかも簡単に取付・設定ができます。

簡単導入

使用例

使用例

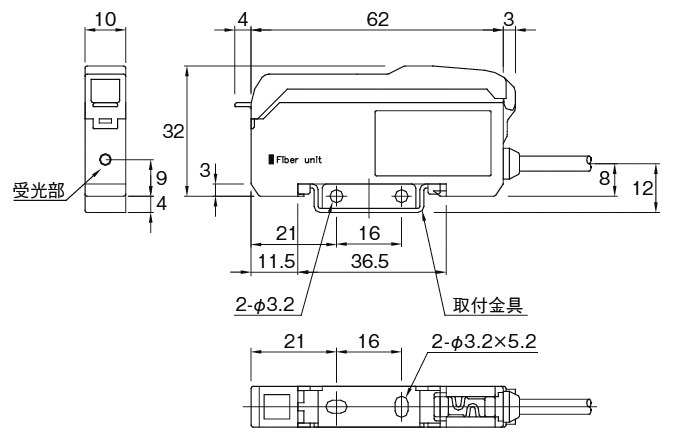

外形寸法図

BS-R80(単位:mm)

回路図/接続方法

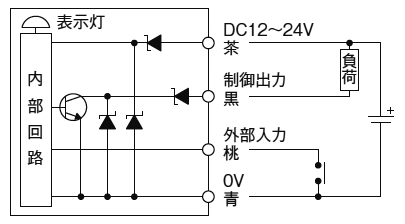

NPN出力モード選択時
NPN出力
外部入力(ティーチング)

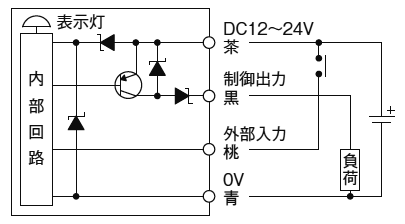

PNP出力モード選択時
PNP出力
外部入力(ティーチング)

※外部入力を使用しない場合、外部入力(桃)線は、NPN出力モード選択時はDC12~24V、PNP出力モード選択時は0Vへ接続してください。

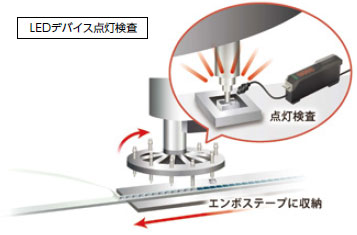

電子部品実装

LEDデバイスの点灯検査

高速検査も安定検出。
1msの応答時間。

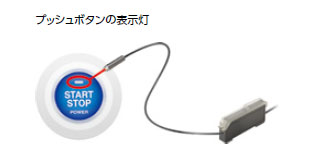

家電・OA

LEDの点灯確認

表示灯のLED点灯を検出します。

半導体

部品加工時に発生するアーク光の受光確認

部品加工時に発生するアーク光の受光確認ができます。

オプション

ファイバユニット

オプション写真

FT105BC-CS

dimLink
種類 専用ファイバユニット
ファイバ長さ(m) 2
使用周囲温度 -30~+70℃
ファイバ材質 外皮:ポリエチレン
素線:プラスチック
ファイバ径(φmm) ケーブル:2.2
素線:1.5
許容曲げ半径 45R
価格(¥) 3,000
