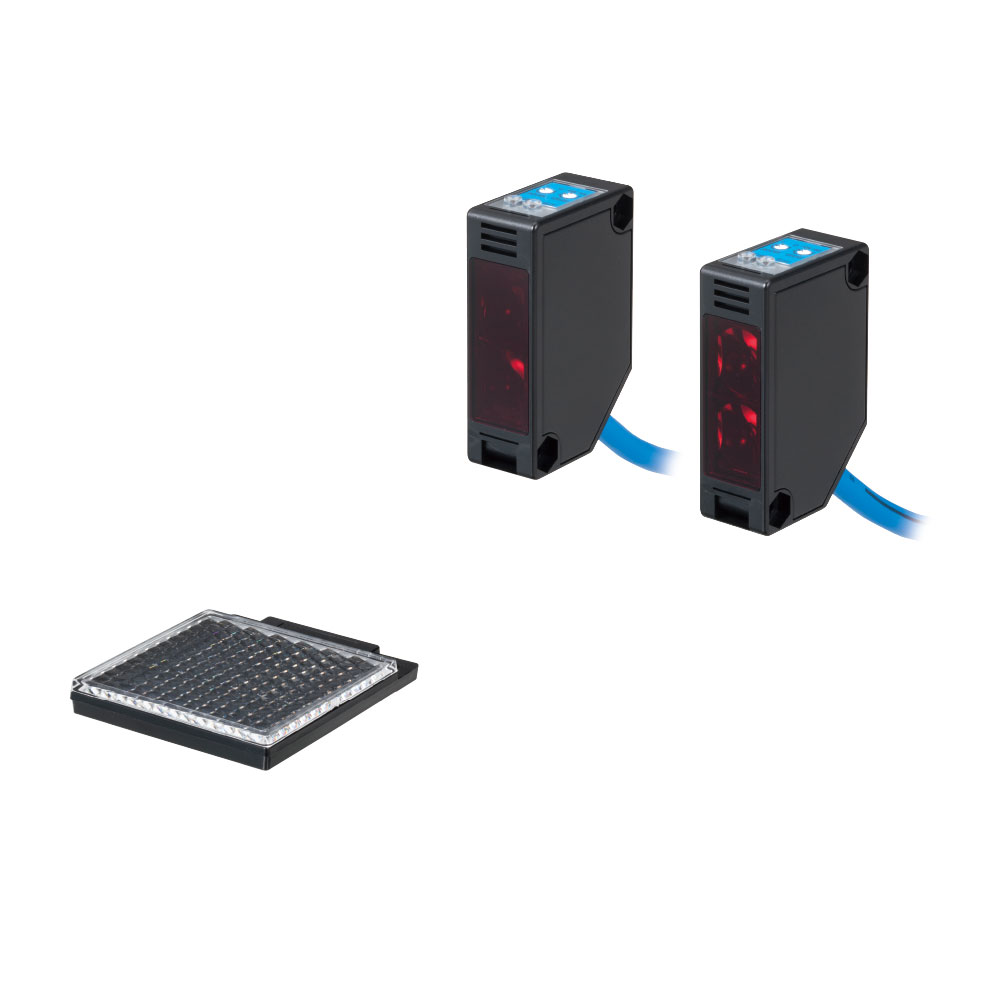

XNE2-Aシリーズ
バリヤセンサ
光放射防爆防爆構造（IEC60079-28）に適合
防爆エリアで高水準の安全を提供
- 安心・安全が進化
従来機種XNE2シリーズをリニューアル
投光LEDの変更により、視認性が向上 - 長距離検出
検出距離は偏光リフレクタ形10m（K-8使用時）、拡散反射形1mを実現 - 選べる接続方式
ケーブル引出し式、コネクタ式、コネクタ付ケーブル引出し式から選択
またケーブル引出し式はケーブル長5mを標準化 - 検定合格番号:
第TC22778X号（TIIS）※偏光リフレクタ形
第TC22780X号（TIIS）※拡散反射形
XNE2-Aシリーズ ラインナップ
| 型式 | 検出方式 | 検出距離 | 接続方法 | 防爆性能（対象ガス） | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|
XNE2-M10A
|
偏光リフレクタ形 | 0.3～7m（K-7）、0.2～10m（K-8） | ケーブル引出し式 | Ex ia ⅡB T4 Ga | 15,500 | |
|
XNE2-M10JA
|
偏光リフレクタ形 | 0.3～7m（K-7）、0.2～10m（K-8） | コネクタ式 | Ex ia ⅡB T4 Ga | 15,000 | |
|
XNE2-M10PA
|
偏光リフレクタ形 | 0.3～7m（K-7）、0.2～10m（K-8） | コネクタ付ケーブル引出し式 | Ex ia ⅡB T4 Ga | 15,500 | |
|
XNE2-R10A
|
拡散反射形 | 1m | ケーブル引出し式 | Ex ia ⅡB T4 Ga | 16,500 | |
|
XNE2-R10JA
|
拡散反射形 | 1m | コネクタ式 | Ex ia ⅡB T4 Ga | 16,000 | |
|
XNE2-R10PA
|
拡散反射形 | 1m | コネクタ付ケーブル引出し式 | Ex ia ⅡB T4 Ga | 16,500 |
外形寸法図

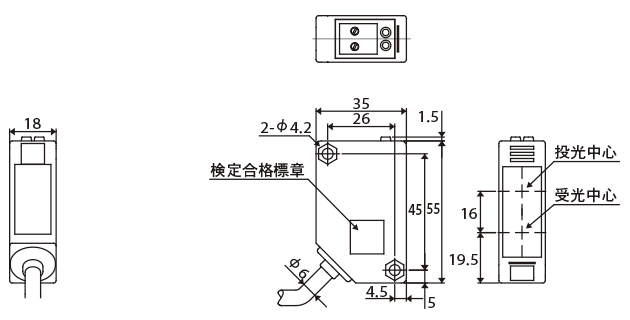

ケーブル引出し式
型式 : XNE2-M10A
XNE2-R10A

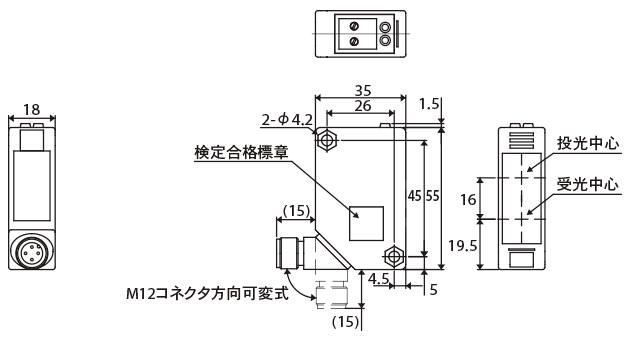

コネクタ式
型式 : XNE2-M10JA
XNE2-R10JA

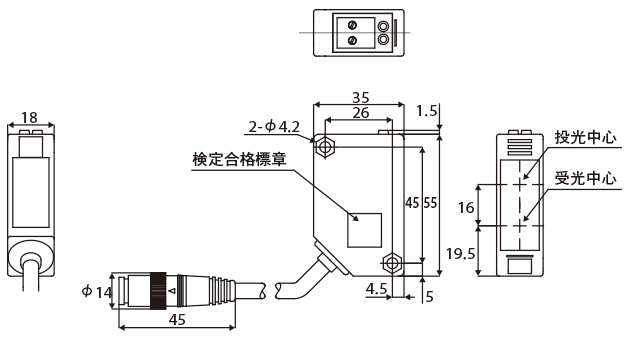

コネクタ付ケーブル引出し式
型式 : XNE2-M10PA
XNE2-R10PA

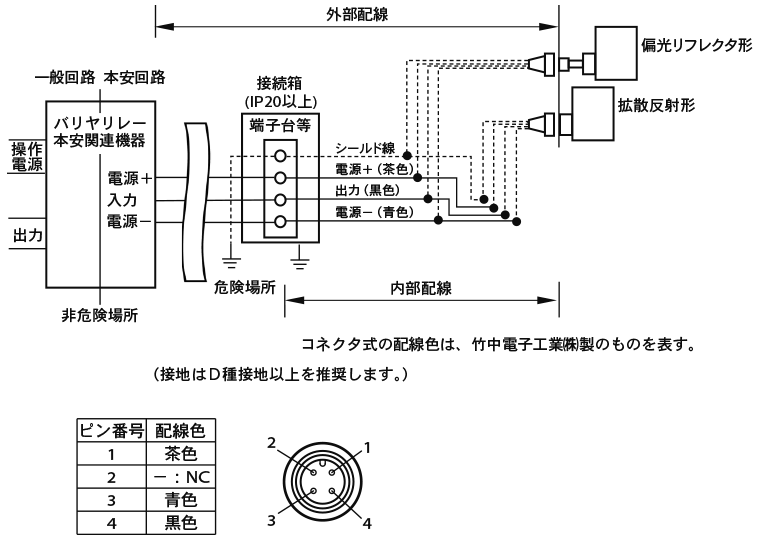

回路図/接続方法
バリヤリレーの接続例
● 接続する本安関連機器の取扱説明書に従って接続してください。
● 絶縁耐電圧は、本安回路と接地間でAC500V以上、絶縁抵抗DC500Vメガ10MΩ以上を保ってください。
包装・食品・薬品
オプション
リフレクタ
| K-8
|
|
||||||||||||||||

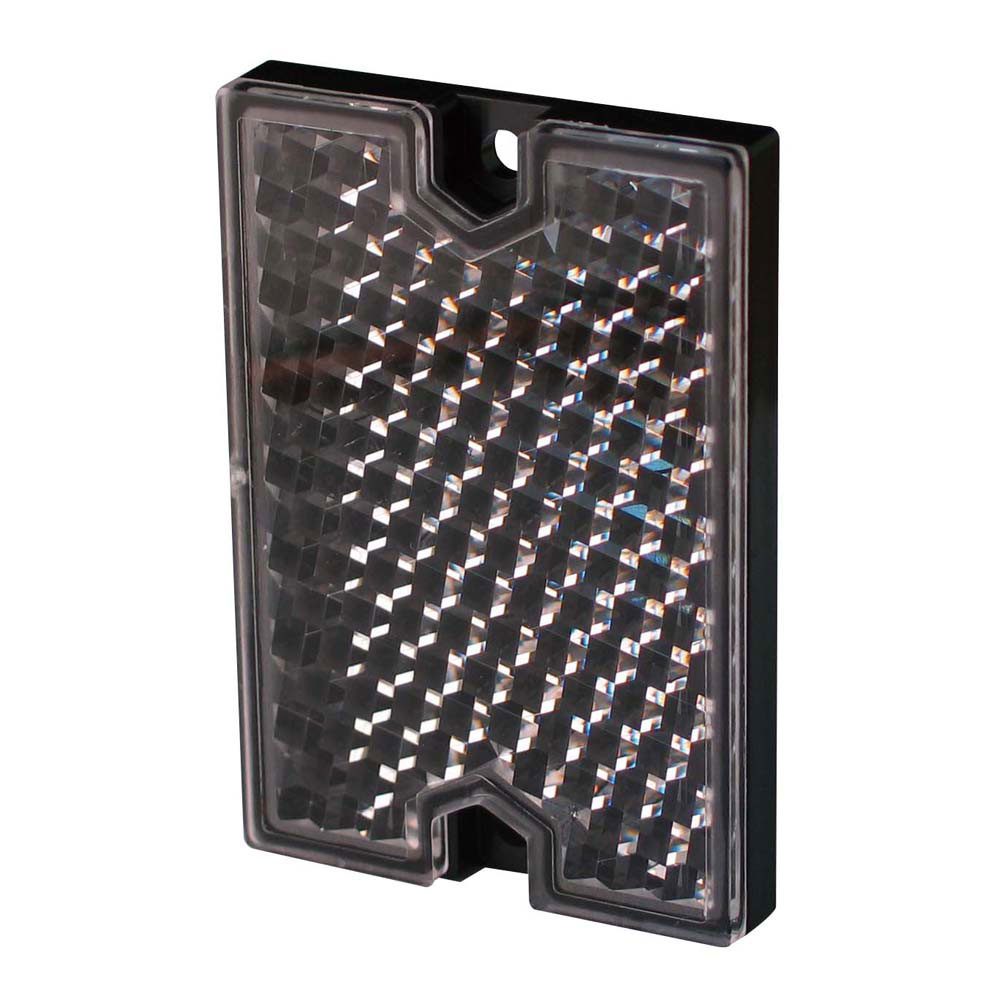

| K-7
|
|
