KCS防爆認証「バリヤセンサ/リレー」韓国産業安全公団(KOSHA)認証商品で、韓国製造業の安全・安心に貢献

~日本国内と同じ仕様の防爆機器が韓国内でも使用できます~

石油化学プラントや塗装工場、薬品工場など可燃性ガスを取り扱う工場や設備では爆発防止対策として、労働安全衛生法に基づいた防爆構造電気機械器具型式検定合格品の使用が義務づけられています。

「バリヤ・センサ・システム」は、IEC国際防爆指針に基づいた防爆構造電気機械器具型式検定に合格し、爆発の危険のある防爆エリアで、超音波センサ、ファイバセンサ、光電子センサを安全に使用することができる本質安全防爆構造(本安機器)です。
爆発危険場所とは、労働安全衛生法で定められた下記の場所を言います。
・特別危険箇所(ゾーン0・0種):爆発性雰囲気が通常の状態において、連続してまたは長時間、頻繁に存在する場所。
・第一類危険箇所(ゾーン1・1種):通常の状態において、爆発性雰囲気をたびたび生成する可能性がある場所。
・第二類危険箇所(ゾーン2・2種)通常の状態において、爆発性雰囲気を生成する可能性が低く、また生成した場合でも短時間しか持続しない場所。

当社の「本質安全防爆構造」バリヤ・センサ・システムの大きな特長は、
簡単な施工で、爆発危険のある特別危険箇所(ゾーン0)で、超音波センサ、ファイバセンサ、光電子センサが安全に使用できます。

  • 特長1:複雑な耐圧防爆工事は不要
  • 特長2:広範囲な爆発性ガス(ⅡB T4)雰囲気で使用できます
  • 特長3:常に爆発の危険のある特別危険箇所(ゾーン0)で、センシングニーズに対応

塗装工程、石油プラント、化学プラントなど爆発危険ある設備や、用途でTAKEXのバリヤ・センサ・システムはご利用いただいています。

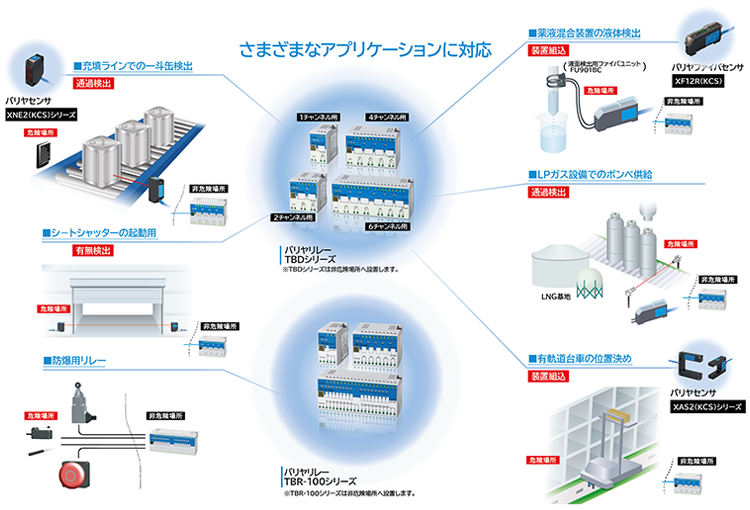

■ バリヤセンサアプリケーション

多彩なセンサ群で、石油・ガス・電力エネルギー関連以外にも
製薬工場・化粧品・香料工場・塗装工場・電池製造工場など、さまざまな現場でご使用いただけます。

XUS-S3T、DMC-T4A、XGM2シリーズ、XI2シリーズは、
KCS防爆認証商品ではありません。

おすすめの製品ラインナップ

●防爆センサ(本安機器)

本質安全防爆構造
デジタルバリヤファイバセンサ

XF12R(KCS)

XF12R(KCS)
  • 微少物体検出に適した高い検出能力と、デジタルファイバセンサの多彩な機能が、防爆エリアで使用できます。
  • 充実した機能を、3つのボタンで簡単操作を実現
  • 種類が豊富な汎用ファイバユニットが使用可能
    (使用できるファイバユニットには条件があります)

この製品を詳しく見る

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC21013号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.5μF
内部インダクタンス(Li):2.5μH
周囲温度(Ta) −20 ~+50℃
危険場所でも安心

危険場所でも安心してご使用いただけます。

防爆エリアでコンベア上の容器の通過を検出します。検出状況をデジタル表示します。

パイプ内液面検出

危険場所でも安心してご使用いただけます。

XF12Rファイバセンサに液面レベル検出用ファイバユニット(FU901BC)を組み合わせて、透明・半透明液体のレベルを検出します。結束バンドで取り付け位置の変更も簡単にできます。

本質安全防爆構造
バリヤセンサ

XNE2(KCS)シリーズ

XNE2(KCS)シリーズ
  • 透過形の検出距離30mの長距離検出を実現
  • 鏡面体も確実に検出できる偏光リフレクタ形をラインナップ
    省スペース取り付けが可能な、90°可変コネクタ接続式を全機種に用意
  • 全機種に感度ボリウムと動作表示灯を装備

この製品を詳しく見る

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC18087号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.5μF
内部インダクタンス(Li):2μH
周囲温度(Ta) −20 ~+50℃

香料製品を充填するラインの容器検出に使用しています。
香料製品を充填するラインの容器検出に使用しています。

本質安全防爆構造
バリヤセンサ

XAS2(KCS)シリーズ

XAS2(KCS)シリーズ
  • 金属ケースで堅牢性抜群。
  • コの字形形状で、光軸調整不要。
    振動による光軸ずれの心配がありません。

この製品を詳しく見る

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC20206号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.5μF
内部インダクタンス(Li):2.5μH
周囲温度(Ta) −20 ~+50℃

軌道物体の通過位置確認
爆発性ガス雰囲気環境での液面レベル検出

●バリヤリレー(本安関連機器)

本質安全防爆構造バリヤリレー

TBD(KCS)シリーズ

TBD-200A(KCS)シリーズ
  • 接地不要の絶縁形バリヤリレー。施工が簡単です。
  • フォトモス出力とNPNオープンコレクタ出力をラインナップ
  • 高速応答:30μsを実現(NPNオープンコレクタ出力使用時)
  • 接続チャンネル数:1、2、4、6チャンネル。複数のセンサを接続出来ます。
  • 操作電源DC24V。軽量コンパクト

この製品を詳しく見る

防爆性能/定格

防爆性能 [Ex ia] ⅡB
型式検定合格番号 第TC21234号(TIIS)
設置場所 非危険場所(計装盤内)
本安回路定格 最大電圧(Uo):11.9V
最大電流(Io):71.6mA
最大電力(Po):213mW
本安回路許容インピーダンス 許容キャパシタンス:4.7μF
許容インダクタンス:3mH
周囲温度(Ta) −20 ~+60℃

本質安全防爆構造バリヤリレー

TBR-100(KCS)シリーズ

TBR-100A(KCS)シリーズ
  • 絶縁形で接地不要
  • 小形・軽量化を追求!
  • 新機能搭載により一段と使いやすさを実現!
    • 国際整合技術指針2015に適合
    • 防爆性能 Ex ia Ⅱ C 可能
  • 出力モードは3方式
    • リレー出力
    • フォトモス出力
      (NPN・PNP トランジスタ出力兼用)
    • トランジスタ出力
      (NPN トランジスタ出力専用)

この製品を詳しく見る

防爆性能/定格

防爆性能 [Ex ia] ⅡC
型式検定合格番号 第TC22165号(TIIS)
設置場所 非危険場所(計装盤内)
本安回路定格 最大電圧(Uo):11.9V
最大電流(Io):169.6mA(コモン) / 10.6mA(セパレート)
最大電力(Po):505.6mW(コモン) / 31.6mW(セパレート)
本安回路許容インピーダンス 外部キャパシタンス(Cw):800nF
外部インダクタンス(Lw):1mH(コモン) / 160mH(セパレート)
周囲温度(Ta) −20 ~+60℃

■ TBR-100(KCS)シリーズ特長

動作位置特性(代表例)

  • AC フリー電源(AC100~240V)対応
  • 取付方式は35mmDIN レール取付、ねじ取付の2方式
  • 4個までのスイッチを使用し、チャンネルセパレート接続の場合、直列、並列、直・並列接続、及びチャンネルコモン接続の場合、直列接続、16回路までのロータリー・スイッチが使用できます。
