光放射防爆構造(IEC60079-28)に適合した距離設定反射形センサ

光放射防爆構造(IEC60079-28)は国際整合防爆指針Ex指針2015から日本国内でも適用された規格です。
LED、レーザなどの光学機器が急速に普及しております。爆発性雰囲気内で強力なエネルギーを放射する光源を用いる機器を使用した場合、放射の特性によっては、周囲の爆発性雰囲気に着火するおそれがあります。
爆発性雰囲気内で使用する光学機器は、光エネルギーの制限による安全確保が必要となります。
XDLN-S30Rシリーズは、最も爆発危険度の高い特別危険箇所で使用することができる本質安全防爆構造の光電子センサです。
ワークの色や背景物体の影響を受けにくい距離設定反射形センサで、可燃性ガスや引火性液体を扱う全ての危険場所で、ワークの有無検出や位置決め検出、通過検出など多彩なアプリケーションにご使用頂けます。光放射防爆構造適合により、光放射エネルギーによる発火や爆発を誘因する事は無く、防爆エリアで最高水準の安全を提供します。

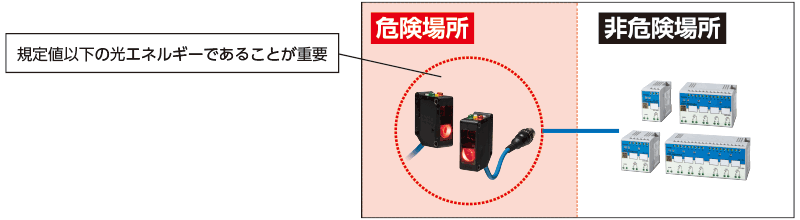

規定値以下の光エネルギーであることが重要

主な特長

三角測距方式を採用

  • ワークの色の違いに左右されにくく、背景物体の 影響も受けにくく、より安定した検出が可能です

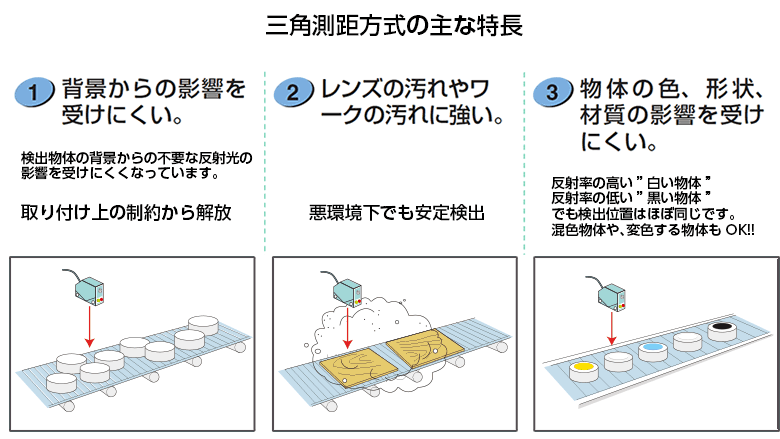

三角測距方式の主な特長

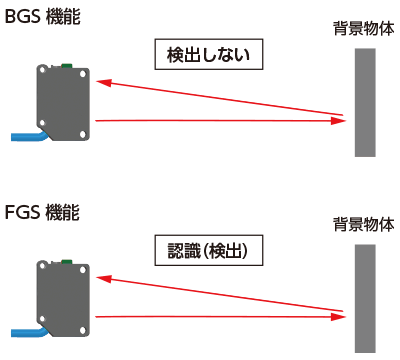

BGS/FGS切換機能

  • BGS (Background suppression)
    設定距離より遠くにある背景物体を検出しない機能
    ※従来のディスタンスセンサの検出方式です
  • FGS (Foreground suppression)
    背景物体を認識(検出)する機能
    ※ワークが背景物体に密着している場合や、 光を反射しにくいワークを検出するのに最適

ポイント

  • BGS/FGSはスイッチで切り換えます
    ※現場を確認しながら最適な機能を使い分けできる
BGS/FGS切換機能

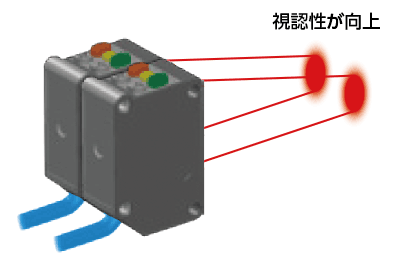

相互干渉防止機能を装備

  • 2台まで密着取付が可能
  • 発光パルス自動シフト機能により、隣接するセンサの投光ビーム干渉を自動で防止
相互干渉防止機能を装備

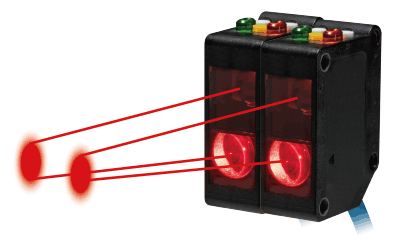

光軸調整がしやすい

  • 検出位置が見える高輝度LEDを採用
    スポット光が見えて取付や調整が簡単
光軸調整がしやすい

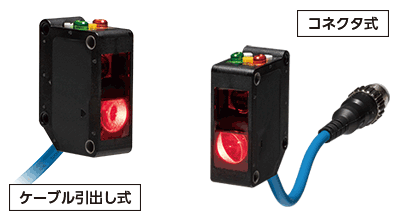

選べる接続方式

  • ケーブル引出し式(ケーブル5m)に加え、メンテナンスが簡単に行えるコネクタ式をラインナップ
    接続ケーブルは2m・5m・10mからお選びください
光軸調整がしやすい

アプリケーション

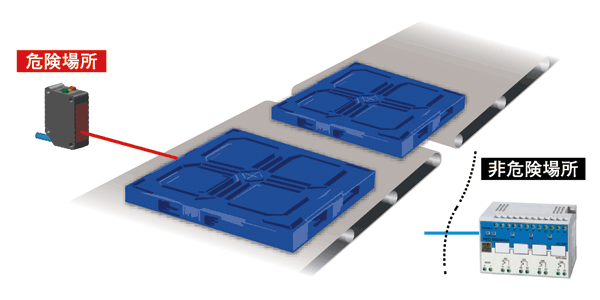

プラスチックパレットを検出

コンベアを通過するプラスチックパレットを検出します。
距離設定反射形のXDLNシリーズならプラスチックパレットの色に影響を受けずに安定した検出を可能にします。

バリヤディスタンスンサ XDLNシリーズ

防爆性能:Ex ia ⅡB T4 Ga
型式検定合格番号:第TC22680号(TIIS)

XDLN-S30R

XDLN-S30Rシリーズ
バリヤディスタンスセンサ

バリヤセンサ初の距離設定反射形

  • ワークの色や背景物体の影響を受けにくい距離設定反射形
  • BGS/FGS切換機能で安定検出を実現
  • 2台まで密着取付が可能
  • 接続方式はケーブル引出し式とメンテンナスに便利なコネクタ式をラインナップ

この製品を詳しく見る

この商品をカタログで見る
カタログPDFをダウンロードしてご覧ください

資料請求はこちら

お問い合わせはこちら
