色差、形状差、汚れ、背景どんなシーンでも距離設定反射形ディスタンスセンサで確実に検出

距離設定反射形ディスタンスセンサは、受光光量の大小によって検出動作を行うこれまでの拡散反射形光電子センサと異なり、三角測距の原理に基づく距離検出方式による光電子センサです。従って、レンズ面の汚れ、検出物体の色の違いなどの影響を受けにくく、また、背景物体の影響も少なく、より安定した検出が可能です。

距離設定反射形ディスタンスセンサの共通的な特長

1.背景からの影響を受けにくい。

検出物体の背景からの不要な反射光の影響を受けにくくなっています。

2.レンズの汚れやワークの汚れに強い。

3.物体の色、形状、材質の影響を受けにくい。

反射率の高い“白い物体”、反射率の低い“黒い物体”、混色物体や、変色する物体も、ほぼ同じ位置で検出します。

取り付け上の制約から解放

悪環境下でも安定検出

色差のある検出物体も安定検出

光学的に位置を検出する方式は、受光素子の受光位置の変化を検出する三角測距方式や、照射光と反射光の時間差を検出する位相差検出方式などがあります。
小型で製造ラインや装置内への組み込みが容易な三角測距方式、位相差検出方式の距離設定反射形ディスタンスセンサは、工場の自動化、製造・生産ライン以外にも建物内や乗り物内など、公共の場でも数多く使用されています。

幅広いアプリケーションでセンサが活躍しています

●光学式距離設定形

  • 受光素子上の受光位置を、距離に換算してオン-オフ検出します。省スペースなコンパクトサイズに三角測距方式で安定検出を実現します。

●アナログ出力形

  • 位置受光素子(PSD素子)を使用し、距離変化をアナログ電圧出力します。連続的に位置が変動する検出物体の位置検出や、一つのセンサで複数の検出位置を比較したいアプリケーションに最適です。

●マルチビーム位相差検出、長距離拡散反射形

  • 位相差検出方式とは、照射光と反射光の時間差を検出する検出方式で、三角測距方式に比べ、長距離検出時の検出精度の変動が少ない特長があります。また、複数の検出光軸(マルチビーム)で検出エリアの選択や、幅広い検出エリアが得られます。

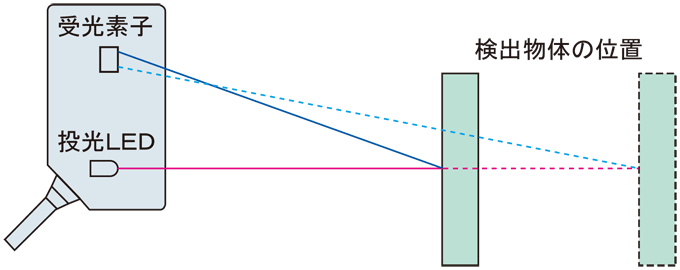

●ディスタンスセンサの検出原理の略図

対象物体との距離変化による受光の入光位置変化で距離判定検出を行います。
一般の受光量による反射形のセンサに比べ、距離設定反射形ディスタンスセンサは、対象物体との距離変化による受光の入光位置変化で検出を行うため、対象物体の色や材質の変化、背景物の反射、センサ自身の汚れによる受光量の変化の影響を受けにくく、安定した検出が可能となります。

最新の距離設定反射形ディスタンスセンサは、用途に合わせてBGS/FGS機能をスイッチ切換で、検出物体を安定検出します。

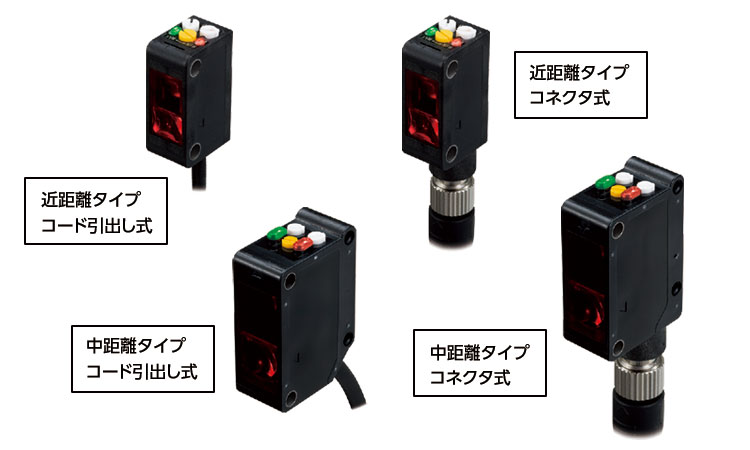

光学距離可変ディスタンスセンサ「DLNシリーズ」は、距離設定反射形センサの共通的な特長に加えて、用途に応じてBGS機能/FGS機能の2種類をスイッチボリウムで簡単に切換ができます。BGS機能は、設定した距離より遠くにある背景を検出しない機能で、検出物体の色や背景の影響を受けずに検出するのに適しています。FGS機能は、検出物体が背景に近接している場合や、検出物体からの反射光量が極端に小さい検出物体や光を反射しない物体を検出するのに適した機能で、二つの機能を1台に内蔵しています。

●簡単設定

  • さまざまな検出物体の変化にもBGS/FGS機能の切り替えで安定検出を実現
  • 高輝度LEDの採用で明るく照らし狙いやすい
  • 豊富な検出距離バリエーション

●場所を選ばない

  • 設備/装置への組み込みに困らないコンパクトでしかもディスタンス

●保守在庫機種を削減

  • NPN/PNP出力を本体に装備。装置に応じて本体1台で使い分けが可能

BGS機能とFGS機能をスイッチボリウムで簡単切換

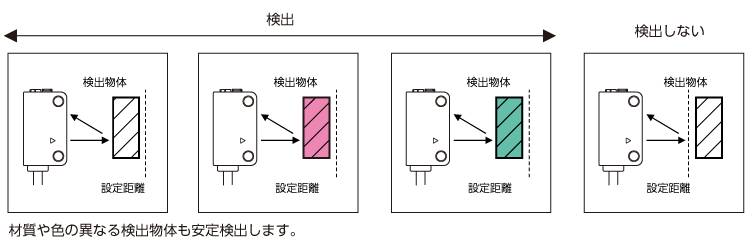

●BGS機能(Back Ground Suppression)検出イメージ

設定距離より遠くにある背景を検出しない機能。
検出物体の色や背景の影響を受けずに検出するのに最適。(背景物体が無い場合に最適)

●FGS機能(Foreground Suppression)検出イメージ

センサに背景を認識させることで、検出物体が背景(コンベア等)に近接している場合や、光を反射しない物体を検出するのに最適です。(設定距離内に背景物体がある場合に最適)

おすすめの製品ラインアップ

DLNシリーズ(赤外光源タイプ

光学式距離可変ディスタンスセンサ
DLNシリーズ(赤外光源タイプ)

新発売

  • 高い親和性
    スポット光見せたくない用途に最適
  • 安定検出
  • 簡単設定
  • 場所を選ばない
    設備/装置への組み込みに困らない
    コンパクトでしかもディスタンス

この製品を詳しく見る

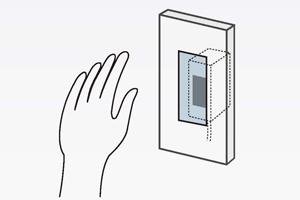

いたずら防止や装置の中で、スポット光を見せたくない用途に最適です。

非接触スイッチ

DLNシリーズ

光学式距離可変ディスタンスセンサ
DLNシリーズ

  • 簡単設定
  • 場所を選ばない
  • 保守在庫機種数を削減

この製品を詳しく見る

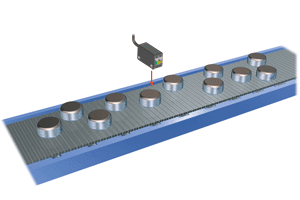

検出物体の色や形状、背景色の影響を受けず距離設定反射形ディスタンスセンサで確実に部品を検出します。

自動組立

DLAシリーズ

アナログ出力形
DLAシリーズ

検出状況を数値化

  • アナログ電圧出力
  • 2段のコンパレーター出力
    (DLA-S300、DLA-S1000、DSM500)

この製品を詳しく見る

アナログ出力で、ワークの高さに応じて種類を判別します。

DLシリーズ

端子台式
DLシリーズ

さまざまな電源に対応

  • 操作電源DC12~24VタイプとAC/DC24~240Vタイプ
  • メンテナンス簡単な端子台式
  • 悪環境でもレンズやワークの汚れに強い
  • 検出距離1mと2mタイプを準備

この製品を詳しく見る

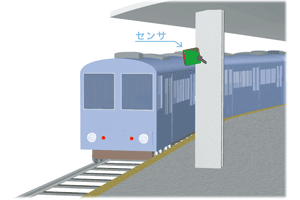

駅に進入してくる電車を検出し、注意放送やモニタテレビを作動させます。

電車進入検出

DX-S35F

マルチビーム位相差検出
DX-S35Fシリーズ

色差のついたワークでも確実検出

  • 5つの光軸でより確実に検出
  • 検出エリア選択で幅広い用途に対応
  • 検出距離3m

この製品を詳しく見る

位相差検出方式で検出物体の背景や、表面光沢、色の濃淡に影響されずに検出します。

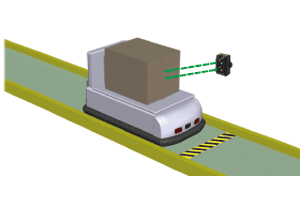

無人台車の通過検出

DA-S40R/DA-S70シリーズ

ティーチング式
DA-S40R/DA-S70シリーズ

検出距離設定が簡単

  • ティーチング時に投光量アップで簡単設定(DA-S40R)
  • コード引き出し式 操作電源DC12~24V
  • 検出距離400mmタイプと700mmタイプ

この製品を詳しく見る

検出面が半円形状で色違いのワークも安定検出します。

検出面が半円形状で色違いのワークも安定検出します。

DA-S100R/DA-S200シリーズ

ティーチング式
DA-S100R/DA-S200シリーズ

検出距離設定が簡単

  • ティーチング時に投光量アップで簡単設定(DA-S100R)
  • 端子台式 電源DC12~24V、AC/DC24~240V
  • 検出距離1mタイプと1mタイプ

この製品を詳しく見る

設定した距離以内の段ボールを検出します。

設定した距離以内の段ボールを検出します。

DX-7AH

長距離拡散反射形
DX-7AH

  • 位相差検出方式を採用
  • 直接反射式で 7m の長距離検出
  • 長距離検出と高分解能を両立
    対象物体の色などの影響を受けにくい
  • ティーチングにより各種の検出仕様に対応
    ポイント/ゾーンセンシングに対応可能
  • 相互干渉防止機能搭載

この製品を詳しく見る

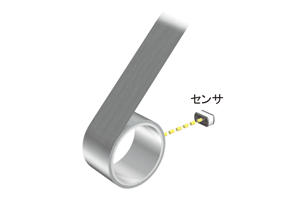

大形巻き取り装置の制御

大形巻き取り装置の制御

この他にもたくさんの距離設定反射形ディスタンスセンサを取り揃えています。
詳しくは、最寄りの当社営業所へ問い合わせください。
最寄りの営業所は、こちら→ 国内拠点のページへ
