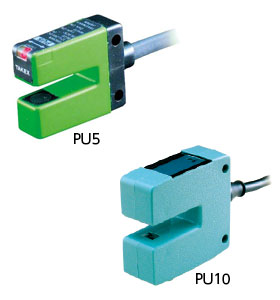

投光器・受光器一体形で、光軸調整不要。高速応答と高い検出精度を実現するコの字形センサ

コの字形（溝型）センサは、投光器と受光器を対向状態で一体化したセンサです。
投光器と受光器間を検出物体で光を遮り検出します。
当社では「コの字形センサ」と表現しています。

コの字形センサの特長

●光軸調整不要

コの字形状により投光器と受光器を一体化していますので、投光器と受光器の光軸調整が不要です。
また、振動に対して光軸ずれの心配もありません。

●簡単な取り扱い

投光器と受光器は一体化されているので、配線工事はセンサ本体だけです。
センサの取り換えや、メンテナンスの際にも手間がかかりません。

●豊富な商品バリエーション

ON-OFF出力センサだけでなく、アナログ出力センサや防爆エリアで使用可能なコの字形センサなど豊富な商品バリエーションを用意。

●高精度

検出範囲内を通過する検出物体を、透過形センサと同様に高精度に検出します。

●全機種共に使用しやすいアンプ内蔵形

電子回路を本体に内蔵していますので、ノイズ性能が高く本体から出力を得られます。

コの字形センサ使用時の注意点

●投光器と受光器が一体形のため検出距離が固定で、検出物体のサイズは検出距離以下の制限があります。
●通過位置が定まらない検出物体には使用できません。

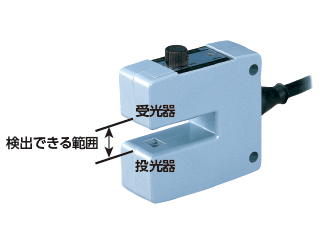

コの字形センサの検出範囲

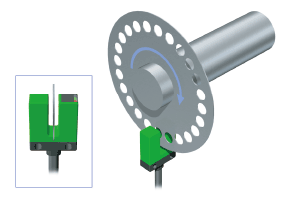

検出範囲を通過する物体を移動方向に係わらず安定して検出します。 応答時間が速く、繰り返し位置精度が高いため、位置決め検出に最適です。

おすすめの製品ラインアップ

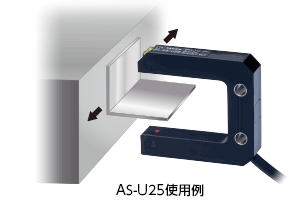

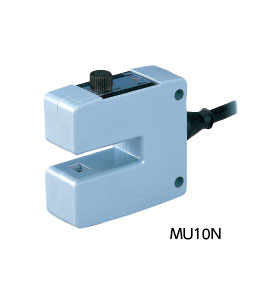

(1) 投受光器間で通過位置が一定の物体検出

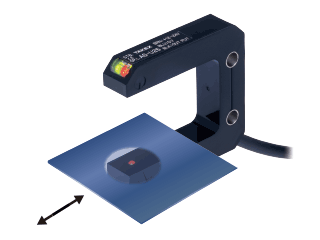

(2) 検出物体が比較的薄い形状で、検出距離内を安定して通過する物体検出

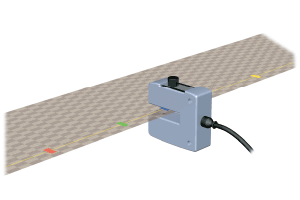

(3) 透明、半透明フィルムのエッジ部マーク検出

投受光器一体形センサの特長は光軸調整が不要で振動に対する光軸ずれの心配がありません。マーク検出用センサは、汎用センサに比べて高速応答性や色の濃淡の検出に優れています。そのためマーク色を検出してフィルムを切断する用途や、印刷機械のラベルの通過検出に適しています。

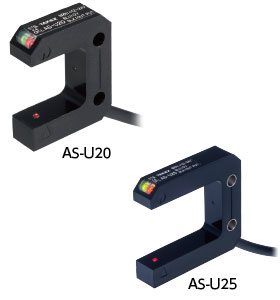

(4) 透明フィルムやロールtoロール(ロール・ツー・ロール)方式のエッジコントロール用

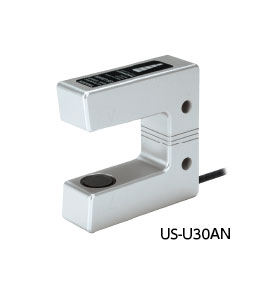

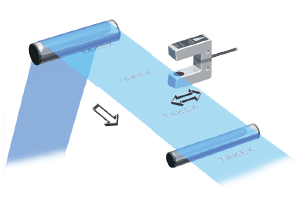

光学式センサでは、検出が難しい透明フィルムや印刷模様に影響を受けず透明フィルムの蛇行制御をコの字形超音波センサで、蛇行制御(エッジコントロール)します。
超音波センサの特長は、検出物体の材質や透明度、印刷色や光沢に影響を受けません。
アナログ出力により、ロール紙のエッジ位置を制御します。

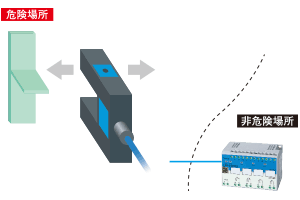

(5) 本質安全防爆エリアでの通過検出用、物体検出用

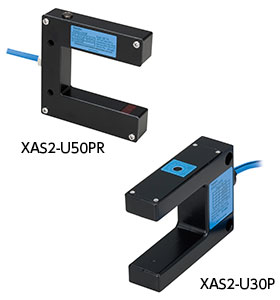

IEC国際防爆指針に整合した特別危険場所で使用できるバリヤセンサ
コの字形センサのアプリケーションを、爆発危険性のある防爆エリアで使用できます。
