簡単操作で高精度検出を実現!!長距離・安定検出の超音波センサ

  • 超音波センサは、超音波を対象物体向けて発信し、受音する「時間」を計測することで対象物体の有無や、対象物体までの距離を検出するセンサです。
  • 超音波センサは、空気を伝達媒体としていますので、温度変化や発熱体の影響、風の影響を受けやすい面もありますが、検出距離が長く、検出対象物体の材質や色の影響、ほこりや光沢の影響を受けにくく広い範囲を検出できる特長があります。
  • 光学式センサでは、検出を苦手とする透明体や液体の物体検出や高さ検出など、幅広い用途にご使用いただけます。

●超音波センサの原理

超音波センサは発信した超音波を受音するまでの「時間」を計測することで、検出物体までの距離を検出します。

超音波センサの特長

●ほこりの多い環境や検出物体の汚れの変化、色の変化に影響を受けない。

悪環境下でも安定
  • 光学式センサが苦手な、ほこり環境でも、検出物体の汚れや、色の変化の影響を受けません。
  • 検出距離が長く、対象物体の印刷模様や汚れの変化に影響を受けず、安定検出します。

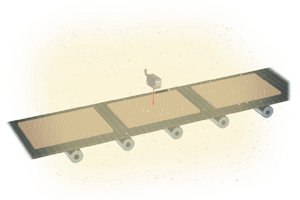

●検出物体の透明度や光沢の影響を受けない。

透過方式で使用の場合

透過方式で使用の場合

反射方式で使用の場合

反射方式で使用の場合

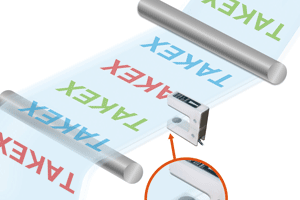

  • 光学式センサでは、検出の難しい透明や半透明の検出物体も、透過方式では検出物体の透明度の影響を受けず安定検出します。
  • 反射方式の超音波センサでは、対象物体の表面の色や、印刷模様、光沢の影響もなく安定検出します。

●検出物体の背景の影響を受けにくい。

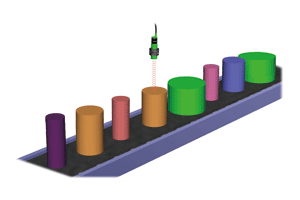

薬品ワークの高さ判別制御
  • 検出物体の背景の影響を受けません。
  • 検出物体の部分的な細かい形状の変化の影響を受けにくい。
  • 検出領域が狭視野で、より安定した検出ができます。

ティーチング式超音波センサ

USAシリーズ

USAシリーズ
  • 長距離検出に対応
  • ティーチング機能搭載により簡単操作・高精度測定を実現!
    • センサ前面に温度センサを内蔵し、安定した測定が可能です。
    • 12Bit D/Aコンバータを内蔵していますので、対象物体までの距離を高精度に分解します。
    • 相互干渉防止機能を装備

この製品を詳しく見る

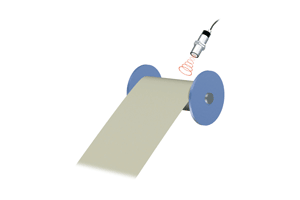

  • 巻厚制御ドラム回転制御
  • シート状物体の巻き厚に応じて回転スピードを制御します。コイルや、フィルムなど巻き取り機の速度制御。

USA-S1ANは、対象物体にピンポイントで検出可能にする「ウエーブガイド」や、超音波の向きを屈折させる「ウエーブリフレクタ」を、別売アタッチメントとしてご用意しています。

ウエーブガイド(USA-S1AN用別売アタッチメント)

USA-WG08FL
  • 検出ヘッドがフレキシブルに対応
  • 指向角が狭く、ピンポイント検出が可能
  • 不感帯がなく直近から検出が可能
  • パイプ部フーカット取り付けの制約を受けません
  • パイプ部は、ストレート形状とアングル形状の2種類を用意。用途が拡大します。

USA-WG08FS(ストレート形)

この製品を詳しく見る

USA-WG08FL(アングル形)

この製品を詳しく見る

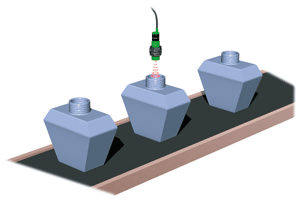

  • 液面検出ストレート形
  • 背景に影響されず物体検出アングル形
  • 超音波センサ USA-S1AN に、ウエーブガイドを取り付けることで、検出ヘッドを対象物体の検出したい部分だけに限定することができるので、障害物や背景の影響を防ぐことができます。

ウエーブリフレクタ(USA-S1AN用別売アタッチメント)

USA-WR

USA-WR
  • 検出方向を90度屈折させることができるサイドオンアタッチメント
  • 取り付けスペースの制約をうけません

この製品を詳しく見る

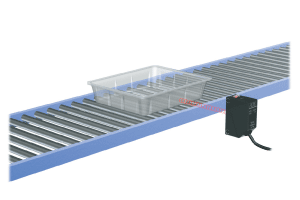

  • 容器の通過検出容器の通過検出
  • 超音波センサに、ウエーブリフレクタを取り付けることで、超音波を90度屈折させることができます。
  • センサの省スペース取り付けが可能です。

エッジ検出用超音波センサ

US-U30AN

SSP-M32Rシリーズ
  • 検出物体の印刷模様に影響されません
  • 検出物体の表面の汚れや色に影響されません
  • 検出位置を位置比例アナログ出力します
  • 設定用コントローラレスで難しい設定が不要です

この製品を詳しく見る

  • 包装ラベルの蛇行制御包装ラベルの蛇行制御
  • 検出物体の表面の印刷模様や、汚れ、色に影響されず、検出物体のエッジ位置をアナログ出力します。
  • 光学式センサでは、苦手な透明シートやフィルムのエッジ位置を安定検出します。

シリンダ形アナログ出力式超音波センサ

US-S25AN

SSP-M32Rシリーズ
  • 扱いやすいM18シリンダ形
  • アンプ内蔵で設定が簡単
  • 検出領域が狭い狭視野でワークを狙い易い
  • 小形、ローコストで、距離比例アナログ出力が得られる汎用超音波センサです

この製品を詳しく見る

  • 容器の高さ検出や内容物のレベル検出包装ラベルの蛇行制御
  • 検出物体の高さレベルをアナログ出力します。容器の色や、液体の色の影響を受けません。

検出物体に非接触で、物体検出や位置検出ができる超音波センサは、印刷機械、包装機械、食品機会や電子機器など小形装置へ取り付けができ、アナログ出力を利用した距離や高さレベル、位置検出が求められる装置など、幅広い用途に適しています。

おすすめの製品ラインナップ

●小形光電センサ形状の超音波センサ

US-T50/US-R25

ASW-SGシリーズ
  • 使いやすさを追求したスリム・コンパクトなデザイン
  • 透明フィルム、ビン、ペットボトルなどの検出に抜群の安定性
  • 透過形、反射形ともに、感度ボリウム装備など基本機能を充実

この製品を詳しく見る

●コンパレータ内蔵形超音波センサ

US-1AH/US-1AHPN

ASW-SGシリーズ
  • アナログ出力とON-OFF出力装備のハイブリッドタイプ
  • 狭動作領域特性で検出ワークを狙い易い
  • 独自の回路により高分解能を実現(1mm=10mV)

この製品を詳しく見る

●爆性雰囲気で使える超音波センサ

XUSシリーズ

XUSシリーズ
  • 適合バリヤリレー(本安関連機器)と専用コンパレータを組み合わせて、防爆性雰囲気の危険場所で使える超音波センサ
  • IEC国際規格整合の国内本質安全防爆規格に合格
  • 特殊危険個所(ゾーン0)でも使用可能
    ほとんどのガス雰囲気内で使用することができます。
  • 爆発性ガス雰囲気環境での液面レベル検出爆発性ガス雰囲気環境での液面レベル検出
  • アルコールや溶剤タンク内の液面レベルを検出します。
  • 専用コンパレータを使用し、液面レベルをアナログ出力します。



●アナログ出力のセンサに適合するコンパレータ

DMC-A4A

DMC-A4A
  • 電圧、電流入力に対応!
    センサ用操作電源DC24V装備
  • アナログセンサの1入力を4点に分けて出力できます。
  • 電圧、電流入力に対応
  • 設定は簡単なボタン操作
  • ヒステリシス設定が可能

この製品を詳しく見る

超音波センサの主な用途

分類 用途
通過検出、計数検出、有無検出 瓶、ダンボールの通過検出、検出シートの検出、紙の検出、木材、加工品の有無、ガラス板の有無
レベル検出、高さ検出 ホッパ内の粉体のレベル検出、殻類、飼料等のレベル検出、積載高さ検出、薬品類のホッパ内レベル検出、水位検出、梱包箱の高さ検出、車両の高さ検出、貨物や荷物の高さ検出
定寸検出、位置決め検出 無人搬送車の位置停止検出、ロール材のたるみや巻量検出
