部品の落下検出、通過検出を広いエリアで確実に検出するワイドエリアセンサ

ワイドエリアセンサとは、複数個の光電子センサでエリア状の検出領域を持つ光電子センサです。
透過形検出方式で、工場内の製造、生産ラインで検出物体の落下検出や通過位置が一定でない物体検出など、広い検出範囲をカバーする用途に適しています。

ワイドエリアセンサの特長

●非接触で検出

透過形の投光器と受光器間の光の遮断(遮光)で物体検出しますので、機械的に接触せず、検出物体を傷つける事や、センサ本体が傷つく、壊れる事はありません。

●豊富なバリエーション

  • 検出物体径や広い検出幅に対応する、光軸ピッチ10ミリ、20ミリ、40ミリ、80ミリタイプの豊富なバリエーションを用意。光軸ピッチにより検出幅 160mm(型式:SS10-T16)から検出幅 1840mm(型式:SS80-T24)までの広い検出範囲をカバーできるパラレルビーム方式や、製造・生産設備の狭いスペースに取り付け易い本体厚さ:9.9mm(シリーズ名:SSX20シリーズ)で、作業の邪魔にならず、シート状の薄い形状や小さなワークを検出できるクロスビーム方式。
  • 生産ラインでの、収納部品の取り出し検出するピッキングセンサ、作業者の侵入を検出するセーフティライトカーテン、厚生労働省検定合格品のプレス安全用センサ、その他に防爆エリアで使用できるワイドセンサなどアプリケーションや、検出物体、使用環境などに応じる豊富なバリエーションを用意しています。

パラレルビーム方式とクロスビーム方式の特長

○パラレルビームとは、

  • 直線上に配置した投光器の発光と受光器が同期して、検出範囲を端から端まで1対1で順番に検出します。投光器の発光と受光器は同期して動作しているので、長距離検出や高速応答性に優れています。
  • 光軸を遮断する事で検出信号を出力します。相互干渉防止機能が利用できるので一列に並べて設置する事ができ、広い検出エリアをカバーしたいアプリケーションで活躍します。
  • 応答時間が早く、センサのバリエーションが多いので、多彩な検出環境に対応が可能です。

○クロスビームとは、

  • 投光側の発光が、受光器の3~5光軸または、全光軸へ光軸がクロスするように照射されるので、光軸間の不感帯が小さくどの光軸を遮断しても検出動作します。
  • 通過位置が不定な検出物体や、形状が一定でない検出物体(例:スプリングやパイプ形状)、極薄のシート形状の物体まで検出することが可能です。検出物体の形状が一定していない物体検出に最適です。

おすすめの製品ラインアップ

●超薄形ワイドエリアセンサ(パラレルビーム/クロスビーム切換機能搭載)

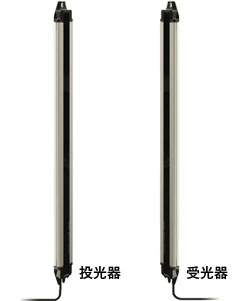

SSXU20シリーズ

SSXU20シリーズ

フラットオンタイプで、パラレルビームとクロスビームの切換機能搭載

  • 超薄形サイズ 厚さ9.9mm
  • NPN出力、PNP出力 2出力装備
  • 相互干渉防止機能装備
  • 金属ケースで高い堅牢性

この製品を詳しく見る

プラスチックパレットの検出(クロスビーム使用)

プラスチックパレットの検出

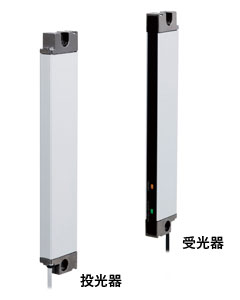

SSX20シリーズ

SSX20シリーズ

サイドオンタイプで、パラレルビームとクロスビームの切換機能搭載

  • 薄形サイズ 厚さ12mm
  • NPN出力、PNP出力 2出力装備
  • 相互干渉防止機能装備
  • 金属ケースで高い堅牢性

この製品を詳しく見る

不定位置落下検出の通過検出
クロスビームでφ15mm以上検出可能

不定位置落下検出の通過検出

●小物体検出用ラジアルクロスレイ方式ワイドエリアセンサ(クロスビームタイプ)

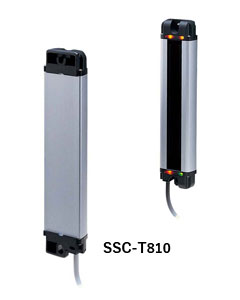

SSC-T800シリーズ

SSC-T800シリーズ

同期線不要で扱いやすい省配線タイプ

  • 薄形サイズ 厚さ14.5mm
  • 光軸ピッチは用途に応じて5種類
  • 小物体、テープ状薄物の検出も可能

この製品を詳しく見る

不定位置落下検出の通過検出

プラスチックパレットの検出

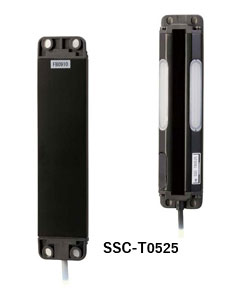

SSC-T0525シリーズ

SSC-T0525シリーズ

多彩な出力動作モードを搭載

  • 同期線不要、薄形サイズ 厚さ13mm
  • 光軸ピッチは5.55mm 検出幅105mm
  • 名刺などの薄物の検出が可能
  • NPN出力/PNP出力に対応

この製品を詳しく見る

薄物材料の検出
不定位置を通過する薄板状ワークを検出します。(1光軸以上遮光ONモード)

薄物材料の検出

●連結式形ワイドエリアセンサ(パラレルビームタイプ)

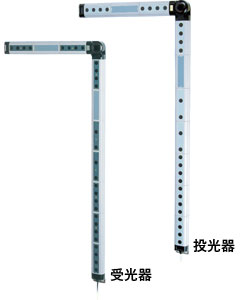

JS2シリーズ

JS2シリーズ

光軸ピッチ20mm/40mmの組み合わせ、ブランクユニット、コーナーユニットなどの組み合わせ自由自在

  • 連結式ユニットで最大検出幅1900mm
  • コーナーユニット、フレキシブルユニットで検出エリアの屈曲設定自由度が大幅に向上

この製品を詳しく見る

検査機の進入検出をフレキシブルな連結タイプのワイドエリアセンサで検出します

検査機の進入検出をフレキシブルな連結タイプのワイドエリアセンサで検出します

●超薄形ワイドエリアセンサ(パラレルビームタイプ)

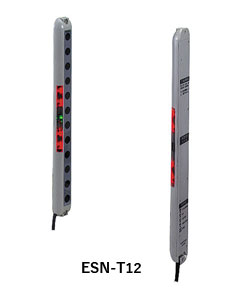

ESNシリーズ

ESNシリーズ

作業指示灯として使用可能な高輝度LED連灯の大表示で視認性抜群です。

  • 超薄形サイズ 厚さ13mm
  • 相互干渉防止機能装備

この製品を詳しく見る

●スリムタイプワイドエリアセンサ(パラレルビームタイプ)

JS2シリーズ

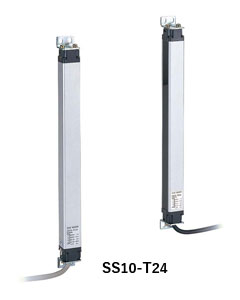

SS10/SS20/SS40シリーズ

光軸ピッチ別に、3シリーズ品揃え

  • 相互干渉防止機能装備(M/S切換動作)
  • 検出距離最長7mを実現(SS20/SS40シリーズ)

SS10シリーズを詳しく見る

SS20シリーズを詳しく見る

SS40シリーズを詳しく見る

物体の通過や有無検出します。
光軸ピッチは、10mm、20mm、40mmをご用意しています。

物体の通過や有無検出します。

●透過形ピッキング用ワイドエリアセンサ

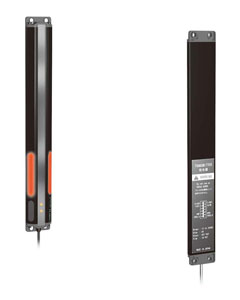

SSP-T200シリーズ

SSP-T200シリーズ

部品の取り出し・確認・指示用ピッキングセンサ

  • 相堅牢な金属ケース
  • 薄形サイズ 厚さ13mm
  • 視認性の良い緑色LEDの大型作業表示灯装備
  • 作業間違い表示灯装備
  • NPN出力/PNP出力に対応

この製品を詳しく見る

部品の取り出し確認用に使用します。
大型作業表示灯が視認性に優れています。

部品の取り出し確認用に使用します

●反射ピッキング用ワイドエリアセンサ

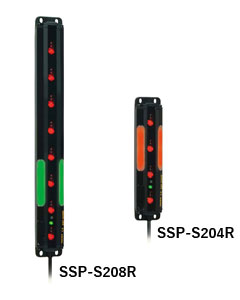

SSP-S200シリーズ

SSP-S200シリーズ

使用する検出距離によって、リフレクタ形と反射形の検出方法が選択できます。

  • 相堅牢な金属ケース
  • 薄形サイズ 厚さ13mm
  • 視認性の良い大型作業表示灯を装備
  • 作業間違い表示灯装備
  • NPN出力/PNP出力に対応

この製品を詳しく見る

部品の取り出し確認用

部品の取り出し確認用

●偏光リフレクタ形ピッキング用ワイドエリアセンサ

SSP-M32R

SSP-M32R

リフレクタ形のため、片側省配線、省スペース

  • 小形薄形サイズ 厚さ12mm
  • 見やすい大形作業表示灯装備
  • 作業間違い表示灯装備

この製品を詳しく見る

部品の取り出し確認用

部品の取り出し確認用

●セーフティライトカーテン

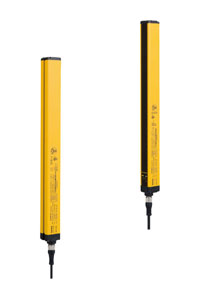

SEF4-ESシリーズ

SEF4-ESシリーズ

IEC、EN、UL規格取得。グローバルな安全規格に対応

  • スリム構造 28mm×30mm
  • 豊富なラインアップ
  • 自己診断機能装備

この製品を詳しく見る

ロボット周辺の進入検出
危険エリアに人が進入した時に、ロボットの動作をストップして安全を確保します。

ロボット周辺の進入検出

●光線式プレス安全用センサ

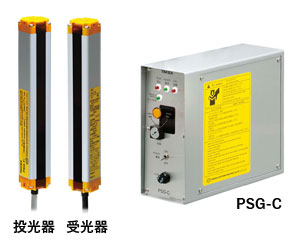

PSGシリーズ

PSGシリーズ

型式検定合格番号・第TA551号

  • 防護高さ140~1260mmのワイドバリエーション
  • 配線作業時間を怪訝するスクリューレス端子台を採用
  • 全回路の二重化で故障による危険を回避

この製品を詳しく見る

プレス機械用(検定品)
プレス作業者を事故から守るための光電子センサです。

プレス機械用(検定品)

●バリヤ・センサ(本質安全防爆構造)

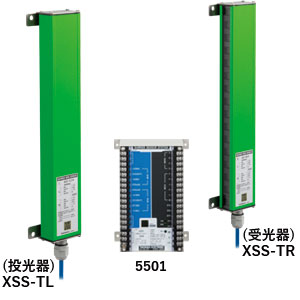

XSSTシリーズ

XSSTシリーズ

型式検定合格番号・第T55884号

  • 0種場所で使用可能
  • 検出幅140~1260mmのワイドバリエーション
  • 検出距離 5m、光軸ピッチ 20mm
  • 相互干渉防止機能装備、外部診断機能、シリアル出力を装備し、拡張ニーズに対応

この製品を詳しく見る

防爆エリアで使用可能な本質安全防爆構造ワイドエリアセンサで。

本質安全防爆構造ワイドエリアセンサ

この他にもたくさんのワイドエリアセンサを取り揃えています。
詳しくは、最寄りの当社営業所へ問い合わせください。
最寄りの営業所は、こちら→ 国内拠点のページへ
